INSTALLATION
6
Command THC (X-Y) Manuel d’instructions 3-21
N° de référence Longueur
123209 5 ft./1.5 m
123210 10 ft./3 m
123211 15 ft./4.6 m
123212 20 ft./6.1 m
123022 25 ft./7.6 m
123213 30 ft./9.1 m
123214 35 ft./10.6 m
N° de référence Longueur
123215 40 ft./12.2 m
123216 45 ft./13.7 m
123023 50 ft./15.2 m
123217 75 ft./23 m
123218 100 ft./30.5 m
123219 125 ft./38 m
123220 150 ft./45.6 m
THC.84
Nº de broche Couleur Nom du signal Fonction Nº de broche
1 Entrée Noir Encoder Power - Codeur de puissance. 1 Sortie
20 Rouge Codeur puissance (5V) + 20
2 Entrée Noir Encoder B - Signal de position codeur B. 2 Sortie
21 Vert Codeur B + 21
3 Entrée Noir Encoder A - Signal de position quad B. 3 Sortie
22 Bleu Codeur A + 22
5 Entrée Noir Drive ID2 - Le bit le plus significatif de l’identificateur du dispositif de levage (binaire 3). 5 Sortie
24 Brun Entraînement ID2 + 24
6 Entrée Noir Drive ID1 - L’identificateur du dispositif de levage (binaire 2). 6 Sortie
25 Orange Entraînement ID1 + 25
7 Entrée Rouge Drive ID0 - Le bit le moins significatif de l’identificateur Code de l’identificateur du 7 Sortie
26 Blanc Entraînement ID0 + du dispositif de levage (binaire 1). dispositif de levage pour le cavalier. 26
8 Sortie Rouge Lifter Up - Activé lorsque le dispositif de levage monte. 8 Entrée
27 Vert Levage ascendant + 27
9 Entrée Rouge Lower Limit Sw Com Jonction du contacteur à la limite inférieure. 9 Sortie
Jonction contacteur limite inférieure
28 Entrée Bleu Lower Limit Switch Logique faible entre le signal et le commun. 28 Sortie
Contacteur limite inférieure
10 Sortie Rouge Lower Limit Switch 24 V Puissance du contacteur à la limite inférieure. 10 Entrée
Contacteur limite inférieure 24V
11 Sortie Rouge Home Switch Logique faible entre le signal et le commun. 11 Entrée
Contacteur repos
29 Sortie Jaune Home Switch Common Jonction du contacteur à la position de repos. 29 Entrée
Jonction contacteur repos
30 Sortie Brun Home Switch 24 V Puissance du contacteur à la position de repos. 30 Entrée
Contacteur repos 24V
16 Sortie Vert Lifter Down - Activé lorsque le dispositif de levage descend. 16 Entrée
35 Brun Levage descendant + 35
17 Sortie Vert Lifter Brake Out - Alimente le frein électromécanique du dispositif de levage. 17 Entrée
36 Orange Frein levage + 36
4 Entrée Noir Lifter Spare In 5 - Réservé 4 Sortie
23 Jaune De réserve levage 5 + 23
12 Sortie Rouge Crash Detect - Réservé 12 Entrée
31 Orange Détection de collision + 31
13 Sortie Vert Lifter Spare 3 - Réservé 13 Entrée
32 Blanc De réserve levage 3 + 32
14 Sortie Vert Reserved Réservé 14 Entrée
33 Bleu Réservé 33
15 Sortie Vert De réserve levage 1 - Réservé 15 Entrée
34 Jaune Riserva per unità di sollevamento 1 + 34
18 Sortie Blanc 24 VDC Common 24 V c.c. disponible, 500 mA maximum. 18 Entrée
Jonction 24 V c.c.
37 Noir 24 VCC+ 37
19 Reserved Réservé 19
Module de commande THC Dispositif de réglage en hauteur

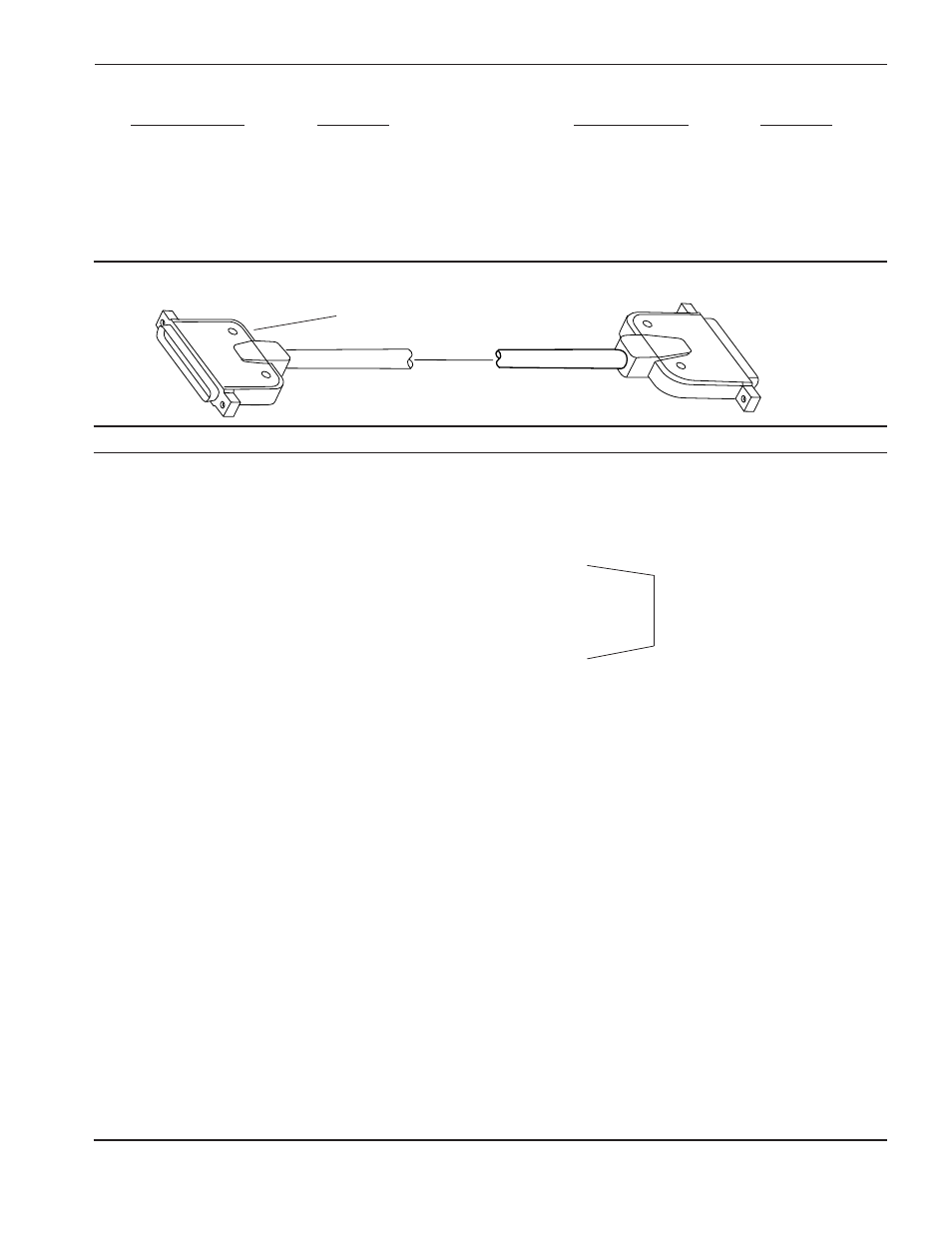

Figure 3-14 C âble I/O du dispositif de levage – Numéros de référence et liste des signaux
Connecteur typique
