INSTALLATION
6
Command THC (X-Y) Manuel d’instructions 3-25
N° de référence Longueur
123018 25 ft./7.6 m
123019 50 ft./15.2 m
THC.83
Connecteur typique
Nº de broche Couleur Nom du signal Fonction Nom du signal Nº de broche
1 Entrée Noir RX - Récepteur en série RS-422 avec inversion. TX - 1 Sortie
2 Vert Récepteur + Récepteur en série RS-422 sans inversion. Émetteur + 2
6 Sortie Noir TX - Émetteur en série RS-422 avec inversion. RX - 6 Entrée
3 Blanc Émetteur + Émetteur en série RS-422 sans inversion. Récepteur + 3
5 Sortie Noir 12 VDC Common 12 V c.c., 500 mA maximum. 5 Entrée
Jonction 12 V c.c.
9 Rouge 12 V c.c. + 9
4,7,8 Non connectée 4,7,8
Module de commande THC Télécommande de l’opérateur

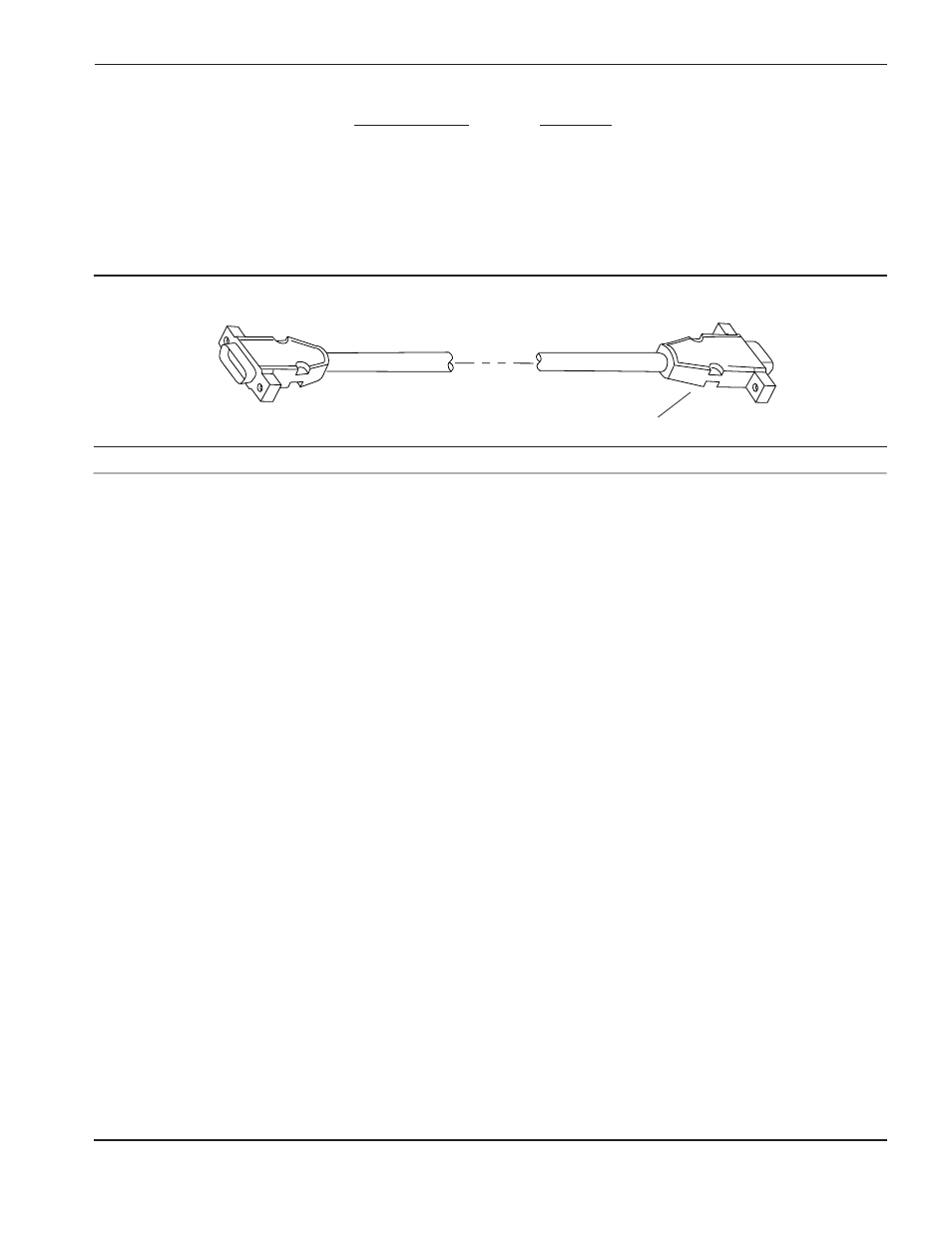

Figure 3-17 Câble d’interface télécommande – Numéros de référence et liste des signaux
