Ensemble de levage X-Y
Électrique
Moteur ...............................................................................+ 2,48 V c.c. biphasé (3,3 A par phase)
Contacteurs de fin de course ............................................+ 24 V c.c.
Fonction de commande de levage
Moteur ...............................................................................Pas-à-pas
Entraînement du moteur ...................................................Pas-à-pas, ondes continues interrompues
Rétroaction du dispositif de levage ...................................Contacteur à la position de repos et contacteur
à la limite inférieure
Contacteurs de fin de course du dispositif de levage........Aucun, positions de retrait réglables depuis un
menu
Vitesse maximale sur l’axe Z ............................................508 cm par minute
Course maximale sur l’axe Z.............................................203 mm
SPÉCIFICATIONS
7
2-6 Command THC (X-Y) Manuel d’instructions

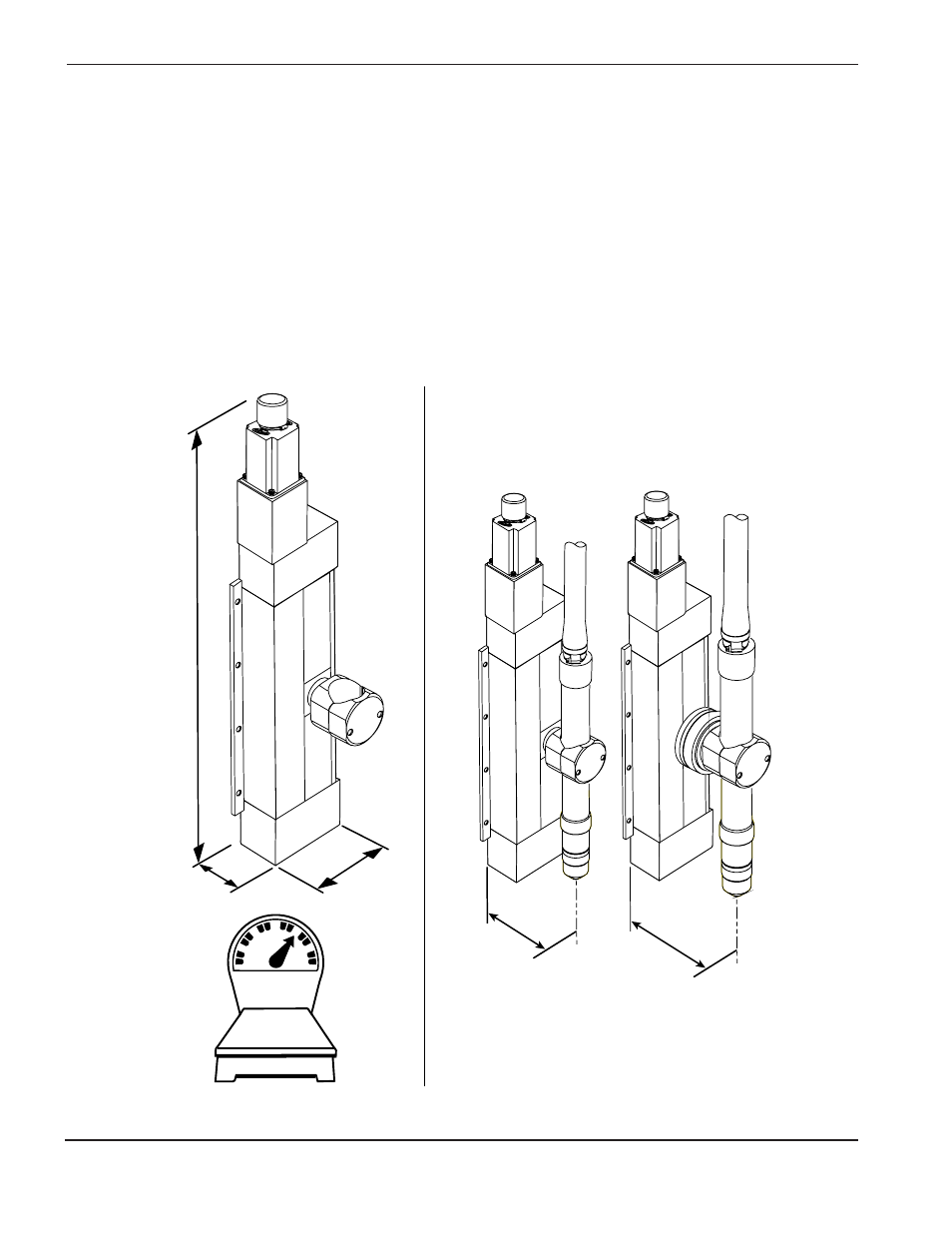

Figure 2-4 Ensemble de levage X-Y
THC
.66a
21.8"
(554 mm)
2.8"
(71 mm)
5"
(127 mm)
18 lb
(8.2 kg)
4.67"
119 mm
5.78"
164 mm
Dimensions de montage de la torche
Sans écartement Avec écartement
