Manuel d'installation et d'entretien de la série L120
FCD LMFIM1201-00
4-10
Flow Control
Limitorque Actuation Systems

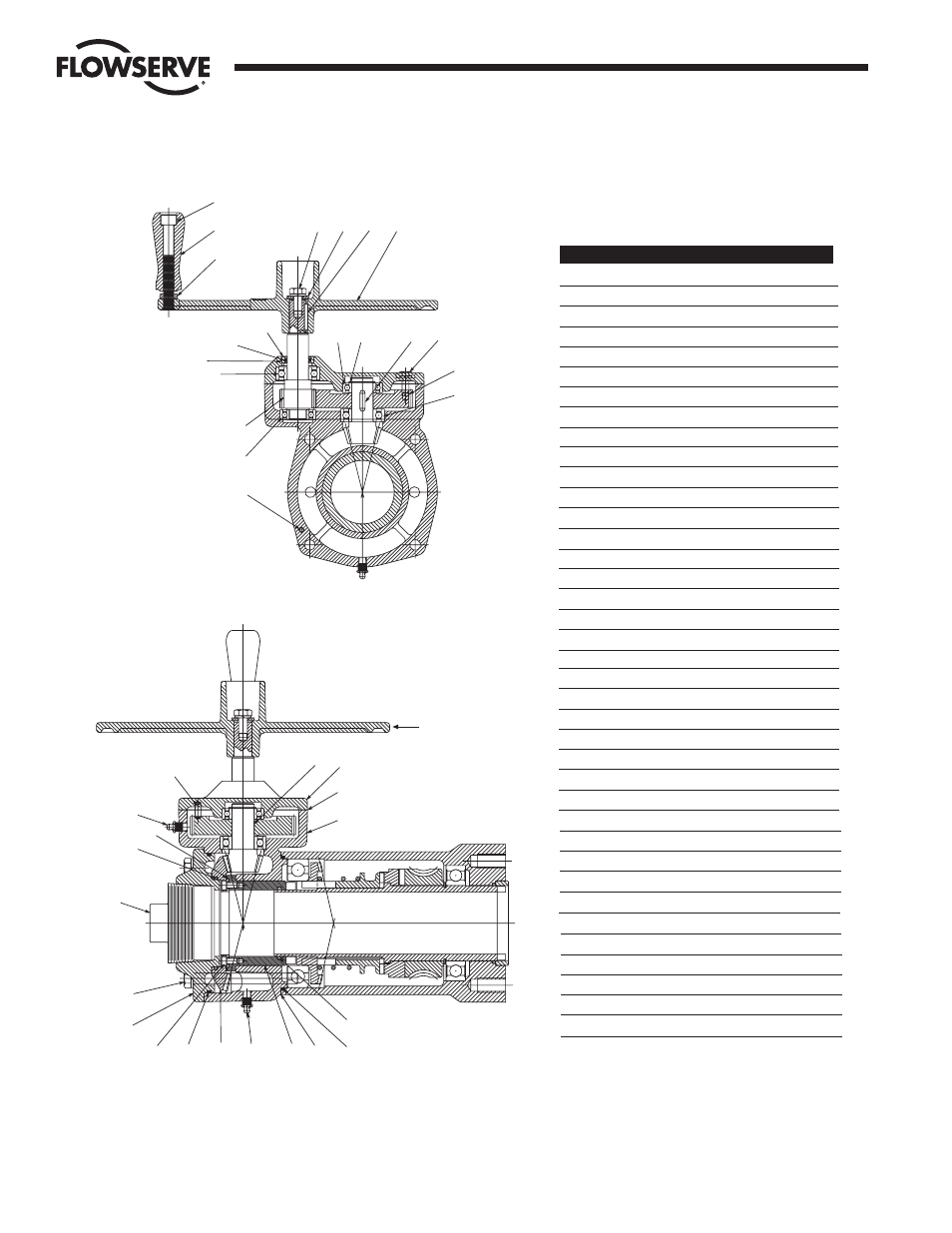

Figure 4,7 - L120-40 avec volant latéral et liste des pièces, rapport 12 :1
Volant
182-2
182-1
182-3
179
&
178 181 180
157-3
&
157-4
157-7
155
163
164
Remarque : Appliquer de
la Loctite 601/609 sur le
diamètre intérieur du
chapeau de palier
169
161
158-1
159
177
167
160
164
section à travers le pignon
154
157-5
157-1
&
157-2
158-2
150
44
6
42-11
45
156
153
158-4
171
171
157-6
152
158-3
151
158-5
Pièce
Quantité Description
6
1
Cale du couvercle du corps
42-11
1
Joint torique
44
1
Quad Ring
45
1
Bouchon fileté
150
1
Couvercle du corps conique
151
1
Corps conique
152
1
Chapeau de l'engrenage cylindrique
153
1
Engrenage conique
154
1
Pignon conique
155
1
Arbre du pignon d'attaque
156
1
Adaptateur de l'engrenage conique
157-1
4
Vis à tête hexagonale
157-2
4
Rondelle de frein
157-3
4
Vis à tête hexagonale
157-4
4
Rondelle de frein
157-5
8
Vis d'assemblage à six pans creux
157-6
2
Goupille de positionnement
157-7
1
Vis d'assemblage à six pans creux
158-1
1
Quad Ring
158-2
1
Joint torique
158-3
1
Joint statique
158-4
1
Quad Ring
158-5
1
Joint torique
159
1
Engrenage cylindrique
160
1
Roulement à bille
161
1
Seal insert
163
1
Roulement à bille
164
2
Roulement à bille
167
1
Clé
169
1
Anneau de retenue
171
1
Embout de graissage
177
1
Volant
178
1
Vis à tête hexagonale
179
1
Rondelle de frein
180
1
Clé
181
1
Bague de retenue
182-1
1
Lanceur du volant
182-2
1
Vis d'assemblage à six pans creux
182-3
1
Contre-écrou hexagonal
Drawing RE: 01-602-0460-4
