Figure 9 : chapeau à soufflet à bague de graphite – Flowserve Valtek Flowtop Manuel d'utilisation
Page 7
Flowserve Corporation, Valtek Control Products, Tel. USA 801 489 8611
60-7

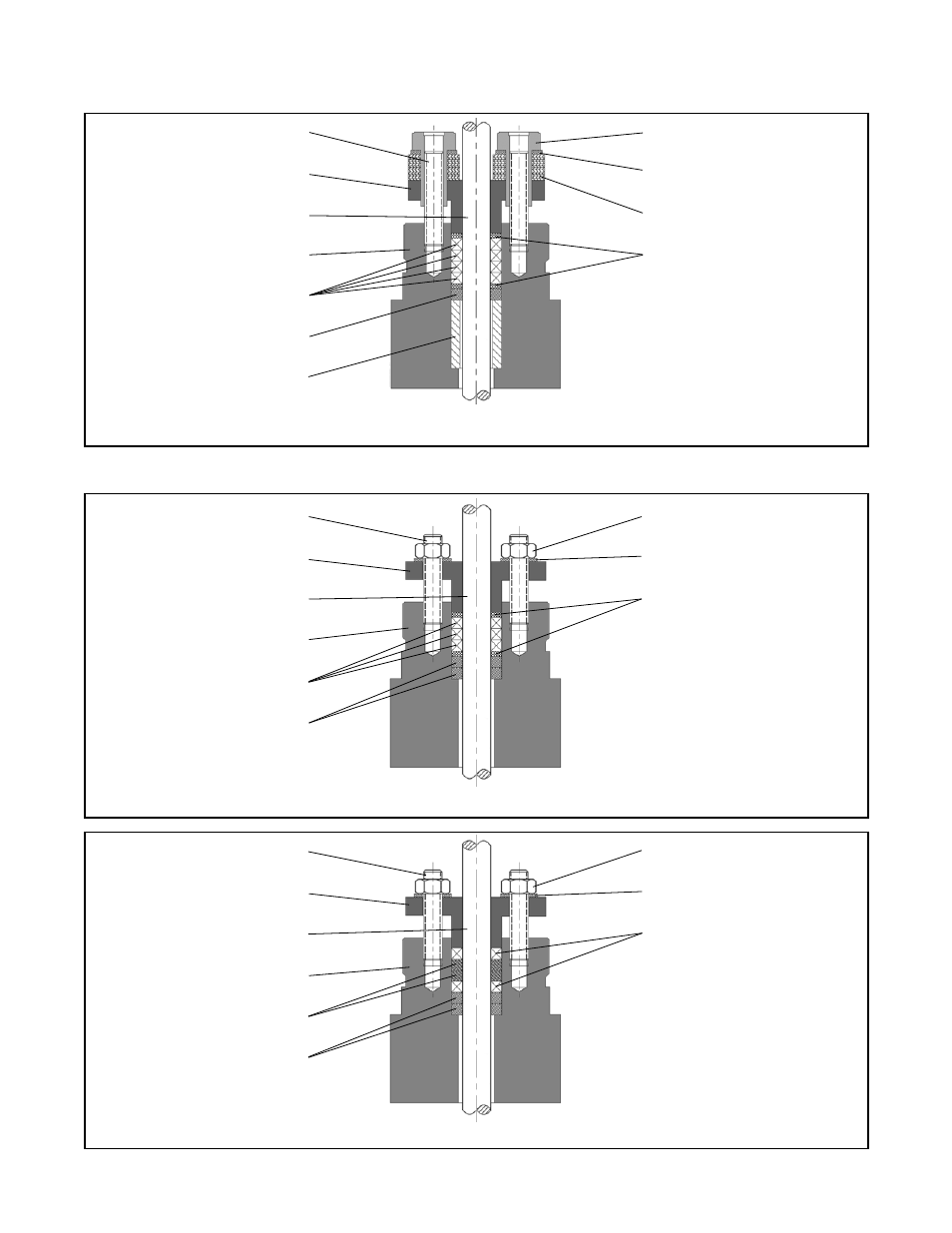

Figure 9 : chapeau à soufflet à bague de graphite
Ecrou hexagonal
(Item n° 117)
rondelle
(Item n° 112)
Bagues en tresse de graphite
(Item n° 93-99)
Goujon de la bride du presse-étoupe
(Item n° 109)
Bride du presse-étoupe
(Item n° 80)
tige de la vanne
(Item n° 51)
chapeau
(Item n° 40)
tresse de graphite
(Item n° 88)
Bague racleuse en téflon
(Item n° 93-99)
Figure 7 : chapeau standard « ultraGuard » (avec « live-loading » externe)
choix de la garniture lié à l’environnement
Goujon de la bride du presse-étoupe
(Item n° 109)
Bride du presse-étoupe
(Item n° 80)
tige de la vanne
(Item n° 51)
chapeau
(Item n° 40)
Bague tressée de téflon
(Item n° 88)
Bague racleuse en téflon
(Item n° 93-99)
Entretoise de garniture
(Item n° 93-99)
Ecrou hexagonal
(Item n° 117)
rondelle
(Item n° 112)
« live-loading »
(rattrapage automatique d’usure)
(Item n° 138)
Joints chevron en tresse de carbone
(Item n° 93-99)
Figure 8 : chapeau à soufflet à bague en téflon
Garniture à soufflet (bloc soufflet et purge non indiqués)
Goujon de la bride du presse-étoupe
(Item n° 109)
Bride du presse-étoupe
(Item n° 80)
tige de la vanne
(Item n° 51)
chapeau
(Item n° 40)
Joint chevron en téflon
(Item n° 88)
Bague racleuse en téflon
(Item n° 93-99)
Ecrou hexagonal
(Item n° 117)
rondelle
(Item n° 112)
Joints chevron en tresse de carbone
(Item n° 93-99)
