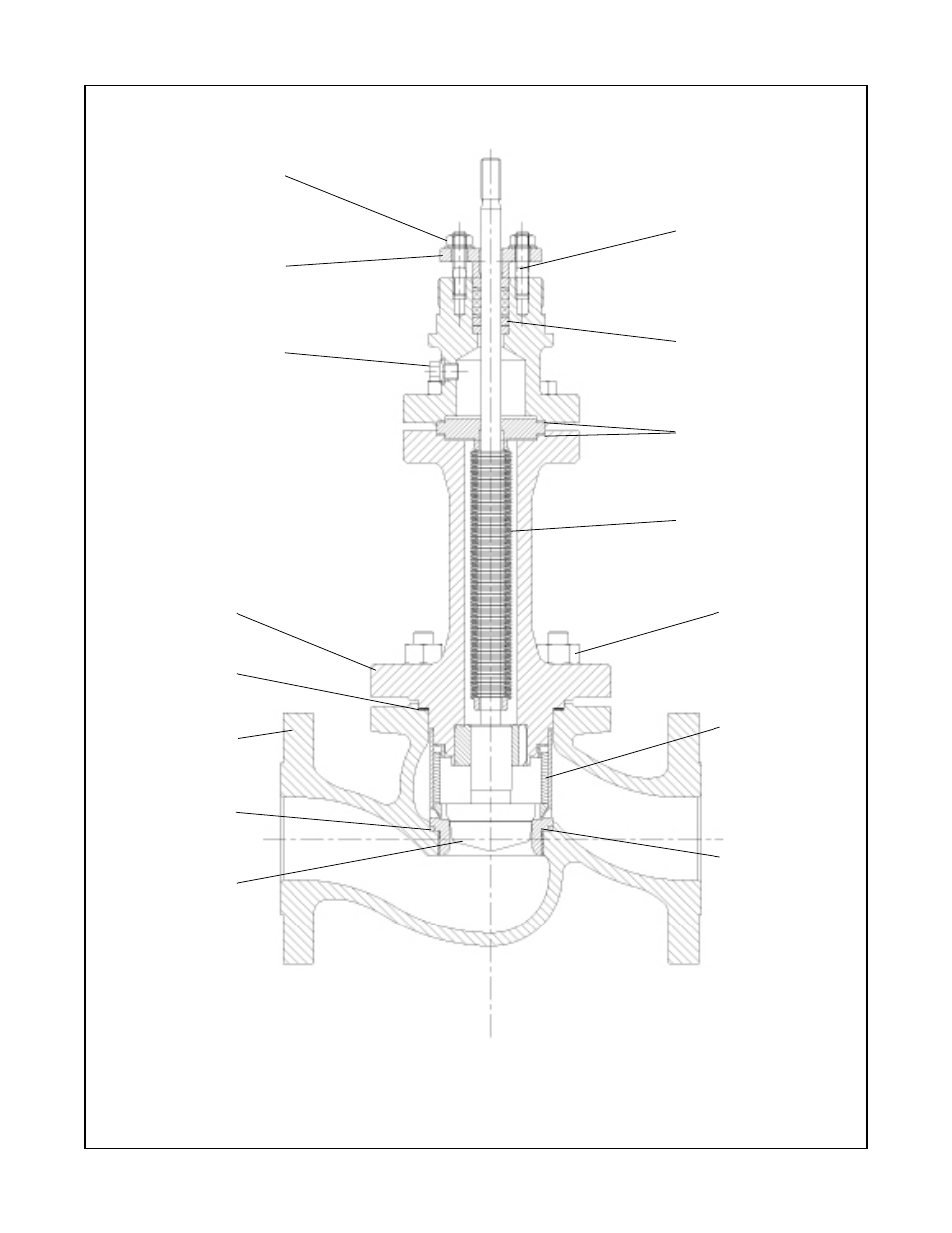

Figure 16 : soufflet de dimension 2 pouces et inférieures
(montré avec modèle à déflecteur faible bruit « silent Pac »)
tête de l’obturateur
(Item n° 50)
Ecrou de la boîte à garniture
(Item n° 117)
Bride du presse-étoupe
(Item n° 80)
Goujon de la boîte à garniture
(Item n° 109)
Boîte à garniture
(Item n° 88)
Ecrou hexagonal
(Item n° 114)
logement du soufflet
(Item n° 5)
corps
(Item n° 1)
Bague de siège
(Item n° 20)
Joint plat du chapeau
(Item n° 58)
Joint plat du siège
(Item n° 55)
Bouchon de la purge
(Item n° 42)
Joints plats
(Item n° 60)
Bloc d’étanchéité du soufflet
(Item n° 6)
Bloc « silent Pac »
(Item n° 30)
