Gamme ISC2 - Instructions de montage pour composants de machine
Tailles de garnitures 1,000“ - ,000“ 5 - 50 mm 20 N.m
Tailles de garnitures ,15“ - ,750“ 54 - 70 mm 27 N.m
Tailles de garnitures ,875“ - 4,000“ 75 - 10 mm 40 N.m
Tailles de garnitures 4,50“ - 6,000“ 108 - 15 mm 47 N.m
Tailles de garnitures 6,50“ - 8,000“ 159 - 03 mm 54 N.m
Les composants utilisés par le client pour la mise en place de la garniture, p. ex.
couvercle de pompe et vis de fixation, doivent être choisis correctement en ce qui
concerne la matière et le dimensionnement. Toute surcharge, telle que le dépasse-
ment du couple de serrage admissible pour les vis de fixation, doit être exclue.
6.8 Assembler l’équipement conformément aux spécifications du constructeur. Éviter
les contraintes excessives sur les tuyauteries. Aligner l’accouplement conformément
aux spécifications du constructeur.
6.9 Après avoir positionné la roue, l’arbre, l’accouplement et les paliers dans leur posi-
tion de fonctionnement définitive, serrer les vis de blocage du collier d’entraînement.
Voir Figure 4.
Le serrage incorrect des vis peut déclencher une situation dangereuse, la garniture
mécanique risquant de sortir de la cavité de la garniture lors de la mise en pression.
Couple minimum recommandé pour les vis de blocage en fonction de la taille de gar-
niture ISC :
Garniture taille pouce Garniture taille mm Taille de chapeau Couple
1,000 - ,500 5 - 60 Toutes 4,5 Nm
,65 - ,750 67 - 70 Toutes 13,5 Nm
,875 - 8,000 70 - 00 Boîte standard 17 Nm
,875 - 8,000 70 - 00 Boîte agrandie 27 Nm
6.10 Retirer les cales de centrage du collier d’entraînement en desserrant les vis de fixa-
tion. Voir Figure 5.

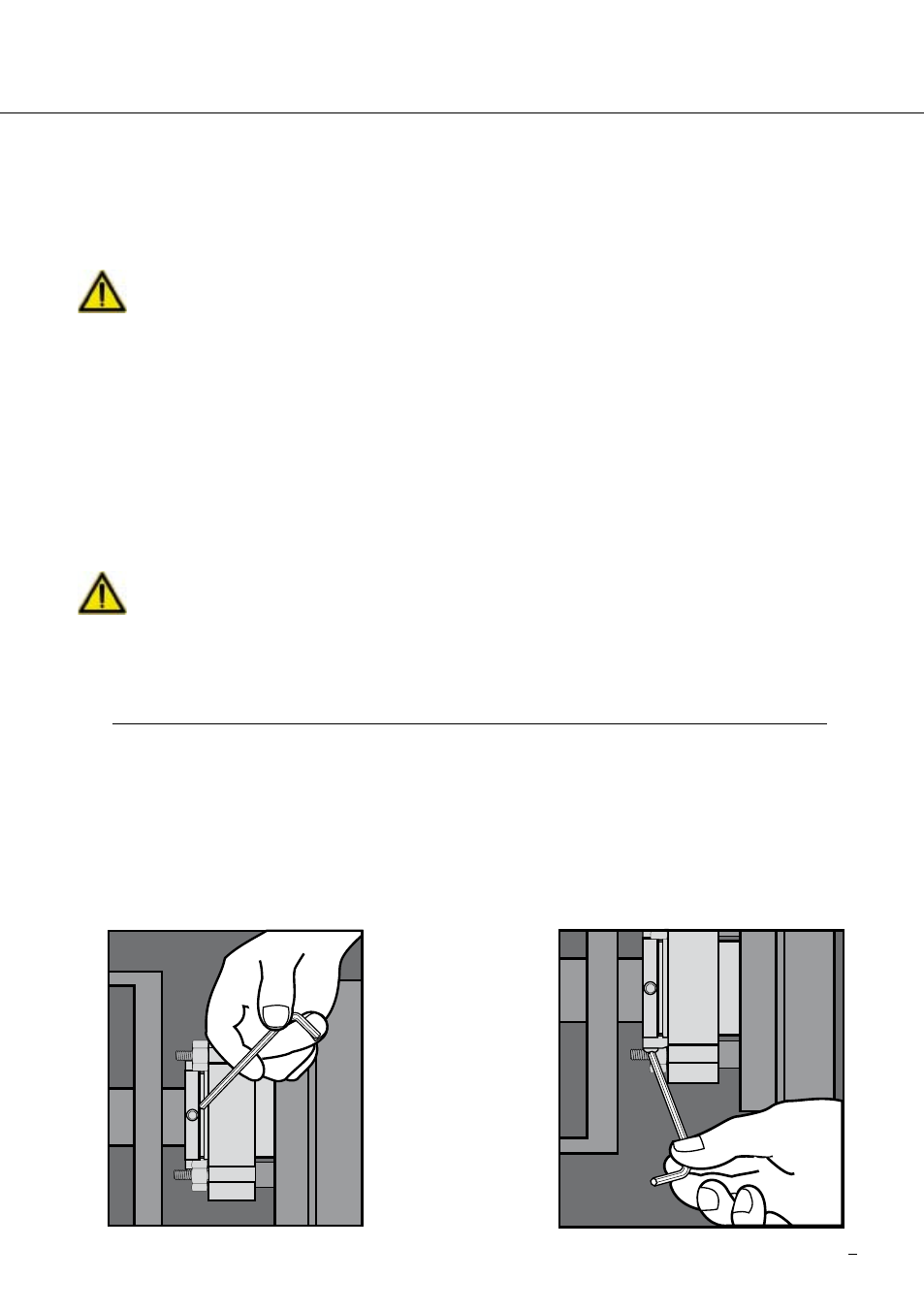

Figure 4
Figure 5
