DÉCHIQUETEUSE/BROYEUSE DE 5 POUCES
19
FRANÇAIS
partie
7

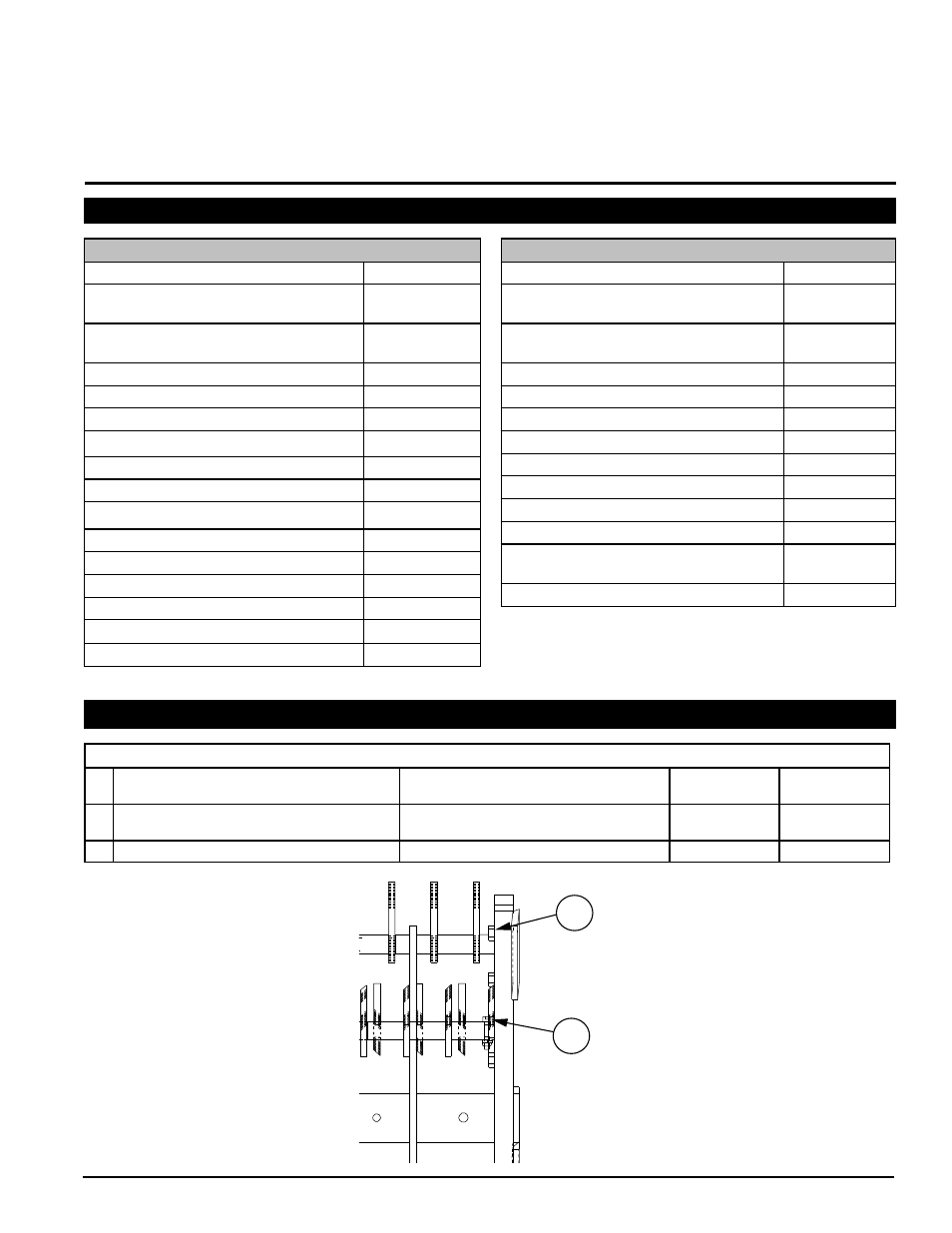

CARACTÉRISTIqUeS
SC5614
deSCRIPTION metric
DIMENSIONS HORS tOUt (AMÉRICAIN) 203cm X 117cm X
127cm
DIMENSIONS HORS tOUt (EUROpÉEN) 241cm X 165cm X
165cm
pOIDS HORS tOUt 324.32 kg
CApACItÉ MAX DE LA DÉCHIQUEtEUSE 12.7cm
LAMES DE DÉCHIQUEtEUSE 4
CApACItE MAXIMALE DE BROYAGE 2 CM
COUtEAUX DE BROYAGE 36
VItESSE DE DISQUE 2000 RpM
tAILLE DE ROtOR 45.72 cm
pOIDS DE ROtOR 48.53 kg
tYpE D’ENtRAÎNEMENt BELt
tAILLE DE COURROIE 2B70
DIMENSION DES pNEUS 5.3 -12
MOtEUR 630CC HONDA
CApACItÉ RÉSERVOIR À CARBURANt 25 liters
SC5540
deSCRIPTION metric
DIMENSIONS HORS tOUt (AMÉRICAIN) 107cm X 107cm
X 122cm
DIMENSIONS HORS tOUt (EUROpÉEN) 145cm X 155cm
X 160cm
pOIDS HORS tOUt 204.12 kg
CApACItÉ MAX DE LA DÉCHIQUEtEUSE 12.7cm
LAMES DE DÉCHIQUEtEUSE 4
VItESSE DE DISQUE 2000 RpM
tAILLE DE DISQUE 45.72 cm
pOIDS DE DISQUE 48.53 kg
tYpE D’ENtRAÎNEMENt BELt
tAILLE DE COURROIE 2B70
ARBRE D’ENtRAINEMENt DE LA pRISE
DE FORCE
CAtEGORY 1
pRISE DE FORCE 540 +/- 10 RpM
7.2 COUPLeS de SeRRAGe PARTICULIeRS
7.1 CARACTÉRISTIqUeS de TAILLe
eXIGeNCeS PARTICULIÈReS de COUPLe
emPLACemeNT SUR LA mACHINe deSCRIPTION dU mATÉRIeL
COUPLe
(POUCe UNIFIÉ)
COUPLe
(mÉTRIqUe)
A SUR pLAQUE ROtOR, BOULONS MONtAGE
LAMES
BOULONS SIX pANS 5/16” X 1” CLASSE 8
(QtÉ 8)
25 pi-lb 34 N.m
B SUR LES ARBRES DE COUtEAUX DE ROtOR VIS 10-24 X 1-1/8” (QtÉ 6) 36 po-lb 4 N.m
A
B
