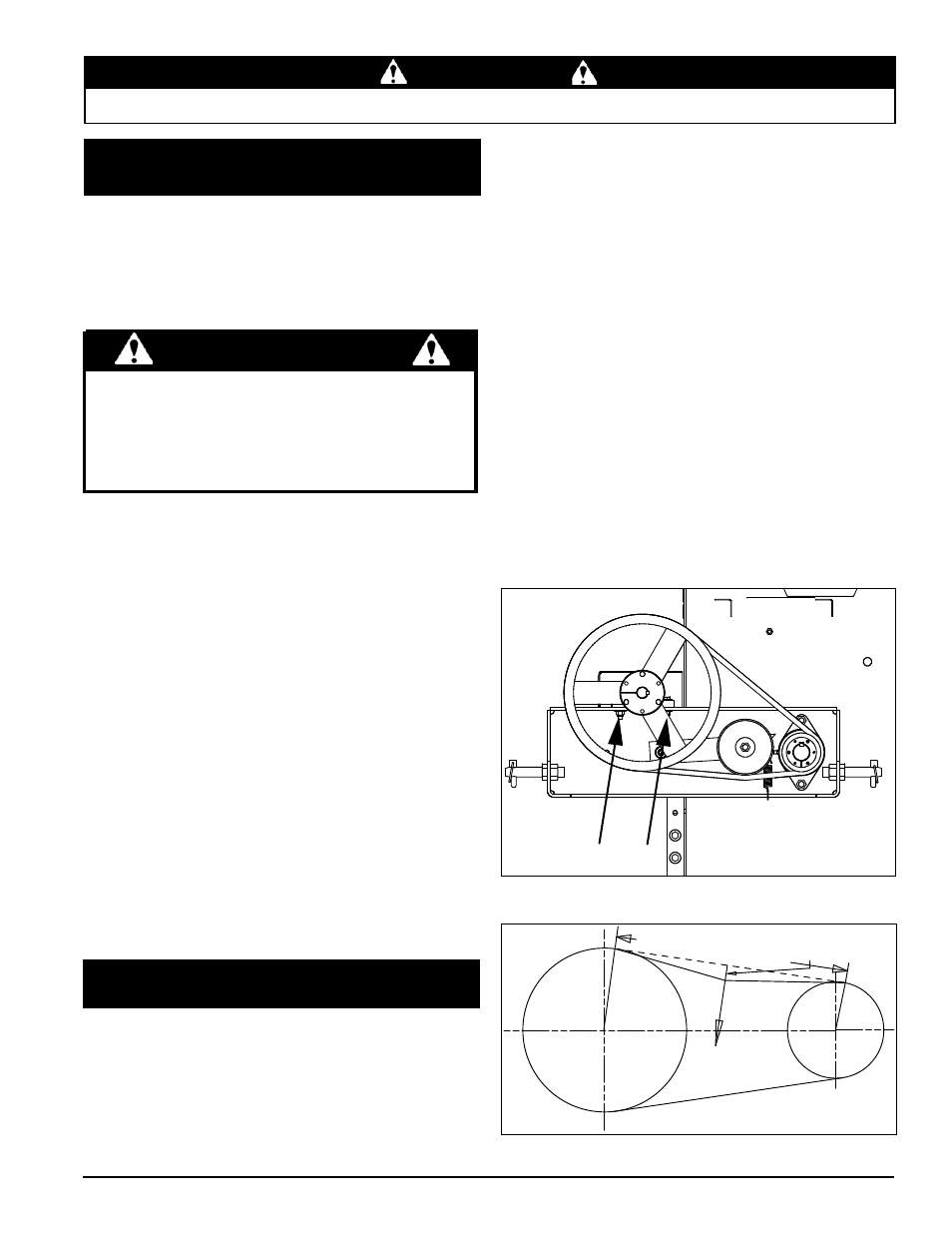

DÉCHIQUETEUSE/BROYEUSE DE 5 POUCES
15
FRANÇAIS
SeRVICe & enTReTIen
AVANt D’INSpECtER OU DE RÉpARER UNE pIÈCE DE CEttE MACHINE, COUpEZ LA SOURCE D’ALIMENtAtION, DÉCONNECtEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE Et ASSUREZ-VOUS QUE tOUtES LES pIÈCES EN MOUVEMENt SE SONt IMMOBILISÉES.
mISe eN GARde
Retirez la porte de décharge et l’écran de décharge. 1.
Retirez le couvercle d’accès arrière. 2.
Veuillez ne vous servir que d’un seul arbre à couteaux à la 3.
fois. Retirez le boulon et l’écrou #10-24 de l’arbre à couteaux
et de la décharge. Ne les réutilisez pas.
En utilisant un marteau et un poinçon, conduisez l’arbre
4.
à couteaux à travers le trou d’accès situé à l’arrière de la
machine.
Retirez les entretoises et les couteaux de broyage.
5.
Rappelez-vous bien de l’ordre dans lequel les entretoises
ont été installées sur les arbres de sorte de les remettre à
leurs emplacements d’origine. Si les entretoises et couteaux
ne sont pas installés correctement, le rotor sera déséquilibré
et ne produira pas l’effet de broyage correct.
Inversez ou remplacez les couteaux et remontez-les sur le
6.
rotor. Installez un nouveau boulon et écrou #10-24 à travers
l’entretoise et l’arbre. Serrez jusqu’à 36 po-lb.
Répétez cela pour les arbres restants.
7.
Remettez en place le couvercle d’accès arrière, l’écran de 8.
décharge et la porte de décharge. Serrez tous les boulons
5/16” jusqu’à 17 pi-lb.
Le bord dentelé des couteaux de broyage doit être orienté
dans la même direction que le bord de coupe des lames de
la déchiqueteuse.
Ne réutilisez jamais l’écrou et le boulon #10-24. Ne réutilisez
jamais les arbres ou entretoises s’ils présentent des signes
d’usure ou d’abus. Installez toujours des pièces neuves
quand vous réparez.
Retirez l’écran et l’arbre de pDF du tracteur et débranchez 1.
la machine de l’attelage en 3 points.
Retirez l’écran rond connecté au garde-courroie qui couvre
2.
l’arbre de pDF en enlevant les deux écrous de 5/16”.
Retirez l’arbre de pDF en desserrant les deux vis de
3.
pression et en faisant glisser l’arbre hors du corps de la
déchiqueteuse.
Desserrez les boulons qui fixent les paliers à chapeau de
4.
l’arbre secondaire sur le corps de la déchiqueteuse.
Faites glisser l’arbre secondaire vers le bâti et retirez la
5.
courroie des poulies.
Installez la nouvelle courroie et assurez-vous que les poulies
6.
sont alignées. Sinon, ajustez-les.
Faites glisser l’arbre secondaire pour l’éloigner du bâti
7.
jusqu’à ce que le flexion de la courroie soit de 7/16” quand
une charge de 20 lb. est placée dessus (Figure 5,4).
Assurez-vous que l’arbre secondaire est aligné parallèlement
à l’arbre rotor avant de serrer les boulons qui fixent les paliers
à chapeau sur le bâti de la déchiqueteuse.
Réinstallez les écrans et gardes-courroie. Installez l’arbre
8.
de pDF et serrez les deux vis de pression. Installez l’écran
de pDF.
Figure 5,4 – Tension courroie
LONGUEUR DE POR
TÉE
FORCE DE 20 LBS
FLÈCHE
DE 7/16”
5.8 RemPLACemeNT deS COUTeAUX de
LA dÉCHIqUeTeUSe
Les couteaux broyeurs dentelés sont conçus pour durer longtemps
et peuvent être inversés lorsqu’ils deviennent émoussés. Assurez-
vous que les couteaux et les entretoises sont correctement
installés pour maintenir l’équilibre du rotor. Reportez-vous au
manuel des pièces pour la trousse du couteau de déchiqueteuse.
pour enlever les couteaux ou pour installer une nouvelle troussse
de déchiqueteuse, observez les consignes suivantes.
mISe eN GARde
5.9 RemPLACemeNT de LA COURROIe
d’eNTRAÎNemeNT (mOdÈLeS À PdF)
Vérifiez l’état des courroies d’entraînement annuellement ou
toutes les 50 heures de fonctionnement, selon l’événement qui
se produit en premier. Remplacez la courroie si elle est fissurée,
éraillée ou usée. pour remplacer la courroie, procédez de la
manière suivante:
Figure 5,3 - Boulons de l’arbre intermédiaire
