Echo Bear Cat SC5614 - Manuel (Page 10)

DÉCHIQUETEUSE/BROYEUSE DE 5 POUCES
6
partie
placez l’ensemble de trémie sur la partie supérieure du bâti 1.
de la broyeuse. Les pattes situées sur la partie inférieure
de la trémie doivent être placées à l’intérieur du bâti de
broyeuse.
Fixez-les avec onze boulons 5/16” x 3/4”, rondelles et écrous
2.
de blocage. Introduisez les boulons à partir de l’intérieur de
la trémie.
Installez les jantes et les roues sur le bâti de remorque en 1.
utilisant les boulons de roue fournis.
Introduisez l’attelage de remorque dans la glissière sur le
2.
bas du bâti de remorque et attachez-le avec trois boulons de
3/8”, rondelles et écrous. Serrez jusqu’à 35 pi-lbs.
2
ASSemBLAGe
2.1 INSTALLATION de LA TRÉmIe
mISe eN GARde
Si des boulons ou des écrous sont tombés dans la
machine, il est important de les enlever avant de démarrer
la machine.
2.2 INSTALLATION deS ROUeS
(mOdÈLeS RemORqUABLeS)
2.3 INSTALLATION de LA RALLONGe
de GOULOTTe eT de LA TRAPPe
d’ÉVACUATION (mOdÈLeS
RemORqUABLeS eUROPÉeNS)
Fixez la rallonge sur la goulotte de la déchiqueteuse au 1.
moyen de quatre (4) boulons hexagonaux de 5/16 x 3/4 po, de
rondelles de 5/16 po et de contre-écrous de 5/16 po. Insérez
les boulons depuis l’intérieur de la trémie.
Laissez la trappe d’évacuation en place à l’arrière de la
2.
machine et poussez la tige-pivot dans le châssis de la
machine et en dessous du rebord de la trappe.
Fixez la tige-pivot au moyen de deux (2) écrous Nylock de
3.
5/16 po et de rondelles plates de 5/16 po.

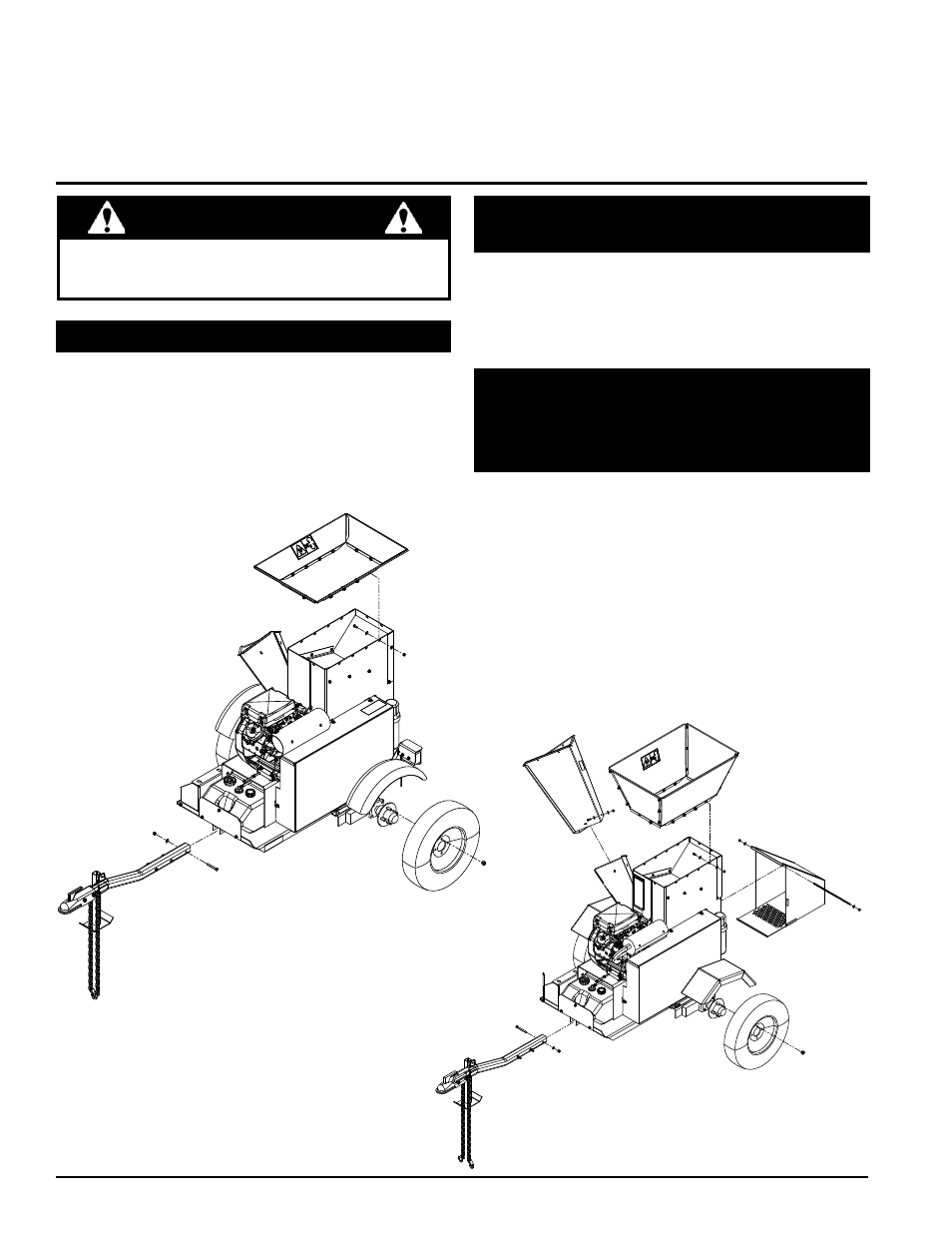

mOdÈLe RemORqUABLe AmÉRICAIN
mOdÈLe RemORqUABLe eUROPÉeN
