DÉCHIQUETEUSE/BROYEUSE DE 5 POUCES
7
FRANÇAIS
ASSemblAge
2.7 RemPLISSAGe dU RÉSeRVOIR
2.5 AjOUT d'HUILe mOTeUR
2.6 INSTALLATION de LA BATTeRIe
N’utilisez que les types de carburant recommandés pour votre
moteur dans le manuel d’utilisation.
pour ajouter de l’essence.
Arrêtez le moteur, attendez que toutes les pièces se soient 1.
immobilisées et déconnectez le câble de bougie. Enlevez la
clé de l’interrupteur. Laissez le moteur et le pot d’échappement
se refroidir pendant au moins trois minutes.
Nettoyez la zone qui entoure le bouchon de l’orifice de
2.
remplissage et retirez le bouchon.
À l’aide d’un entonnoir propre, remplissez le réservoir de
3.
carburant jusqu’à 1/2 po. (1,25 cm) au-dessous de la partie
inférieure de l’orifice de remplissage pour laisser assez de
place en cas d’expansion du carburant. Remettez le bouchon
de remplissage et essuyez tout déversement d’essence.
mISe eN GARde
L’essence et les carburants diesel sont
extrêmement inflammables et leurs vapeurs
sont explosives. pour prévenir des dommages
corporels ou matériels :
Entreposez l’essence dans un récipient conçu
à cet effet, dans un endroit inhabité, bien
aéré et dépourvu de tout risque de flammes
et d’étincelles. Ne remplissez pas le réservoir à essence
quand le moteur est chaud ou en marche. Les déversements
d’essence peuvent s’enflammer au contact de pièces chaudes
ou d’étincelles de l’allumage. Ne démarrez jamais la machine
à proximité d’un déversement d’essence. N’utilisez jamais de
l’essence comme agent de nettoyage. NE MÉLANGEZ pAS
L’HUILE Et L’ESSENCE .
Vérifier le niveau d’huile et, si nécessaire, remplir le carter du
moteur du type d’huile et de la quantité indiqués dans le manuel
du propriétaire du moteur.
Vous aurez besoin d’acheter une batterie. Elle devra satisfaire ou
dépasser les spécifications suivantes :
tension nominale : 12 volts
Ampères de démarrage à froid à zéro degré : 250
Dimensions : 7-1/8 x 3 x 6-9/16 po
Capacité nominale : 18 A/H
2.4 CONNeXION de L'ARBRe
d'eNTRAÎNemeNT de LA PRISe de FORCe
pour éviter les étincelles et une explosion possible ou un
incendie causé par un court-circuit, ne pas toucher la borne
(+) positive de la batterie et tout métal environnant avec
des outils, de la bijouterie ou d’autres objets métalliques.
Au moment d’installer les câbles de la batterie, connecter
d’abord le câble (+) positif et le câble (-) négatif en dernier.
mISe eN GARde
2.4.1 VÉRIFICATION de LA LONGUeUR de
L’ARBRe d’eNTRAÎNemeNT de LA PRISe de
FORCe
Reliez la déchiqueteuse au tracteur au moyen d’un attelage 1.
trois points.
Vous devez vous assurer que la longueur de l’arbre
2.
d’entraînement de la prise de force livré avec votre machine
convient à votre tracteur. Réglez la déchiqueteuse de haut
en bas et mesurez l’espace le plus court et le plus long entre
l’arbre de rotor de la déchiqueteuse et la prise de force du
tracteur.
L’arbre d’entraînement de la prise de force
3. peut s’étendre
jusqu’à un maximum de 24,49 po, avec un chevauchement
de 6,43 po. Si l’espace le plus long est supérieur à 24,49 po,
adressez-vous à votre concessionnaire pour vous procurer
un arbre d’entraînement plus long.
L’arbre d’entraînement de la prise de force
4. peut se
comprimer jusqu’à un minimum de 18,1 po Si l’espace le
plus court est inférieur à cette mesure, coupez l’arbre à la
longueur correcte, comme expliqué à la section 2.4.2.
2.4.2 RÉdUCTION de LA LONGUeUR d’UN
ARBRe d’eNTRAÎNemeNT de PRISe de FORCe
Séparez l’arbre d’entraînement en deux parties. Connectez 5.
une extrémité à la prise de force du tracteur et l’autre
extrémité à l’arbre de rotor de la déchiqueteuse. Alignez les
deux moitiés parallèlement l’une à l’autre.

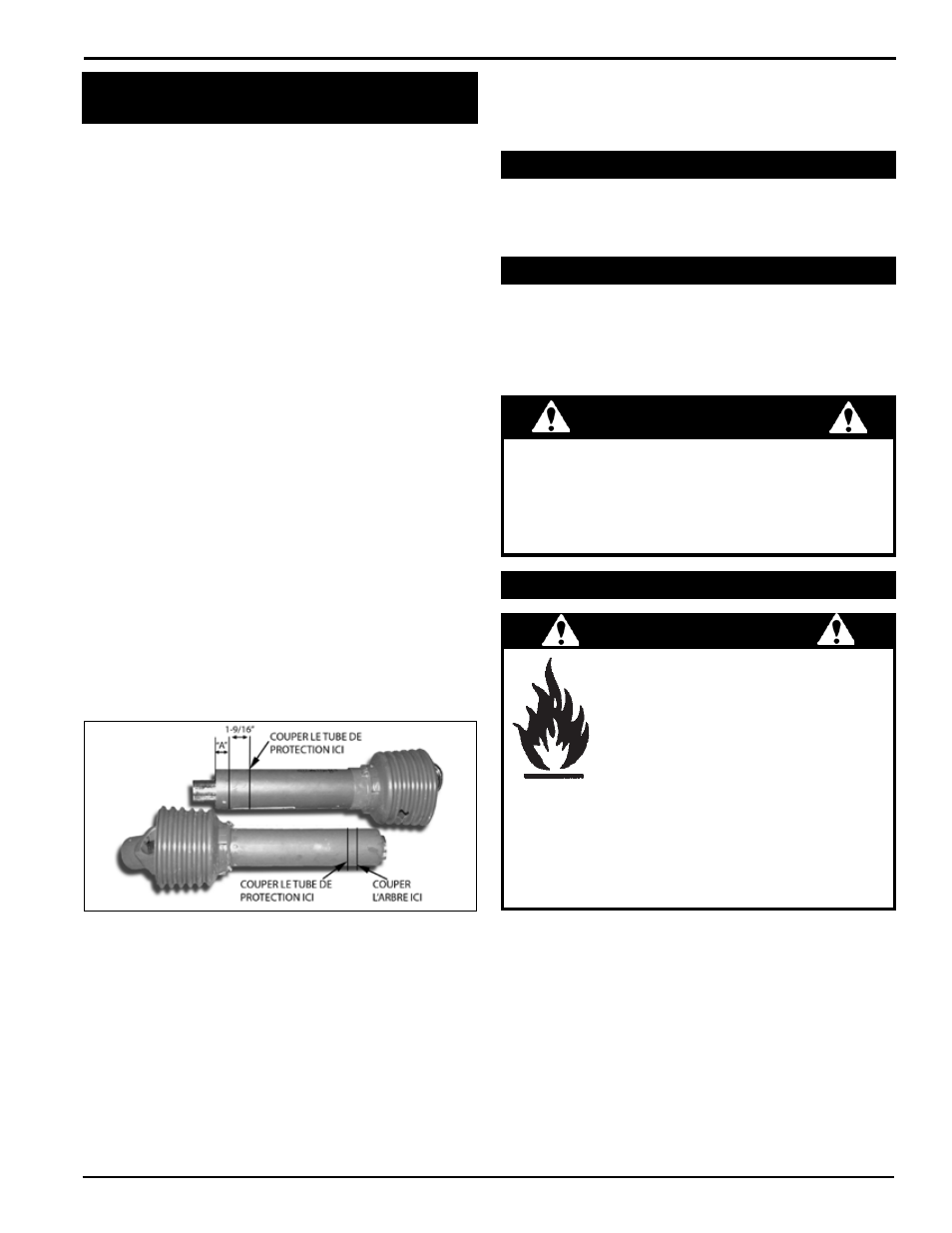

Mesurez la distance entre l’extrémité du tube de l’une des
6.
moitiés d’arbre d’entraînement et le bas de la protection
d’extrémité de l’autre moitié d’arbre (dimension A voir ci-
dessous). À partir de la dimension A, mesurez et tracez vers
l’intérieur du tube un repère de 1 9/16 po.
Coupez le tube à l’endroit indiqué. 7.
En utilisant le morceau de tube coupé comme mesure, placez 8.
le morceau coupé contre l’extrémité de l’arbre. tracez un
repère et coupez l’arbre.
En utilisant le morceau de tube coupé comme mesure,
9.
tracez un repère et coupez le tube de l’autre moitié de l’arbre
d’entraînement, puis l’arbre.
Limez les extrémités des deux arbres et joignez les deux
10.
moitiés en les glissant.
2.4.3 CONNeXION de L’ARBRe
d’eNTRAÎNemeNT de LA PRISe de FORCe
Après avoir vérifié que la longueur de l’arbre d’entraînement 11.
convient à votre tracteur, connectez l’arbre d’entraînement à
l’arbre de rotor de la déchiqueteuse à l’aide de clavettes et de
deux écrous de blocage du kit remis au propriétaire
Connectez l’autre extrémité de l’arbre de prise de force au
12.
tracteur.
