23 Déchiqueteuse/broyeuse/souFFLeuse 5 po
FRANÇAIS
Partie
CARACTÉRISTIqUeS 7

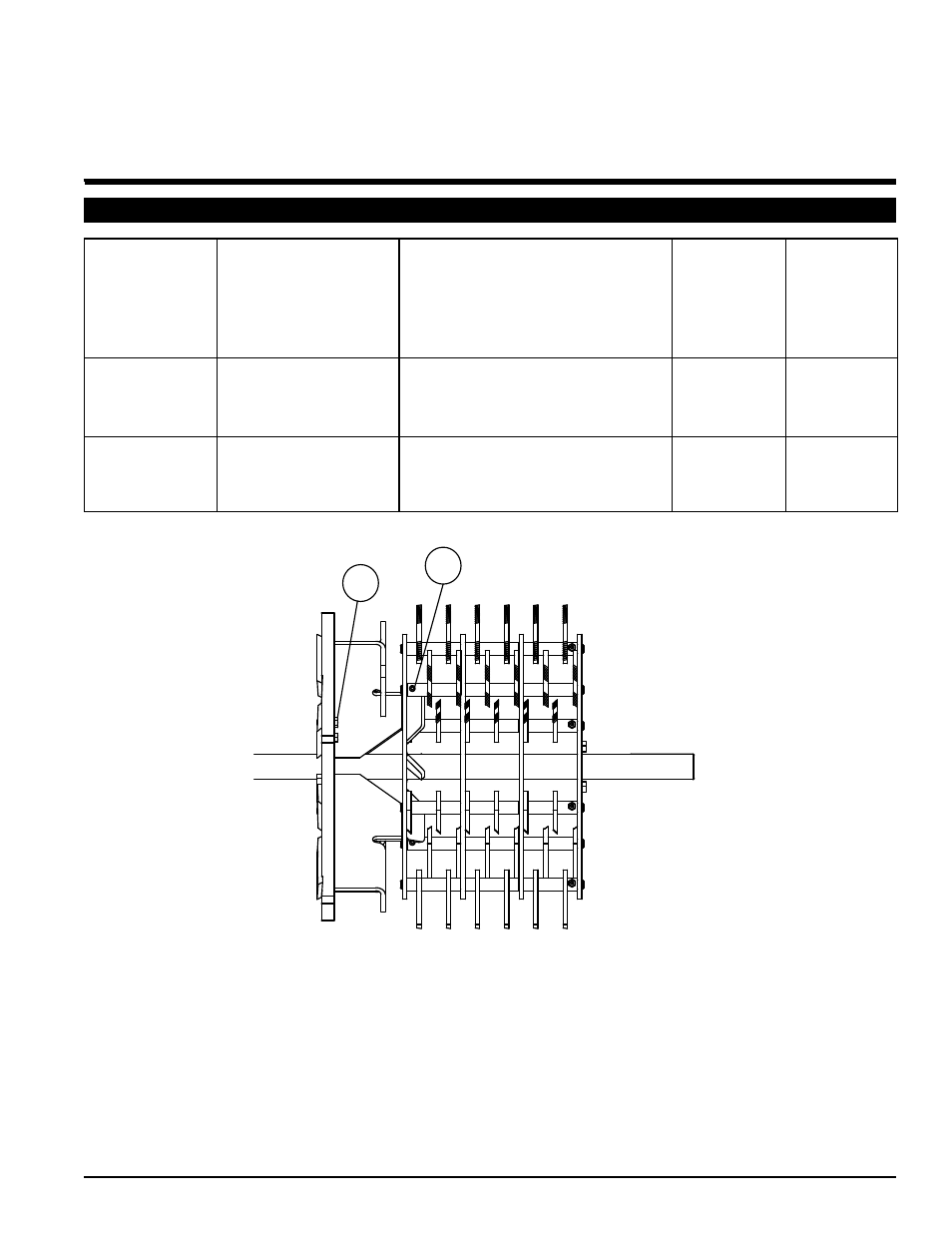

7.1 CONTRAINTeS de SeRRAGe
emPLACemeNT
SUR Le
dIAGRAmme
emPLACemeNT SUR
LA mACHINe
deSCRIPTION de LA VISSeRIe
COUPLe de
SeRRAGe
(FILeTAGe
UNIFIÉ –
POUCeS)
COUPLe de
SeRRAGe
(UNITÉS
mÉTRIqUeS)
A
SUR LA PLAQUe dU
RoToR, BoULoNS de
MoNTAGe deS LAMeS
BoULoN HexAGoNAL de 5/16 x 1
po CATÉGoRIe 8
BoULoNS (QTÉ : 8)
25 lb-pi 34 Nm
B
SUR LeS ARBReS deS
LAMeS de CoUPe dU
RoToR
VIS 10-24 x 1 1/8 po (QTÉ : 6) 36 lb-pi 4 Nm
ARBRE UN
ARBRE DEUX
ARBRE TROIS
ARBRE QUATRE
ARBRE CINQ
ARBRE SIX
B
A
