6 Déchiqueteuse/broyeuse/souFFLeuse 5 po
Partie
ASSemBLAGe 2
mISe eN GARde
Si des boulons ou des écrous sont tombés dans la
machine, il est important de les enlever avant de démarrer
la machine. Retirez ces articles de la zone de la broyeuse
mISe eN GARde
Avant de faire fonctionner la machine, veillez à lire et
comprendre toutes les instructions concernant la sécurité, les
commandes et le fonctionnement dans ce manuel d’utilisation
et sur votre machine. Le non-respect de ces mesures de
sécurité risquerait d’entraîner des blessures sérieuses ou
des dommages matériels.
Le tube de décharge est muni d’un anneau d’espacement et d’un
anneau de support déjà fixé sur sa base.
Glissez le tube muni des deux demi-anneaux dans la bride 1.
de montage et serrez les boulons pour l'immobiliser.
Installez la deuxième moitié des anneaux d’espacement et
2.
de support directement en dessous du tube, en reflétant la
2.1 mONTAGe dU TUBe de dÉCHARGe
2.2 mONTAGe de LA RALLONGe de LA
dÉCHIqUeTeUSe
(mOdÈLeS eUROPÉeNS UNIqUemeNT)
2.3 mONTAGe dU PLATeAU de LA
GOULOTTe de LA BROyeUSe
INSTRUCTIONS d’ASSemBLAGe SC5540B
position des deux autres anneaux. Immobilisez au moyen
de boulons.
Graissez la goulotte pour permettre une libre rotation. Tournez
3.
le tube de 360 degrés et verrouillez-le à l’aide de la manette
pour vous assurer qu’il est correctement monté.
Anneau
d’espacement
Anneau de
support
Bride de
montage
Tube de
décharge :

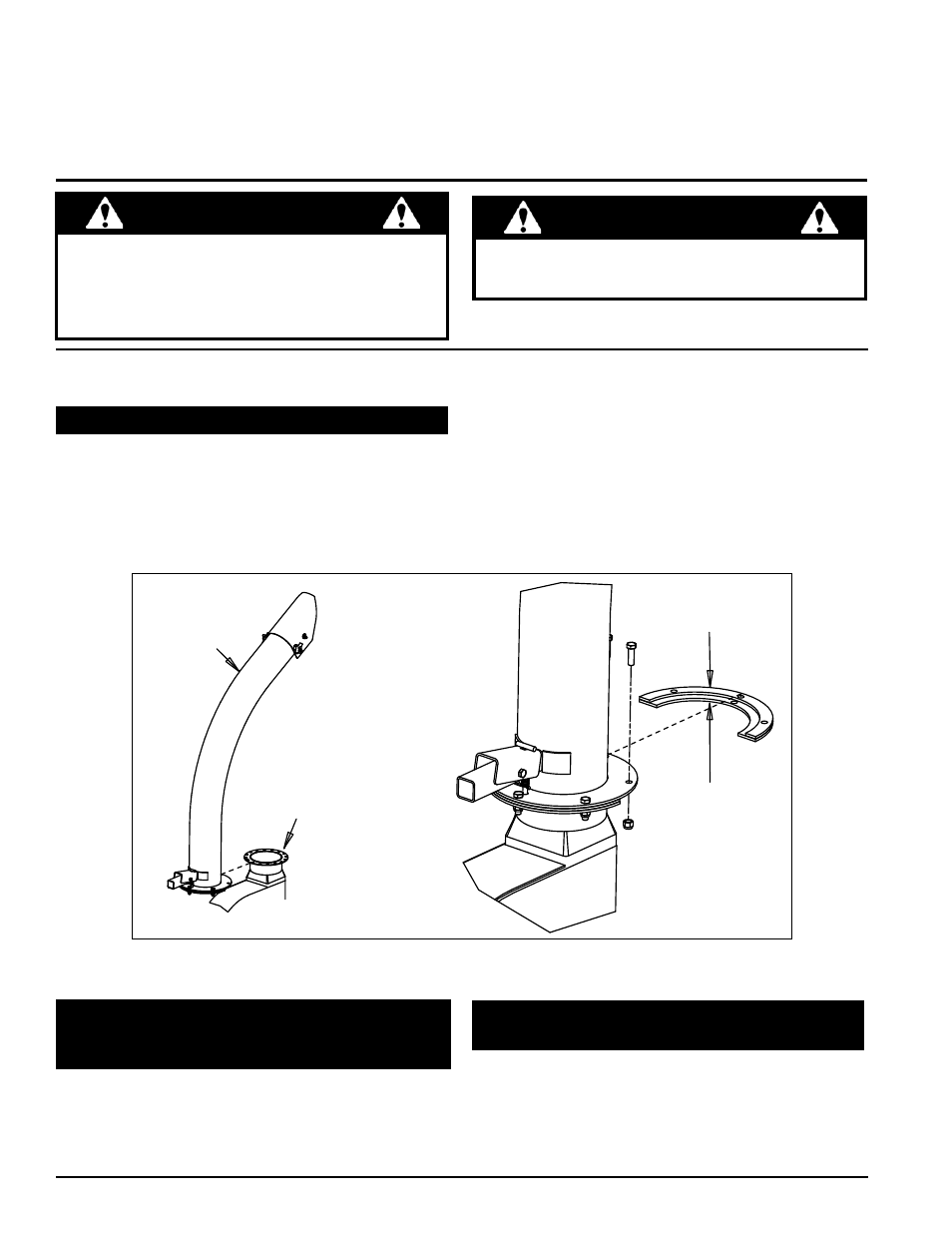

Glissez le tube de décharge dans la bride de montage et installez les deux autres anneaux.
Glissez la rallonge dans la goulotte de la déchiqueteuse, en 1.
alignant les trous de montage.
fixez à l’aide de quatre boulons de carrosserie de 5/16 x
2.
3/4 po, d’écrous Nylock de 5/16 po et de rondelles plates
de 5/16 po.
Alignez le plateau sur la goulotte de la broyeuse de manière à 1.
ce que la goulotte se trouve sur le dessus de la charnière.
fixez la goulotte de la broyeuse à l’aide des fixations fournies :
2.
quatre boulons de carrosserie de 5/16 x 3/4 po, écrous Nylock
de 5/16 po et rondelles plates de 5/16 po.
