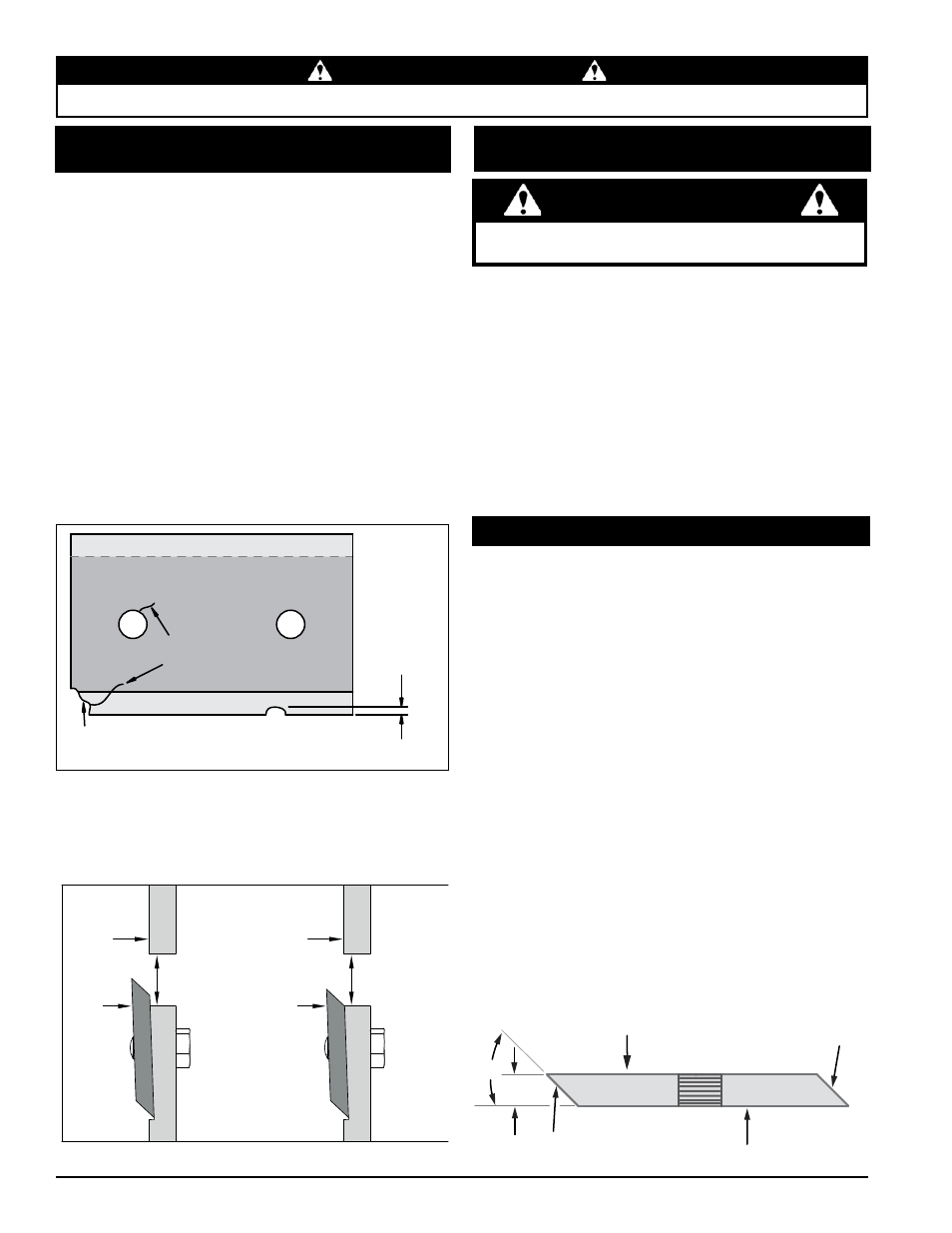

16 Déchiqueteuse/broyeuse/souFFLeuse 5 po
SeRVICe & enTReTIen
AVANT d’INSPeCTeR oU de RÉPAReR UNe PIÈCe de CeTTe MACHINe, CoUPeZ LA SoURCe d’ALIMeNTATIoN, dÉCoNNeCTeZ Le CÂBLe de LA BoUGIe
d’ALLUMAGe eT ASSUReZ-VoUS QUe ToUTeS LeS PIÈCeS eN MoUVeMeNT Se SoNT IMMoBILISÉeS.
mISe eN GARde
mISe eN GARde
5.4 AFFÛTAGe deS LAmeS
5.3 ReTRAIT deS LAmeS de LA
deCHIqUeTeUSe
Les lames de la déchiqueteuse s’émoussent avec le temps.
Le déchiquetage devient alors difficile et la machine travaille
plus dure . VeRIFIeZ L’eTAT deS LAmeS TOUTeS LeS 5-15
HeUReS d’UTILISATION eT AIGUISeZ-LeS SI BeSOIN.
Vos lames ont besoin d’être aiguisées si :
La machine vibre excessivement au moment de l’alimentation •
des branches.
Les branches de petit diamètre ne s’alimentent pas
•
automatiquement.
Si les copeaux sont inégaux ou effilochés, surtout quand il
•
s’agit de branches vertes.
Avant d’aiguiser les lames, vérifiez s’il y a des dommages
permanents. Remplacez les lames si :
Vous observez des fissures, coins cassés ou entailles de plus •
de 1/8 po. (voir ci-dessous).
La base du bord tranchant est usée ou aiguisée de façon •
qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
Les lames de déchiquetage sont tranchantes ! faites attention
quand en travaillant sur la machine pour éviter les blessures.
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
N’aiguisez et ne meulez jamais les surfaces de montage 1.
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
Meulez à nouveau le bord angulaire des lames de
2.
déchiquetage pour lui donner un angle de 45 degrés (figure
5.2.). Assurez-vous qu’un certain type d’appareil fixe est utilisé
pour maintenir correctement la lame à l’angle correct.
Veillez à ce que la lame ne surchauffe pas et qu’elle ne
3.
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
Utilisez des temps de meulage courts et refroidissez avec de
4.
l’eau ou un certain type de liquide de refroidissement.
Aiguisez une quantité égale de chaque lame pour maintenir
5.
l’équilibre du disque.
de petites imperfections comme des entailles et des bavures
6.
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
Pour les lames qui ont été aiguisées à maintes reprises,
7.
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
5.2 eNTReTIeN de LA LAme de LA
deCHIqUeTeUSe
ENTAILLE
SUPERIEURE
A 1/8 PO.
FISSURE
SUPERIEURE
A 1/8 PO.
COIN
CASSE
desserrez et retirez le boulon de carrosserie de 3/8 po fixant 1.
le couvercle d’accès aux lames de coupe.
ouvrez le couvercle donnant accès au compartiment de la
2.
déchiqueteuse/broyeuse.
Tournez le rotor de manière à ce que les boulons les plus
3.
accessibles soient ceux retenant la lame de déchiquetage.
Retirez les deux boulons hexagonaux retenant la lame
4.
proprement dite. Répétez ce processus pour la seconde
lame. Les lames de déchiquetage sont dotées chacune de
deux bords et elles peuvent être inversées une fois chacune
avant d’être affûtées. Si un côté n’a pas été utilisé, retirez et
inversez les lames de déchiquetage.
DISQUE
DE LA
DECHIQUETEUSE
NOUVELLE
LAME
FENTE DE
DECHIQUETAGE
FENTE DE
DECHIQUETAGE
DISQUE
DE LA
DECHIQUETEUSE
LA LAME EST
TROP COURTE
ET DOIT ETRE
REMPLACEE
45°
.25
Surface
aiguisée
Surface de montage,
ne pas affûter Surface
aiguisée
Surface de montage,
ne pas affûter
