10 Déchiqueteuse/broyeuse/souFFLeuse 5 po
Partie
FONCTIONS eT
COmmANdeS
3
La compréhension du fonctionnement de votre machine vous aidera à réaliser les meilleurs résultats dans l’utilisation de votre
déchiqueteuse. Les descriptions suivantes définissent les fonctions et commandes de votre machine.

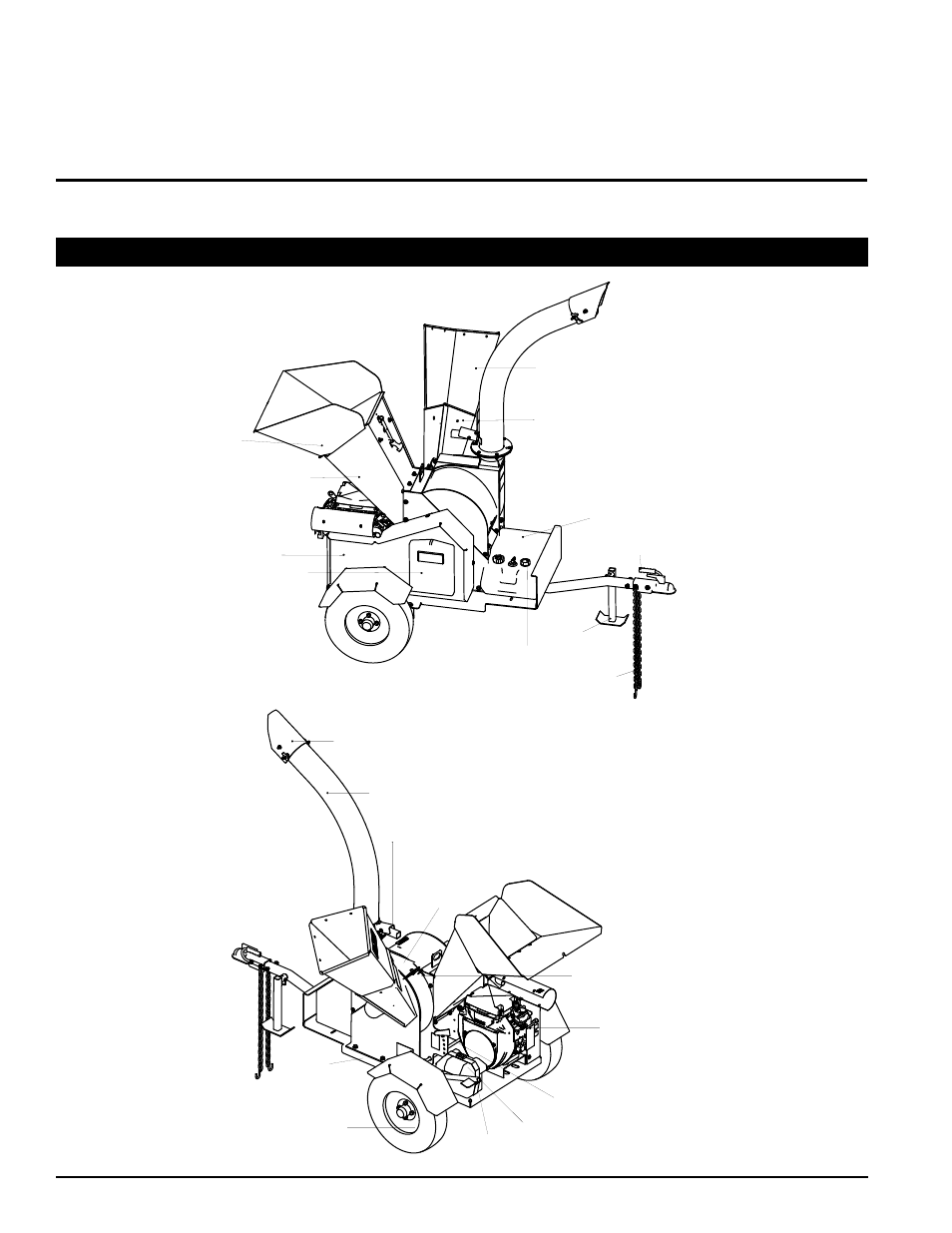

3.1 mOdÈLe SC5670B
RÉSERVOIR DE
CARBURANT
BOUCHON DU
RÉSERVOIR DE
CARBURANT
PROTECTION
DE COURROIE
COMPARTIMENT
DU MANUEL
D’UTILISATION
GOULOTTE DE
LA BROYEUSE
PLATEAU DE
RALLONGE
DE LA BROYEUSE
GOULOTTE DE
LA DÉCHIQUETEUSE
RALLONGE DE LA
DÉCHIQUETEUSE
(MODÈLES EUROPÉENS
UNIQUEMENT)
ACCOUPLEMENT
DE L’ATTELAGE
CHANDELLE
CHAÎNES DE
SÉCURITÉ
TUBE DE DÉCHARGE
VERROUILLAGE DE
DÉCHARGE
COUVERCLE
D’ACCÈS AUX
LAMES DE
COUPE
REMORQUE
MOTEUR
DISPOSITIF DE
RÉGLAGE DE
LA BROYEUSE
BATTERIE
PÉDALE D’ENGAGEMENT
DE COURROIE
ENSEMBLE
ROUE ET PNEU
INTERRUPTEUR
DE SÉCURITÉ
EMBOUT DE DÉCHARGE
Les modèles F ne sont pas livrés
avec un essieu ou un attelage
