12 Déchiqueteuse/broyeuse/souFFLeuse 5 po
FonCTIonS eT CommAndeS

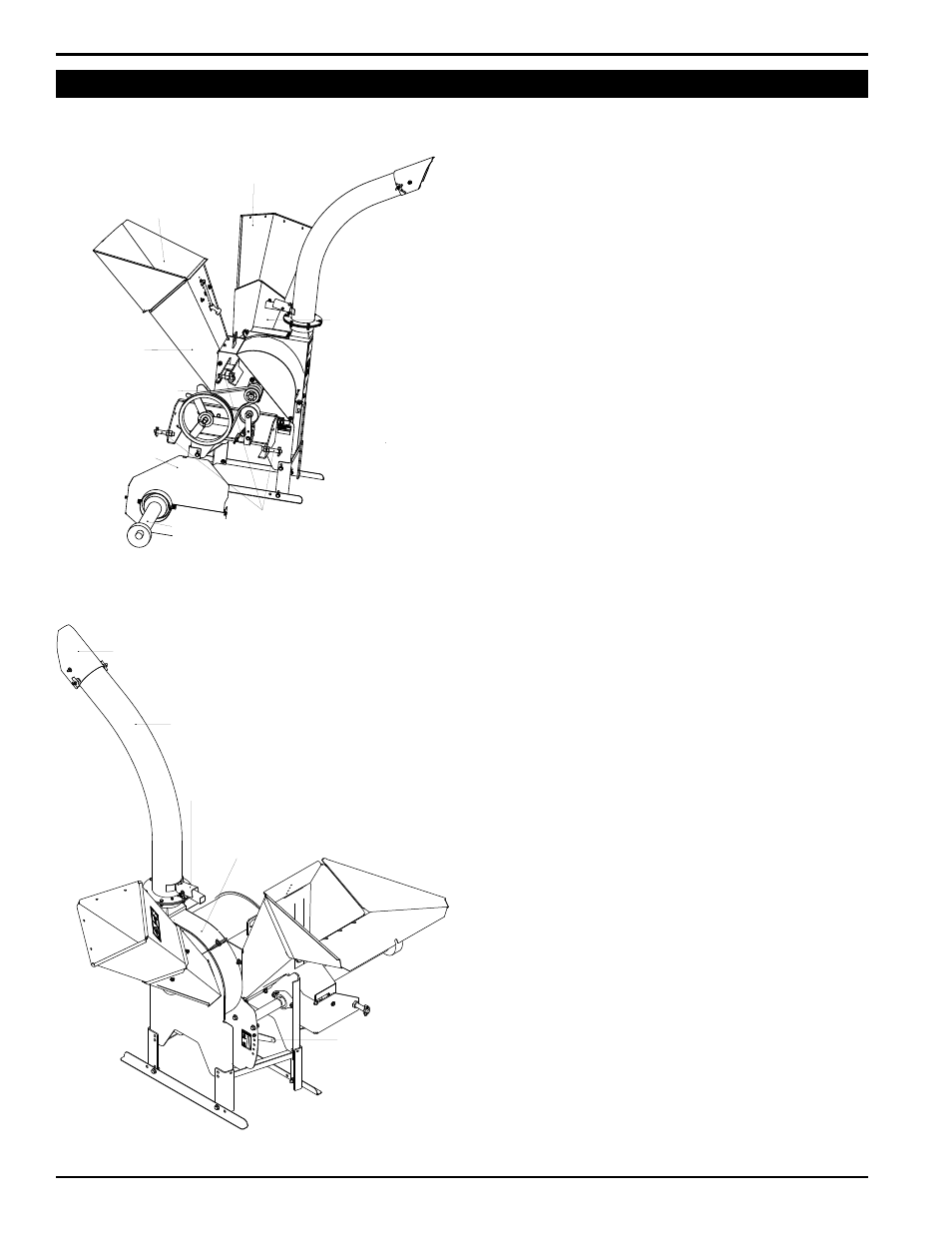

3.2 mOdÈLe SC5540B
GOULOTTE
DE LA
BROYEUSE
PLATEAU DE RALLONGE
DE LA BROYEUSE
COURROIE
D’ENTRAÎNEMENT
PROTECTION
DE COURROIE
ATTELAGE TROIS POINTS
GOULOTTE DE LA
DÉCHIQUETEUSE
RALLONGE DE LA DÉCHIQUETEUSE
(MODÈLES EUROPÉENS UNIQUEMENT)
ARBRE D’ENTRAÎNEMENT
DE LA PRISE DE FORCE
TUBE DE DÉCHARGE
VERROUILLAGE
DE DÉCHARGE
DISPOSITIF DE
RÉGLAGE DE
LA BROYEUSE
COUVERCLE D’ACCÈS
AUX LAMES DE COUPE
EMBOUT DE DÉCHARGE
PROTeCTION de COURROIe
Retirez-la pour accéder à la courroie d’entraînement. Pour les
besoins de l’illustration, la protection n’apparaît pas sur ce dessin.
Ne faites pas fonctionner la machine si les dispositifs de protection
ne sont pas en place.
GOULOTTe de LA dÉCHIqUeTeUSe
Introduisez des branches de moins de 12,5 cm (5 po) de diamètre
dans la goulotte de la déchiqueteuse.
TUBe de dÉCHARGe
Les matières végétales broyées et les copeaux sortent par le tube
de la décharge. Réglez la position de la goulotte de décharge en
la tournant avec le verrouillage de la décharge. Il est possible
de régler encore le tube de décharge en tournant l’embout de
décharge. desserrez les molettes situées des deux côtés de
l’embout de décharge et réglez à l’angle désiré, puis resserrez
les deux molettes.
COURROIe d’eNTRAÎNemeNT
La courroie d’entraînement transmet la puissance de l’arbre
de la prise de force à la déchiqueteuse/broyeuse. Inspectez
périodiquement la courroie d’entraînement pour vérifier son
usure et consultez la section 5 pour savoir comment remplacer
des courroies usées.
COUVeRCLe d’ACCÈS AUX LAmeS de COUPe
Ce couvercle permet d’accéder aux lames de la broyeuse et de la
déchiqueteuse pour les vérifier ou les enlever afin de les affûter.
ARBRe d’eNTRAÎNemeNT de LA PRISe de
FORCe
Relié à la prise de force de votre tracteur pour transmettre la
puissance du tracteur à la déchiqueteuse/broyeuse. Soyez prudent
lors de toute intervention à proximité de l’arbre d’entraînement de
la prise de force.
dISPOSITIF de RÉGLAGe de LA BROyeUSe
Mettez la manette de ce dispositif en position haute pour obtenir
des matières végétales broyées plus finement. Mettez la manette
de ce dispositif en position basse pour obtenir des matières
végétales broyées plus grossièrement.
GOULOTTe de LA BROyeUSe
N’introduisez pas de brindilles ni de branches de plus de 2 cm
(3/4 po) de diamètre dans la goulotte de la broyeuse.
ATTeLAGe TROIS POINTS
Reliez la déchiqueteuse/broyeuse à votre tracteur à l’aide de
l’attelage trois points.
