23 DÉCHIQueteuSe À Plateau tournant
SERVICE & ENTRETIEN
aVant D’InSPeCter ou D’eFFeCtuer le SerVICe De toute PIÈCe De Cette MaCHIne, CouPer la SourCe D’ÉnerGIe, DÉSeMBraYer
l’HYDraulIQue, ouVrIr l’ÉCran De ProteCtIon et S’aSSurer Que touteS leS PIÈCeS MoBIleS Sont VenueS À un rePoS CoMPlet.
aVerTissemeNT
5.7.2 aJUsTemeNT des cOUrrOies
d’eNTraÎNemeNT
abaisser la poignée d’engagement.
Desserrer le boulon sur l’attache de moteur. ne PaS
l’enleVer.
Vérifier que les boulons de mise sous tension de la courroie
sur la plaque de support du moteur sont serrés contre le
support du moteur.
Desserrer les quatre boulons du support du moteur.
tour à tour, faire tourner chacun des boulons de tension
de la courroie dans le sens des aiguilles d’une montre d’un
nombre de tours égal jusqu’à ce que la flèche de courroie
au centre de la courroie soit de 7/16” quand une charge de
20 lb est placée contre la courroie (figure 5.7.)
Vérifier l’alignement de poulie en utilisant une règle et ajuster
le boulon approprié de tension de courroie si nécessaire.
Serrer les quatre boulons du support de moteur au couple
de serrage approprié.
Serrer le boulon de l’attache de moteur.
lever la poignée d’engagement, démarrer le moteur et
abaisser la poignée d’engagement pour essayer les unités.
ajuster les poulies et la tension de courroie si nécessaire.
1.
2.
3.
4.
5.
6.
7.
8.
9.

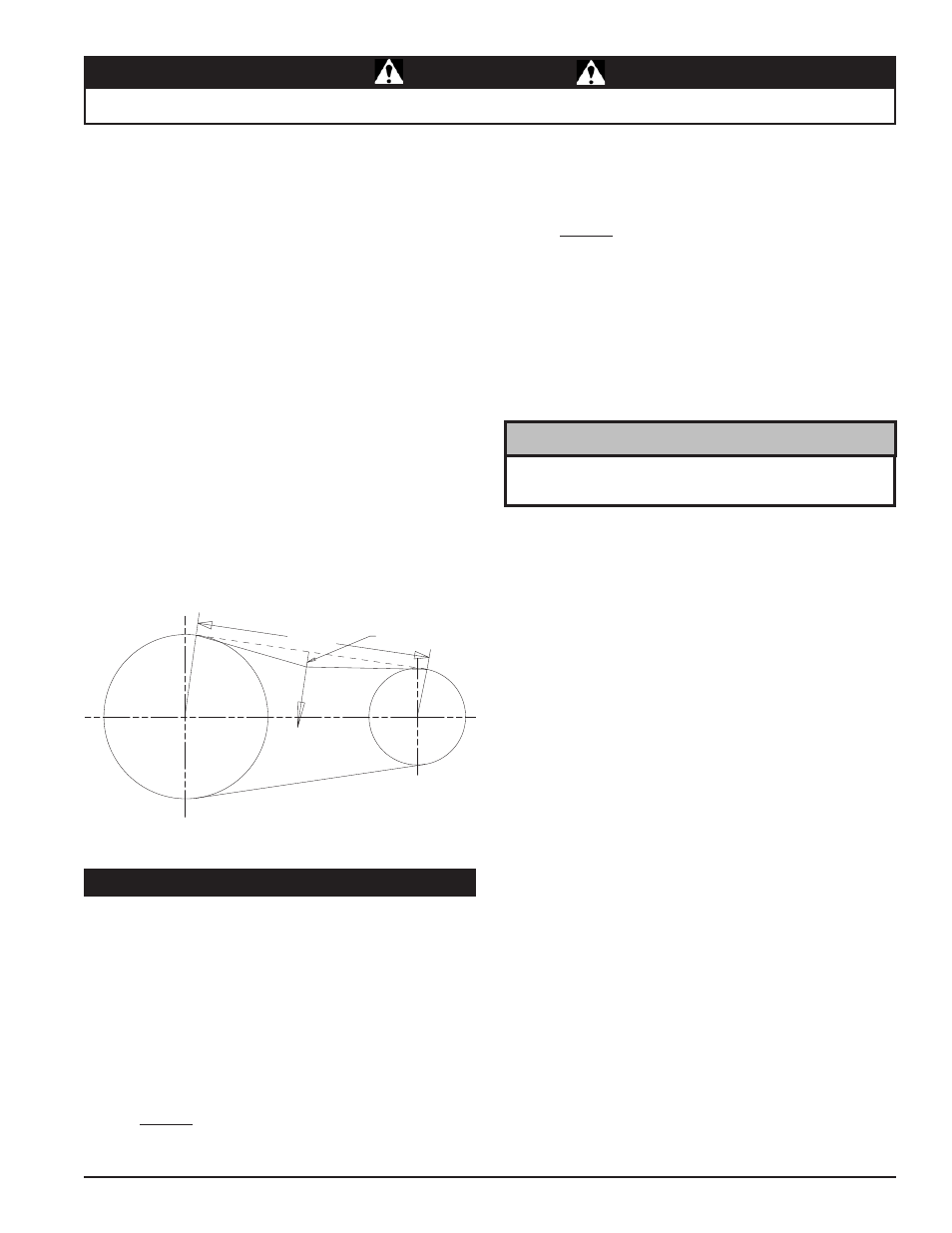

Figure 5.7 – Tension de courroie d’entraînement
Longueur de por
tée
Force de 20 lbs
Flèche de 7/16"
5.8.1 PaLier LaTÉraL des Lames de
dÉcHiqUeTeUse
retirer les deux boulons de 3/8 pouces qui retiennent le
couvercle d’accès sur l’ensemble du bâti principal.
Basculer le couvercle pour obtenir accès au disque.
relever le rouleau d’alimentation pour permettre le retrait
du chapeau de palier.
option 1
Détacher les ressorts du rouleau d’alimentation.
Connecter l’appareil de levage aux boulons à œil de
1.
2.
3.
•
•
ressort supérieurs du rouleau d’alimentation.
lever l’ensemble de rouleau d’alimentation pour
créer un dégagement pour le chapeau de palier.
Bloquer le rouleau d’alimentation pour empêcher
qu’il ne tombe.
option 2
Mettre le vérin de levage du rouleau d’alimentation
à hauteur minimum.
Visser l’arbre central du vérin hydraulique vers
l’extérieur jusqu’à ce qu’il touche à nouveau le bas
de la plaque du rouleau d’alimentation.
allonger complètement le vérin pour relever le
mécanisme du rouleau d’alimentation.
Bloquer le rouleau d’alimentation pour empêcher
qu’ilne tombe.
retirer le chapeau de palier et le verrou de palier.
Desserrer les deux vis de pression de palier.
retirer les quatre boulons de montage de palier.
retirer le palier et installer un nouveau palier. le graisseur
doit faire face à l’opposé du moteur vers le côté articulation
du couvercle du rotor.
Installer les quatre boulons de montage du palier avec des
rondelles à travers le palier, le support de montage du palier
et le bâti. Serrer à 75 pi. lb.
Installer le verrou de palier.
Vérifier qu’il n’y a pas de jeu axial au niveau de l’arbre.
S’il n’y a pas de jeu axial, passer à l’étape 14.
Si un jeu axial est détecté:
Desserrer l’entretoise de palier sur le palier côté
courroie.
Desserrer les deux vis de pression du palier côté
courroie.
Conduire l’arbre vers le côté courroie.
Pousser l’entretoise de palier côté courroie
pour la serrer contre le palier et la verrouiller en
place.
Serrer les vis de pression du palier côté courroie.
Serrer les vis de pression du palier côté lames.
Installer le chapeau de palier avec le graisseur Face au côté
articulation du couvercle de rotor.
enlever le blocage du rouleau d’alimentation.
abaisser l’ensemble de rouleau d’alimentation et, selon la
méthode utilisée, réinstaller les ressorts ou visser l’arbre
central de vérin hydraulique vers le bas.
Vérifier que le dégagement de la lame par rapport à
l’enclume est de 1/16 à 1/8” sur toutes les lames.
Basculer le couvercle d’accès sur le disque.
remettre en place les deux boulons de 3/8 pouces retenant le
couvercle d’accès à l’ensemble du bâti principal et les serrer.
•
•
•
•
•
•
4.
5.
6.
7.
8.
9.
10.
11.
12.
•
•
•
•
•
•
14.
15.
16.
17.
18.
19.
20.
5.8 PaLiers de disqUe
le remplacement des paliers de disque ne doit être fait que par
un technicien qualifié du service courant.
l’orientation du trou du verrou de palier dans le verrou n’est
pas centrée dans le support.
NOTe
