19 DÉCHIQueteuSe À Plateau tournant
SERVICE & ENTRETIEN
aVant D’InSPeCter ou D’eFFeCtuer le SerVICe De toute PIÈCe De Cette MaCHIne, CouPer la SourCe D’ÉnerGIe, DÉSeMBraYer
l’HYDraulIQue, ouVrIr l’ÉCran De ProteCtIon et S’aSSurer Que touteS leS PIÈCeS MoBIleS Sont VenueS À un rePoS CoMPlet.
aVerTissemeNT
les lames de déchiquetage sont tranchantes ! Faire attention
quand on travaille sur la machine pour éviter les blessures.
aVerTissemeNT
les lames de déchiquetage s’émoussent au bout d’un certain
temps, ce qui rend le déchiquetage difficile et ajoute une contrainte
supplémentaire sur la machine. un déchiquetage médiocre est
habituellement le résultat de lames de déchiquetage émoussées.
on recommande que les lames soient aiguisées toutes les 5 - 15
heures ou si la performance de la déchiqueteuse a baissé. Chercher
les symptômes suivants et aiguiser les lames si nécessaire.
Sévères vibrations quand on introduit le matériau dans la
déchiqueteuse.
les branches ayant des petits diamètres ne s’introduisent
pas d’elles-mêmes.
les copeaux se déchargent inégalement ou ont des queues
fibreuses, particulièrement dans le déchiquetage des
branches vertes.
avant d’aiguiser les lames de déchiquetage, vérifier s’il y a des
dommages permanents. remplacer la lame si:
Il y a des fissures, des coins brisés ou des entailles
supérieures à 1/8” (Figure 5.2).
la base du bord de coupe est usée ou a été réaffûtée de
sorte que le bord s’étende sur moins de 1/16” au-dessus de
la fente de déchiquetage du disque.
1.
2.
3.
1.
2.
5.3.1 eNLeVer Les Lames
retirer les deux boulons de retenue de 3/8 pouces qui fixent
le couvercle d’accès sur l’ensemble du bâti principal.
Basculer le couvercle d’accès pour permettre d’avoir
accès au disque. Faire tourner le disque de sorte que les
boulons qui retiennent les lames de déchiqueteuse soient
accessibles.
Installer le verrou de disque (Section 5.2). le disque
empêche maintenant le retrait des lames. Pour avoir accès
aux lames restantes, retirer le poinçon ou le tournevis et
repositionner le disque. remettre le poinçon ou le tournevis
dans le trou du verrou de disque.
retirer les écrous de verrou de sécurité (sur le côté arrière
du disque de la déchiqueteuse) et les vis à tête plate retenant
les lames sur le disque.
1.
2.
3.
4.
Figure 5.2 - Causes de remplacement
.13
5.3 Lames de dÉcHiqUeTaGe 5.2 VerrOU de disqUe
Suivre les étapes ci-dessous pour installer le verrou de disque:
Il y a un trou dans le chapeau d’arbre, l’arbre de vérin de
disque et un trou correspondant dans le support monté sur
le côté avant du palier de disque.
Faire tourner l’ensemble de disque jusqu’à ce que le trou
sur l’arbre de vérin de disque s’aligne avec les trous dans
le chapeau et le support d’arbre de disque.
Installer un poinçon ou un tournevis dans le chapeau d’arbre
de disque, le support et l’arbre.
retirer le poinçon ou tournevis quand le service et/ou
l’entretien est achevé.
1.
2.
3.
4.

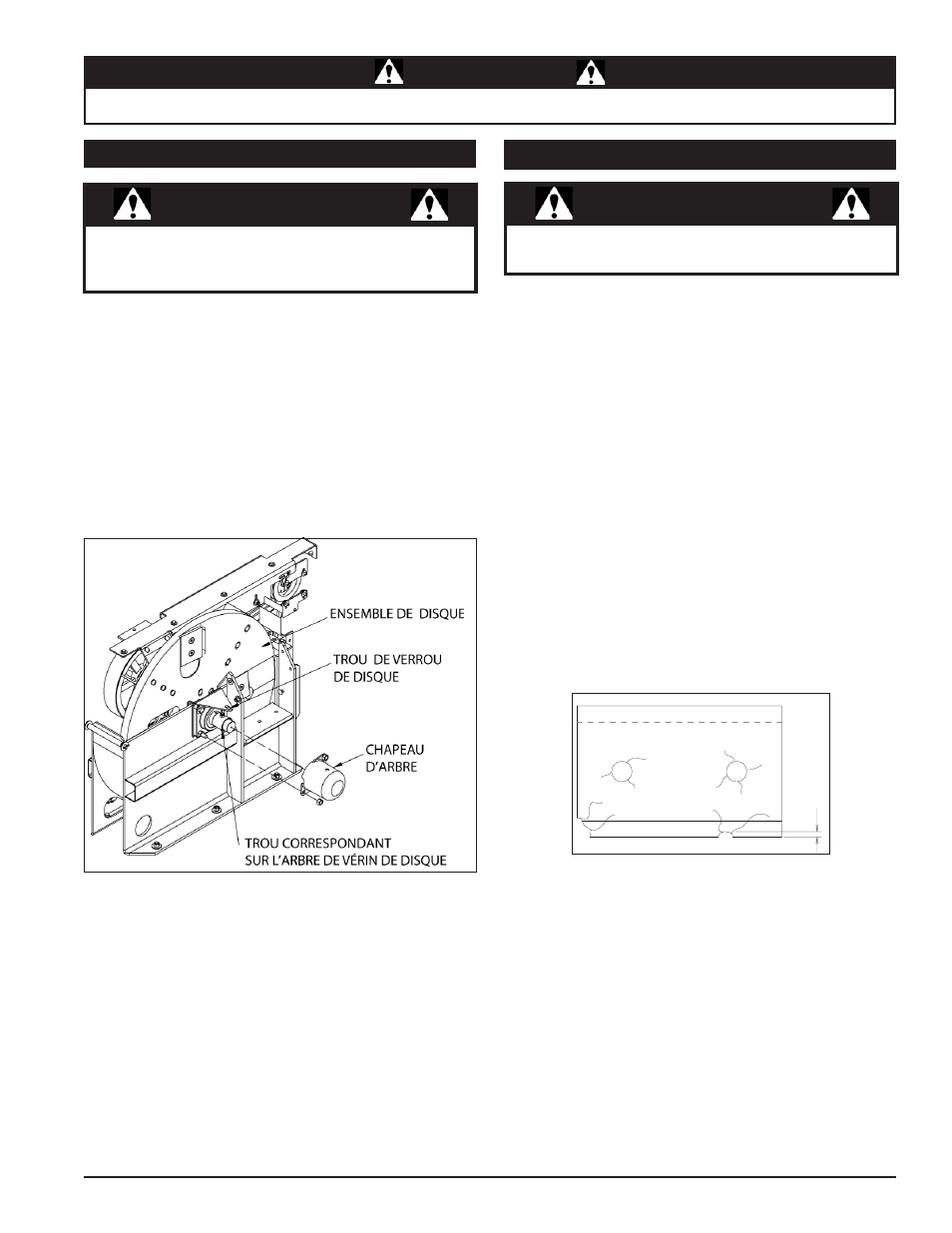

Figure 5.1 – Verrou de disque
l’ensemble de disque possède un mécanisme de verrouillage.
Quand on travaille sur l’ensemble de disque, le mécanisme
de verrouillage doit être utilisé à tous moments.
aVerTissemeNT
