DÉCHIQueteuSe À Plateau tournant 14
FONCTIONNEMENT
4.5 reLeVer/abaisser Le cOUVercLe
d’accÈs
Faire tourner la trémie de décharge de sorte qu’elle soit
parallèle au couvercle d’accès.
enlever les deux boulons 3/8” x 1-1/4”, écrous et rondelles
fixant le couvercle d’accès sur le bâti de la déchiqueteuse.
après avoir abaissé le couvercle d’accès, fixer le couvercle
d’accès sur le bâti de la déchiqueteuse en utilisant deux
boulons 3/8” x 1-14”, écrous et rondelles.
1.
2.
3.

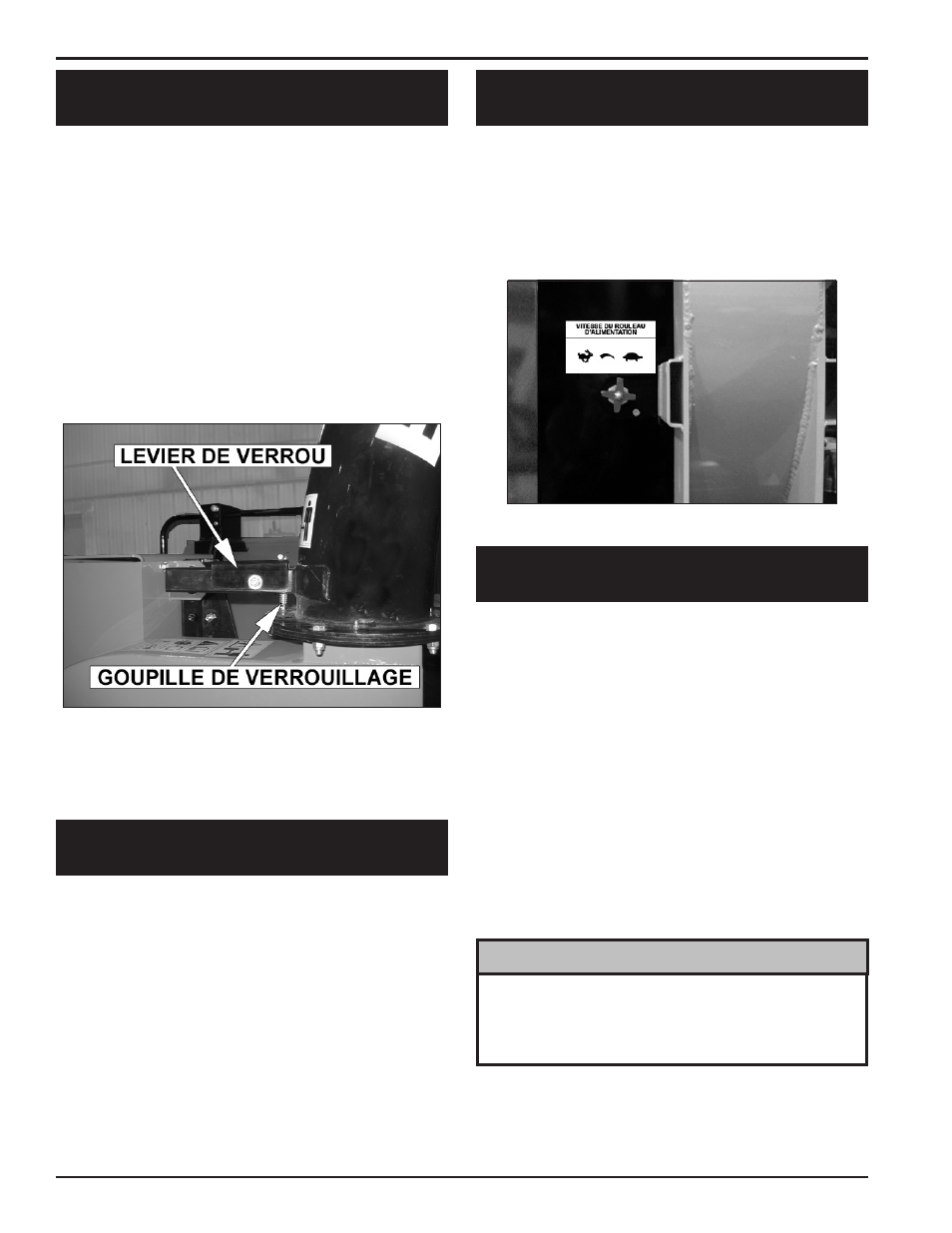

Figure 4.1 – Pour diriger la goulotte/chapeau d’évacuation
la commande de vitesse du rouleau d’alimentation est utilisée
pour permettre à l’opérateur d’avoir une meilleure commande du
matériau introduit dans la déchiqueteuse.
Pour avoir un déchiquetage optimal, on recommande que le
rouleau d’alimentation fonctionne à un débit plus rapide pour
les petites branches et à un débit plus lent pour les grosses
branches.
4.6 cOmmaNde de ViTesse dU rOULeaU
d’aLimeNTaTiON
Figure 4.2 – Commande de vitesse du rouleau d’alimentation
4.7 cONTrÔLeUr d’aLimeNTaTiON de
La dÉcHiqUeTeUse
la déchiqueteuse est équipée d’un contrôleur d’alimentation
préprogrammé. le contrôleur est situé sur le bâti de la
déchiqueteuse au-dessus de la trémie. le contrôleur prend en
charge une variété de fonctions y compris la surveillance des
tPM du disque de la déchiqueteuse, la commande du rouleau
d’alimentation et la production d’alertes d’entretien de routine. la
barre de commande située sur la trémie d’alimentation commande
le rouleau d’alimentation.
Les fonctions du contrôleur sont décrites avec plus de
détails ci-dessous:
le contrôleur fait fonctionner le rouleau d’alimentation.
Il surveille les tPM du disque de la déchiqueteuse et ne
fonctionne pas tant que le moteur n’a pas atteint les tPM
nominaux. Si le disque de la déchiqueteuse baisse au-
dessous des tPM normaux de fonctionnement, le rouleau
d’alimentation s’arrête. lorsque le disque de déchiqueteuse
revient aux tPM normaux de fonctionnement, le rouleau
d’alimentation s’engage à nouveau.
le contrôleur a aussi une fonction “d’essayer à nouveau”. Il
surveille la pression hydraulique du rouleau d’alimentation.
S’il détecte que le niveau est trop haut (le rouleau
d’alimentation devient obstrué), le contrôleur changera le
sens de marche du rouleau d’alimentation, ce qui permet de
1.
2.
Il est important d’amener le moteur aux tPM nominaux
avant de faire fonctionner la déchiqueteuse. le contrôleur
d’alimentation de déchiqueteuse exige que le disque de
la déchiqueteuse tourne aux tPM nominaux pour son
fonctionnement.
NOTe
la goulotte d’évacuation peut tourner de 360° et se verrouiller
dans différentes positions en utilisant le levier de verrou
d’évacuation. le chapeau d’évacuation dirige la hauteur et la
distance auxquelles le matériau déchiqueté est soufflé.
régler la goulotte d’évacuation en appuyant vers le bas sur le
levier de verrou et en faisant tourner la goulotte d’évacuation
jusqu’à ce que le déflecteur d’évacuation soit face à la position
désirée. relâcher le levier de verrou d’évacuation et faire tourner
un peu la goulotte d’évacuation jusqu’à ce que la goupille de
verrouillage se mette en place d’un coup sec dans l’un des trous
sur la base du tube d’évacuation (Figure 4.1.)
ajuster le chapeau d’évacuation en tournant le bouton situé sur le
côté. tourner le bouton dans le le sens inverse des aiguilles d’une
montre pour desserrer le chapeau d’évacuation. ajuster jusqu’à
la position désirée. tourner le bouton dans le sens des aiguilles
d’une montre pour fixer le chapeau d’évacuation.
4.4 direcTiON de La GOULOTTe
d’ÉVacUaTiON
