Fonctionnement
KL1904 27
4.3.1.3 Diag 3 (rouge) et Diag 4 (rouge)
Les LED Diag 3 et Diag 4 indiquent une erreur interne de borne.
Retour de la borne
Remarque
Ces erreurs entraînent l’arrêt de la borne. La borne doit être soumise à un contrôle par
Beckhoff Automation GmbH.
LED Diag 3 (rouge) LED Diag 4 (rouge) Cause de l’erreur
allumée clignote (voir code de clignotement
ci-dessous) µC1
allumée arrêt µC2

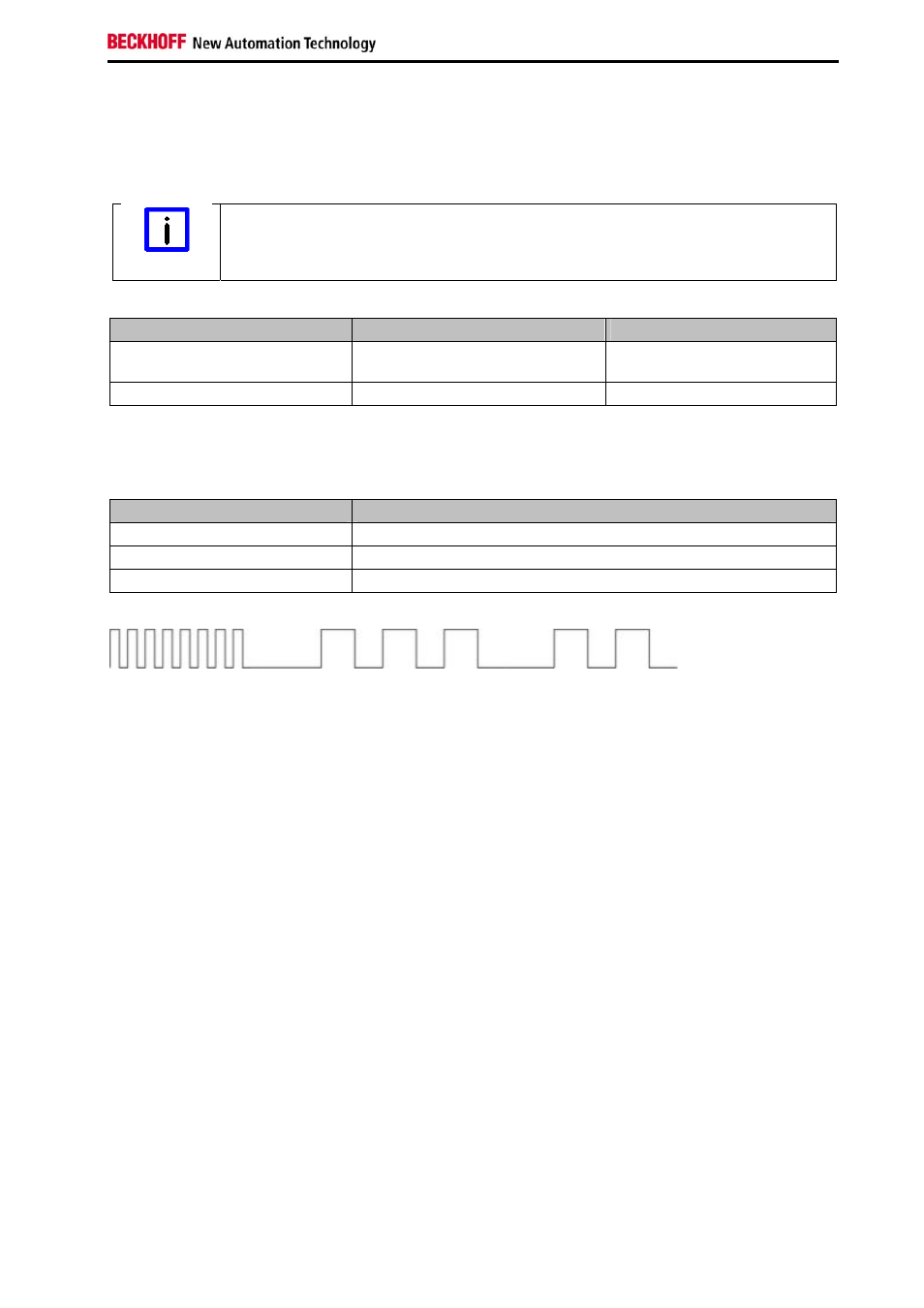

En cas d’erreur, la LED Diag 4 indique le code de clignotement qui correspond à l’erreur. Les codes de
clignotement sont structurés comme suit :
Succession des clignotements Signification
Clignotement rapide Début du code de clignotement
première séquence lente Code d’erreur
deuxième séquence lente Argument d’erreur
Début Code d’erreur Argument d’erreur
Comptez le nombre d’impulsions de clignotement suite au clignotement rapide
• pour constater le code d’erreur lors de la première séquence lente
• pour constater l’argument d’erreur lors de la deuxième séquence lente
Après la deuxième séquence lente, le code de clignotement est répété et recommence avec un
clignotement rapide.
