Fonctionnement
24
KL1904

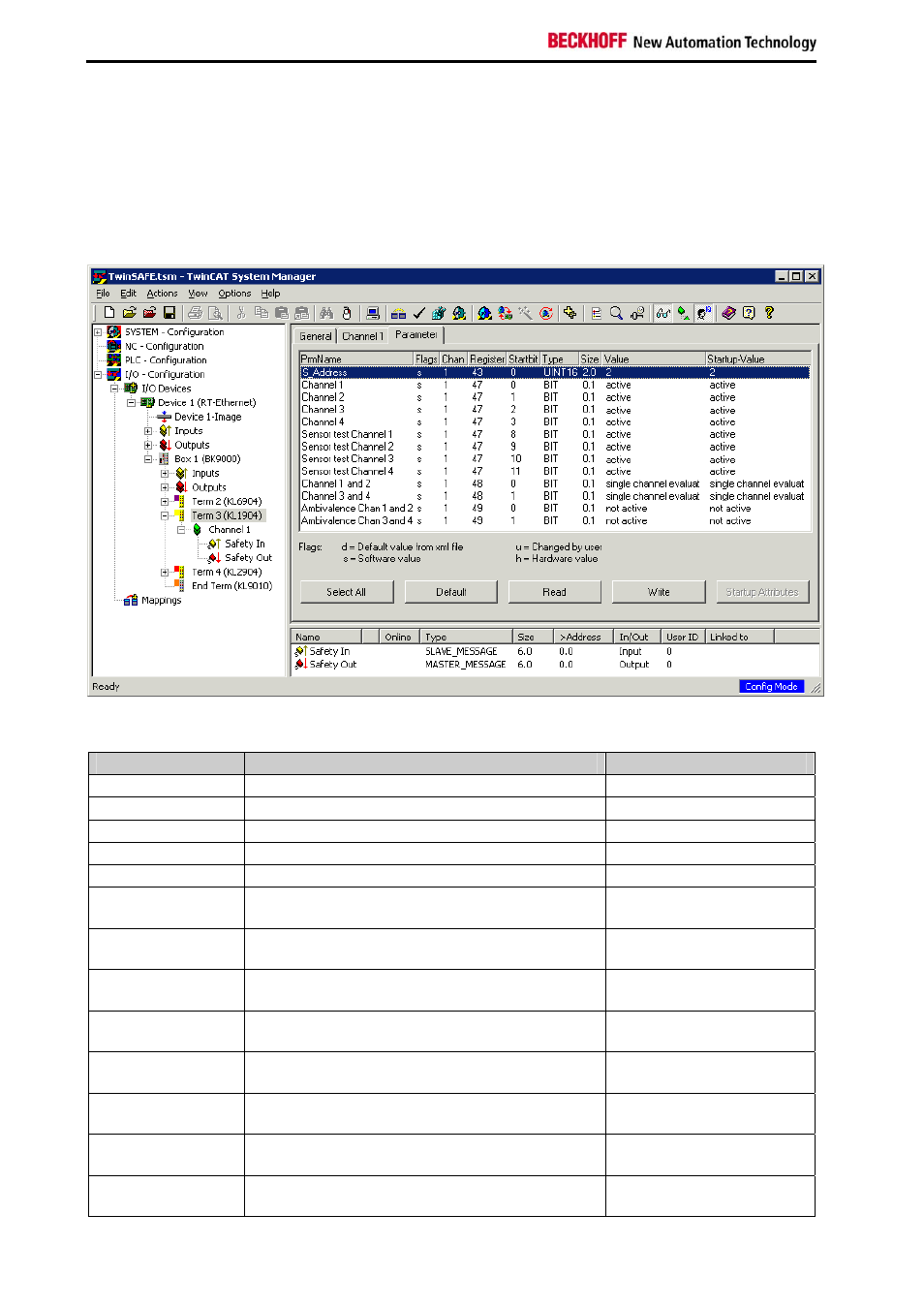

4.2.5 Enregistrement de l’adresse TwinSAFE et des paramètres dans le System
Manager
L’adresse TwinSAFE réglée sur la commutateur DIP doit également être enregistrée sous l’onglet
Paramètres
(entrée S_Address).
Aperçu des paramètres
Nom de paramètre
Signification
Valeurs
S_Address
Adresse du commutateur DIP
1 à 1023
Canal 1
Activation du canal 1
actif / inactif
Canal 2
Activation du canal 2
actif / inactif
Canal 3
Activation du canal 3
actif / inactif
Canal 4
Activation du canal 4
actif / inactif
Test capteur canal 1
Le signal horloge du raccord Input1+
est testé sur le raccord Input1-.
actif / inactif
Test capteur canal 2
Le signal horloge du raccord Input2+
est testé sur le raccord Input2-.
actif / inactif
Test capteur canal 3
Le signal horloge du raccord Input3+
est testé sur le raccord Input3-.
actif / inactif
Test capteur canal 4
Le signal horloge du raccord Input4+
est testé sur le raccord Input4-.
actif / inactif
Canal 1 et 2
Pour une évaluation à deux canaux, les entrées 1
et 2 doivent présenter le même état de signal
Évaluation 1
canal / évaluation 2 canaux
Canal 3 et 4
Pour une évaluation à deux canaux, les entrées 3
et 4 doivent présenter le même état de signal
Évaluation 1
canal / évaluation 2 canaux
Ambivalence
Canal 1 et 2
Si elles sont actives, les entrées 1 et 2 doivent
présenter des états de signal différents
inactif / actif
Ambivalence
Canal 3 et 4
Si elles sont actives, les entrées 3 et 4 doivent
présenter des états de signal différents
inactif / actif
