Fonctionnement
KL1904 25
4.2.5.1 Configuration de la KL1904 pour des barrières lumineuses, grilles lumineuses, rideaux
lumineux etc.
À partir de la version de firmware 17, la KL1904 supporte également le raccordement direct de dispositifs
de protection sans contact avec deux sorties à test automatique comme par exemple les barrières
lumineuses, les grilles lumineuses, les rideaux lumineux, les lecteurs laser etc.

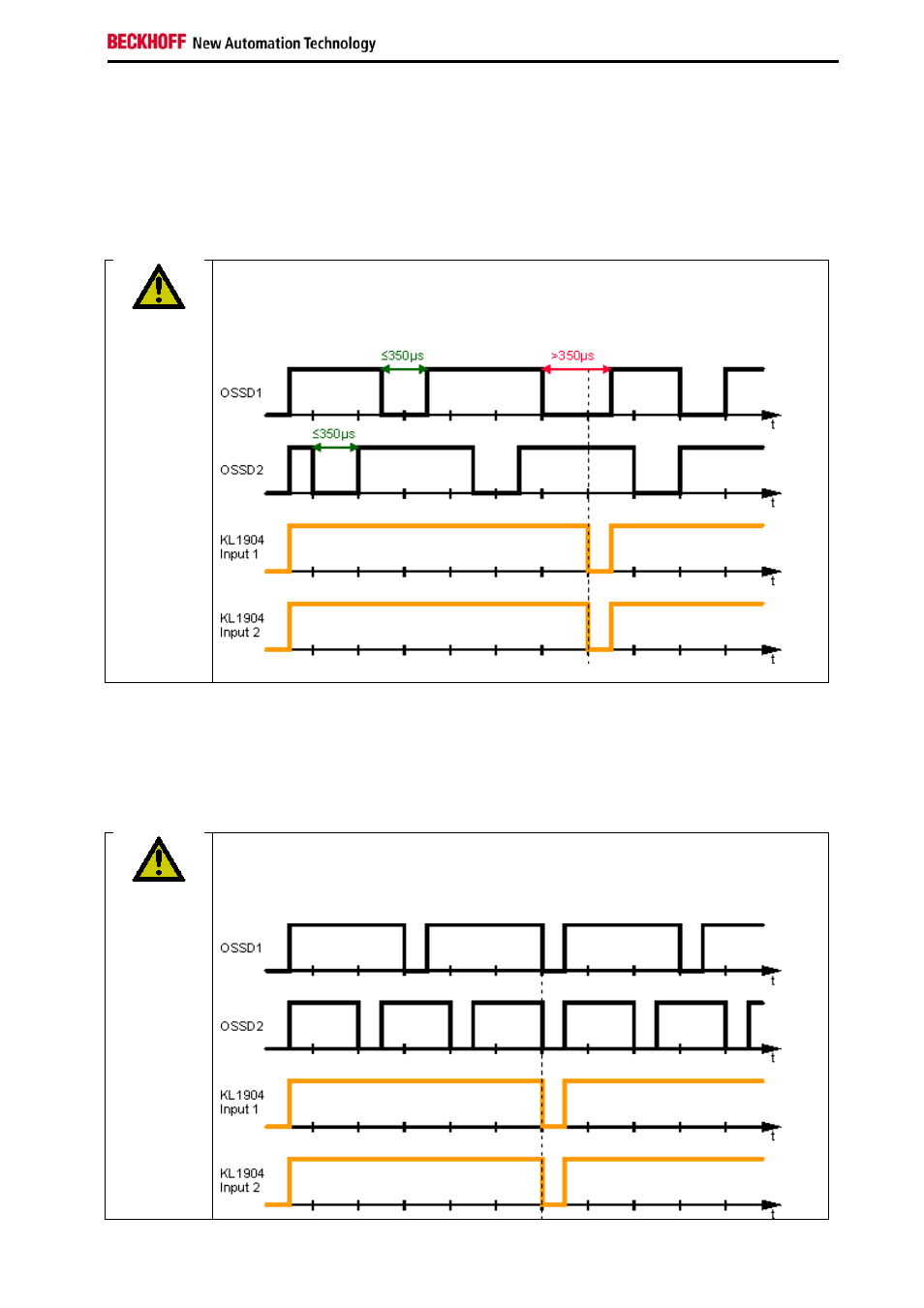

Capteurs avec sorties à test automatique
ATTENTION
Seuls des capteurs avec sorties à test automatique – dont l’autotest de capteur ne
dépasse pas une durée de 350 µs - peuvent être raccordées sur la KL1904 !
Paramètres
Pour le raccordement de ces capteurs, veuillez régler les paramètres suivants pour la KL1904 au sein du
TwinCAT System Manager :
• raccordez les deux signaux du capteur soit sur les canaux 1 et 2, soit sur les canaux 3 et 4, puis
activez l’évaluation à deux canaux pour les deux entrées utilisées.
• Réglez le test capteur de la KL1904 sur inactif pour les deux entrées utilisées.
Pas d’autotest de capteur simultané en cas d’évaluation à deux canaux
ATTENTION
Les deux canaux de l’évaluation à deux canaux ne peuvent pas être commutés
simultanément sur LOW par l’autotest de capteur !
