Fonctionnement
26 KL1904

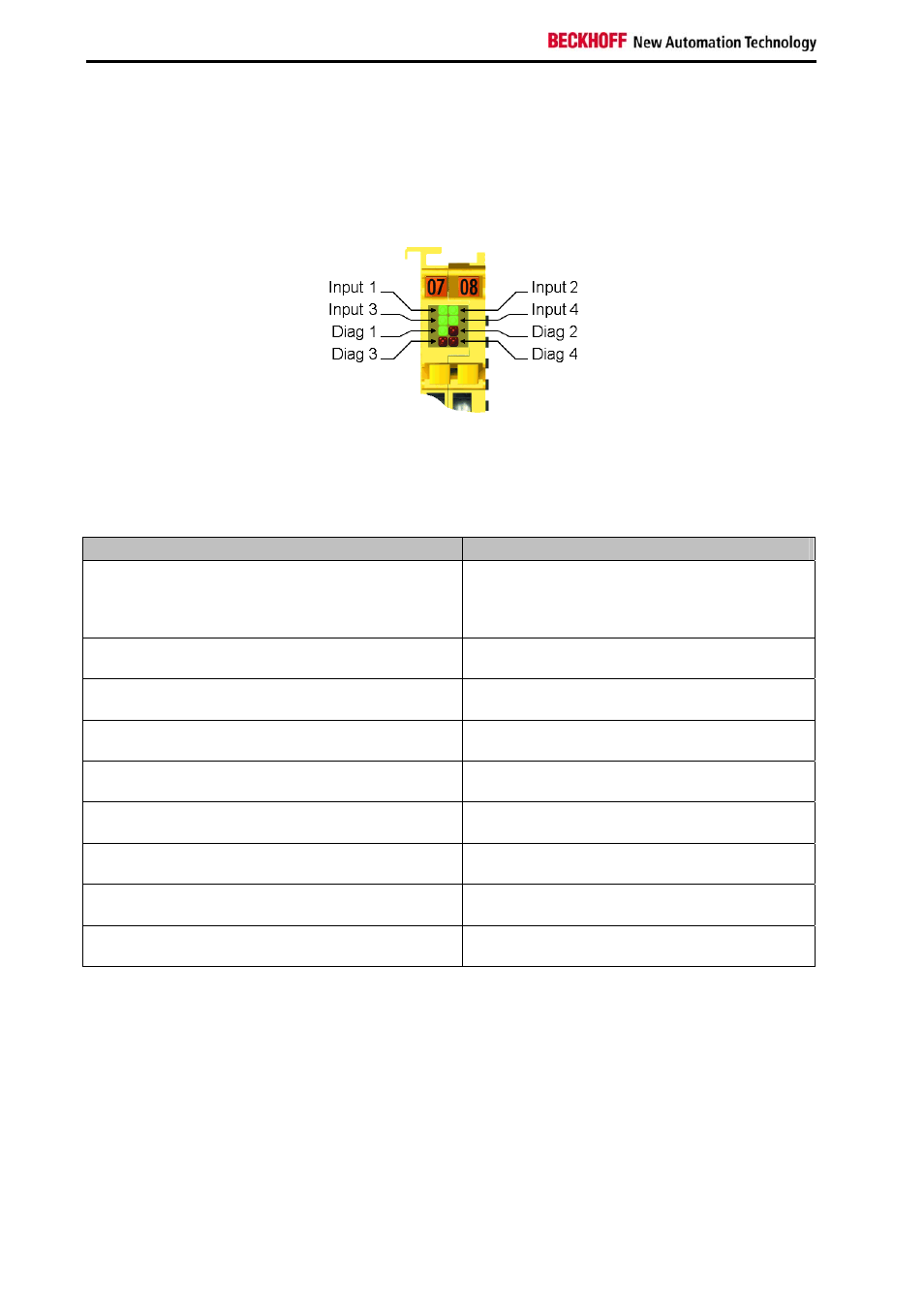

4.3 Diagnostic
4.3.1 LED de diagnostic
4.3.1.1 Diag 1 (verte)
La LED Diag 1 indique l’état de l’interface TwinSAFE.
Code de clignotement Signification
LED allumée en permanence
(à partir de version firmware 17) ou
clignotement cyclique à 1 Hz
(jusque version firmware 16) Fonctionnement normal :
Communication TwinSAFE OK
Clignotement rapide alternant avec 1 impulsion de
clignotement Erreur dans paramètres S (paramètres
TwinSAFE)
Clignotement rapide alternant avec 2 impulsions de
clignotement Erreur dans paramètres I (paramètres
I
ndividuels)
Clignotement rapide alternant avec 3 impulsions de
clignotement Attente de paramètres S et I
Clignotement rapide alternant avec 4 impulsions de
clignotement Paramètres S et I corrects :
attente 1
er message de l’ hôte
Clignotement rapide alternant avec 5 impulsions de
clignotement Erreur chien de garde
Clignotement rapide alternant avec 6 impulsions de
clignotement Erreur CRC
Clignotement rapide alternant avec 7 impulsions de
clignotement Erreur numéro de séquence
Clignotement rapide alternant avec 8 impulsions de
clignotement État intermédiaire sur un capteur
4.3.1.2 Diag 2 (rouge)
La LED Diag2 s’allume en rouge lorsque la borne a détecté une alimentation externe ou connexion
croisée. Lorsque le défaut est éliminé, la LED s'éteint.
