HD SCAN™

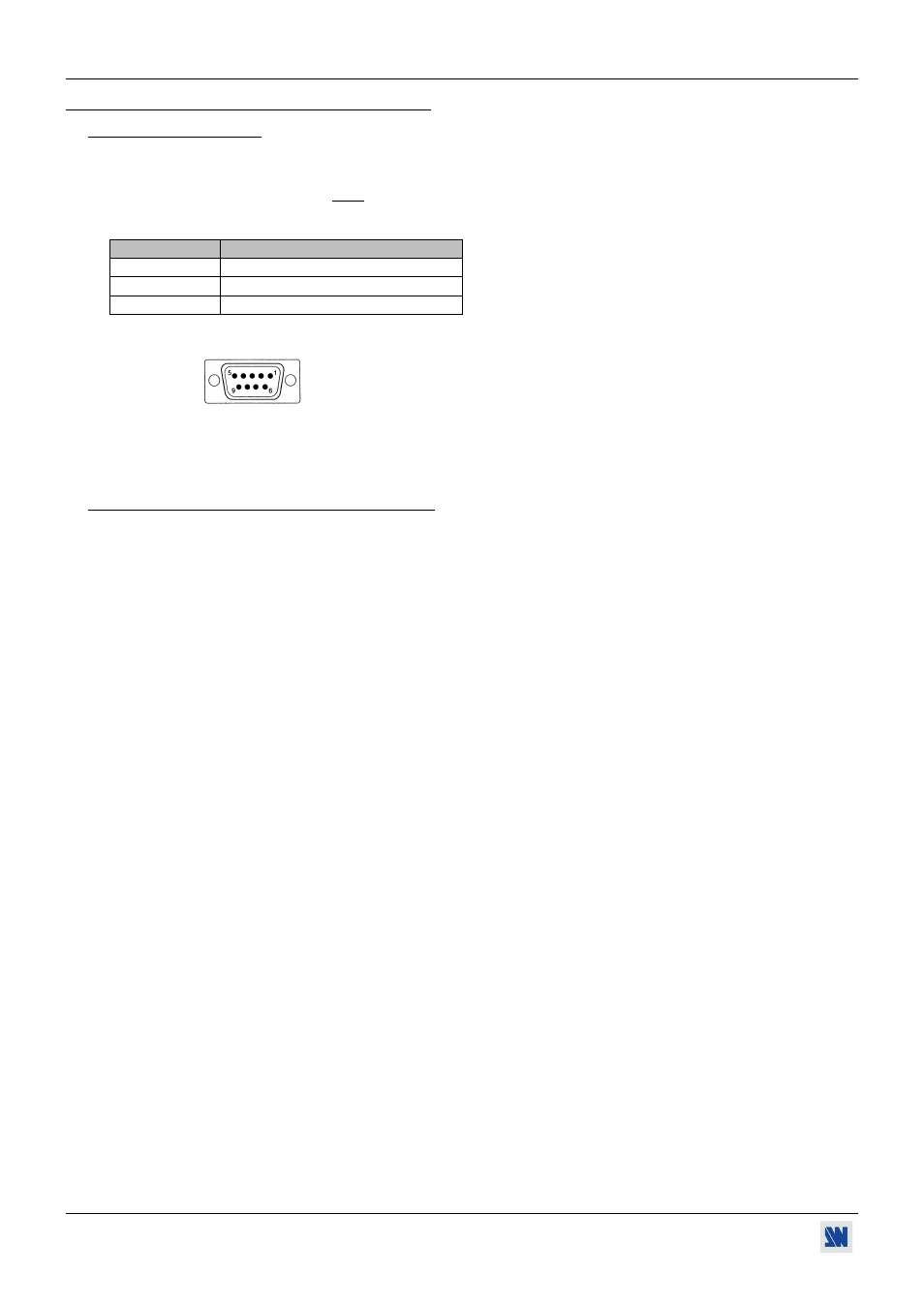

PAGE 36
Chapitre 10 : UTILISATION DU LOGICIEL
10-1. RACCORDEMENTS
• RACCORDEMENT DE LA RS-232
Reliez le port série de votre unité de contrôle (ordinateur) au connecteur (DB 9 femelle) REMOTE CONTROL (RS-
232) du HD SCAN
™ avec un câble droit (DB 9 femelle / DB 9 mâle).
• BROCHAGE
BROCHE FONCTION
2 TRANSMISSION (Tx)
3 RECEPTION (Rx)
5 MASSE (Gnd)
DB 9 femelle
(Face arrière du HD SCAN ™ )
• VITESSE DE TRANSMISSION: 9600 bauds, 8 bits de donnés, 1 bit stop, aucun bit de parité, pas de contrôle de flux.
10-2. LOGICIEL "HD SCAN ™ REMOTE CONTROL"
Votre HD SCAN ™ est livré avec un logiciel de contrôle "HD SCAN ™ REMOTE CONTROL" compatible avec
WINDOWS 95/98/2000/Me/XP. Ce logiciel vous permet d'effectuer tous les réglages par de simple click de la souris
(format de sortie, réglage d'image, etc...).
• INSTALLATION DU LOGICIEL:
c Allumez votre ordinateur et attendez que Windows démarre complètement.
d Insérez le CD-ROM dans votre lecteur: La page d'accueil ANALOG WAY s'ouvre alors automatiquement.
e Sélectionnez le langage des menus du CD-ROM, ensuite cliquez sur "Installer un programme de contrôle à distance"
et sélectionnez le nom votre appareil.
IMPORTANT: Si l'autorun n'est pas actif: A partir du bureau Windows, ouvrez Poste de travail et sélectionnez le
lecteur de CD-ROM. Sélectionnez le dossier Autorun, ensuite sélectionnez le fichier autorun.exe.
f Suivez ensuite les instructions d'installation de Windows.
• DÉMARRAGE:
c Raccordez le câble RS-232 entre l'unité de contrôle et le HD SCAN
™ comme indiqué dans le chapitre 10-1.
d Mettez ensuite sous tension tous les appareils.
e Cliquez sur le fichier XTD920 dans le menu Démarrer-programmes-ANALOGWAY- HD SCAN pour démarrer
le logiciel.
f Cliquez dans le menu Controls et sélectionnez le port Série (Serial port).
Le HD SCAN ™ est maintenant contrôlable par l'ordinateur.
