Chapitre 5 : DESCRIPTION DE L'ÉCRAN LCD
5-1. INTRODUCTION
L'écran LCD est composé de 2 modes : le mode ÉTAT et le mode RÉGLAGE.
• Le MODE ÉTAT indique l'état de l'entrée sélectionnée et l'état de la sortie du HD SCAN ™ .
• Le MODE RÉGLAGE permet de sélectionner et d'ajuster les paramètres du HD SCAN ™ .
5-2. TOUCHES DE CONTRÔLE
L'écran LCD est contrôlé par 3 boutons:
 CONTROL : Tournez ce bouton pour naviguer dans les menus de l’écran LCD.
EXIT MENU : • A partir du MODE ÉTAT, permet d’afficher les menus de réglages.
• A partir du MODE RÉGLAGE permet de :
- revenir au menu précédant,
- revenir au MODE ÉTAT (appuyez plusieurs fois),
- revenir sans valider votre sélection
ENTER : • A partir du MODE ÉTAT, permet de revenir au dernier menu consulté.
• A partir du MODE RÉGLAGE, permet de valider la sélection affichée sur l’écran LCD.
NOTE : Lorsque vous entrez dans le MODE RÉGLAGE, l’écran LCD affichera le MODE ÉTAT après 60 secondes
d’inactivité des boutons de la face avant.
5-3. MODE ÉTAT

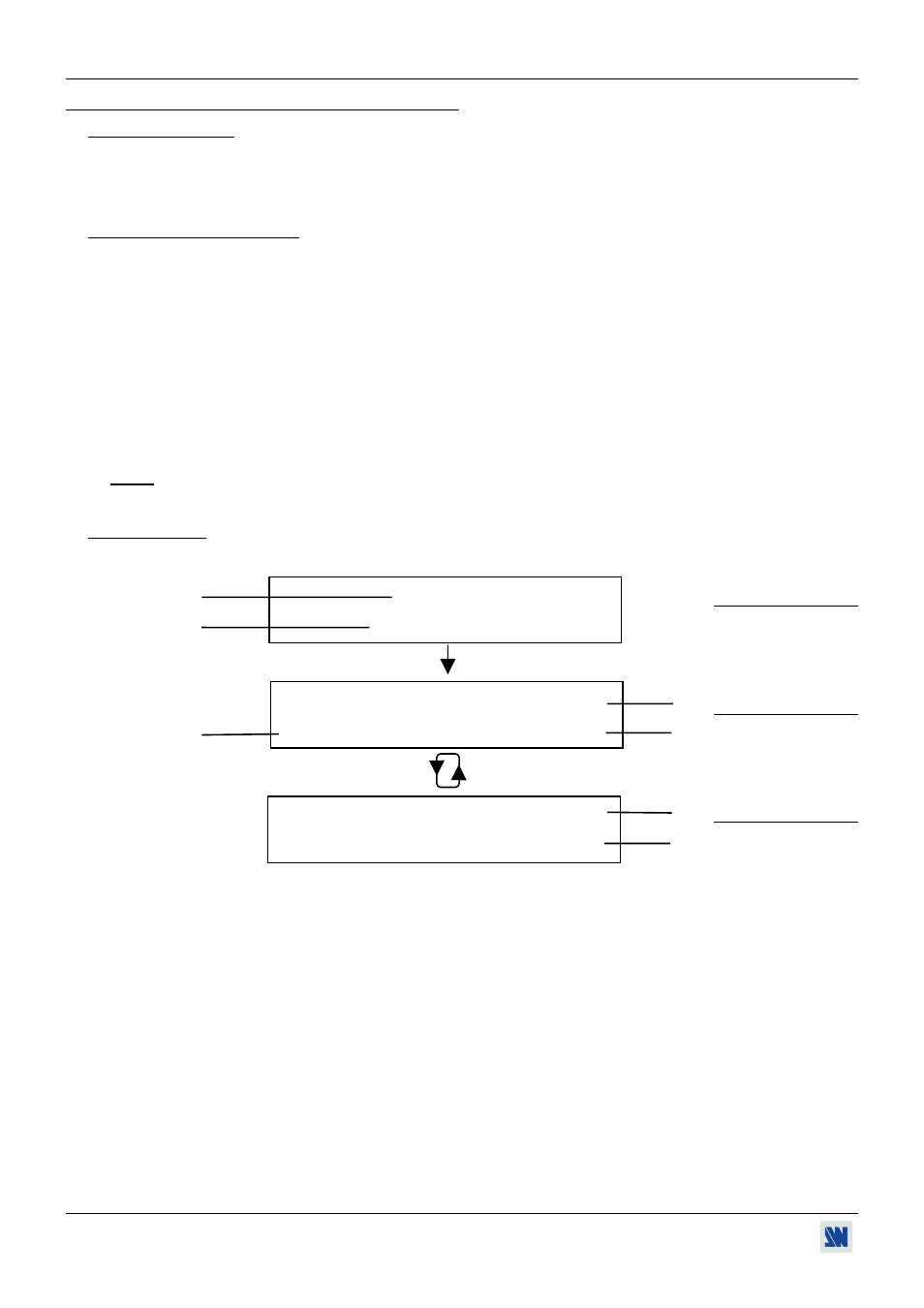

Lorsque vous allumer le HD SCAN ™ , l'écran LCD affiche les indications suivantes:
c HD SCAN MENU DES ÉTATS
d XTD920-HDDG
OUTPUT 1080i f MENU DES ÉTATS
e internal 60 Hz g
INPUT SVGA h MENU DES ÉTATS
GENLOCK none i
c Référence du produit
d Désignation du produit.
e Synchronisation de référence.
f Format de sortie.
g Fréquence trame de sortie.
h Format d'entrée.
i État du GENLOCK.
