----- Centrale de différentiels CBS-8 -------- --- Page Nº 31

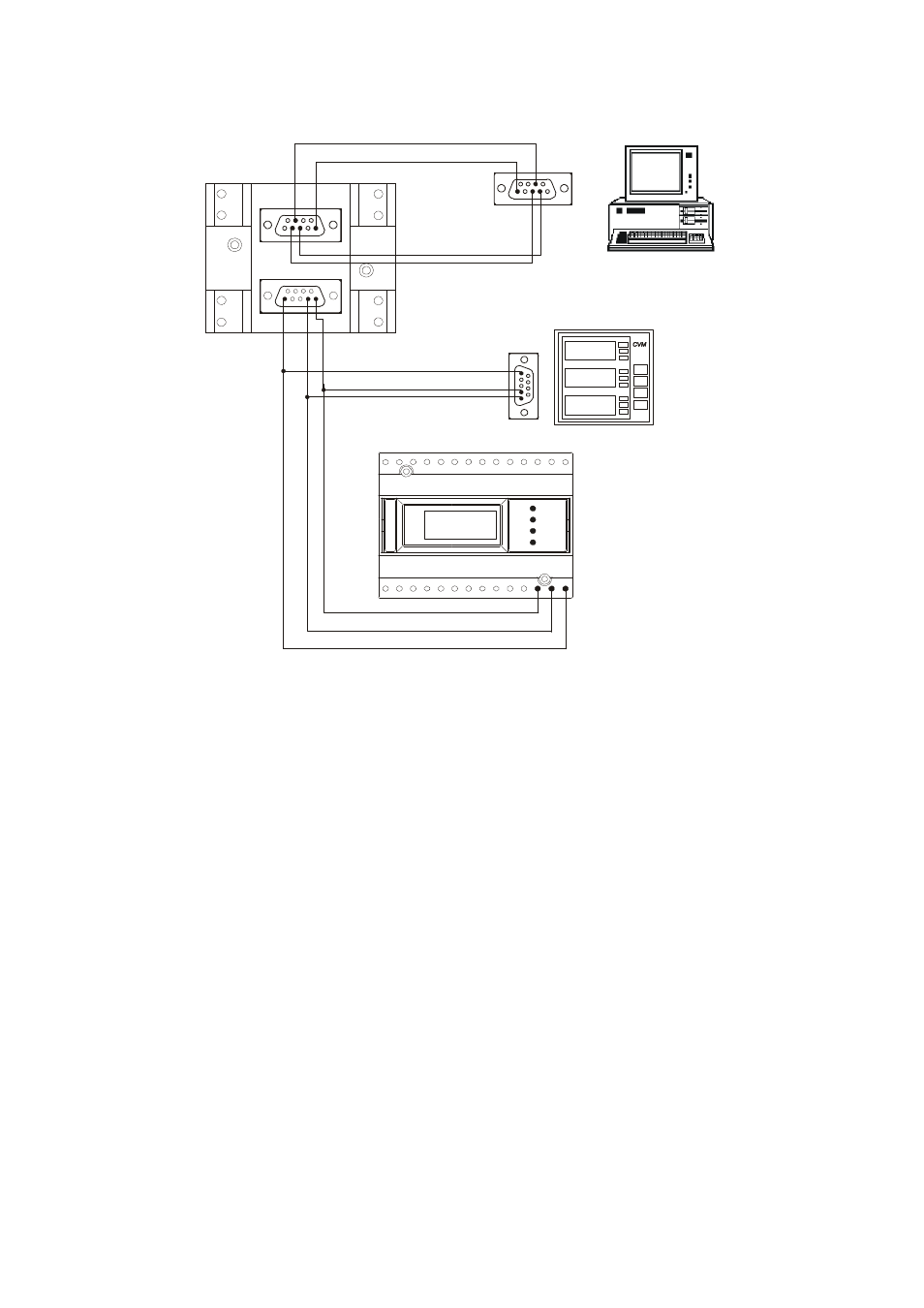

10.2.- Connexion réseau RS-485 à un ordinateur PC ( RS-232 )
A1
A2
5
1
2
14
13
12
5 1 2
7 5
2 3
5 7
3 2
RS-485
RS-232
CONVERTIDOR
DB-9
RS-232 / RS-485
CBS-8
PC
CBS-8
*Si vous utilisez le convertisseur RS485/232 avec un contrôle de RTS (code 770208),
il n’est pas nécessaire d’utiliser la connexion de la broche 7 sur la partie RS-232.
CONVERTISSEUR
