5.1.2.2.- Caractéristiques de déclenchement :
Pour les appareils utilisés seulement comme mesureurs de fuites à la terre, il
suffira de programmer le seuil de déclenchement.
Seuil de déclenchement
L’intensité qui définira le déclenchement du différentiel (relais de manœuvre)
est programmée.
Pour les appareils utilisés seulement comme mesureurs de fuites à la terre, il
faudra programmer la valeur maximum de la fuite à la terre que l’on souhaite
mesurer. Cette valeur est très importante ; en effet, une valeur trop élevée perdra de
la précision et avec une valeur inférieure à la fuite à mesurer, l’entrée se saturera et
la mesure sera incorrecte.

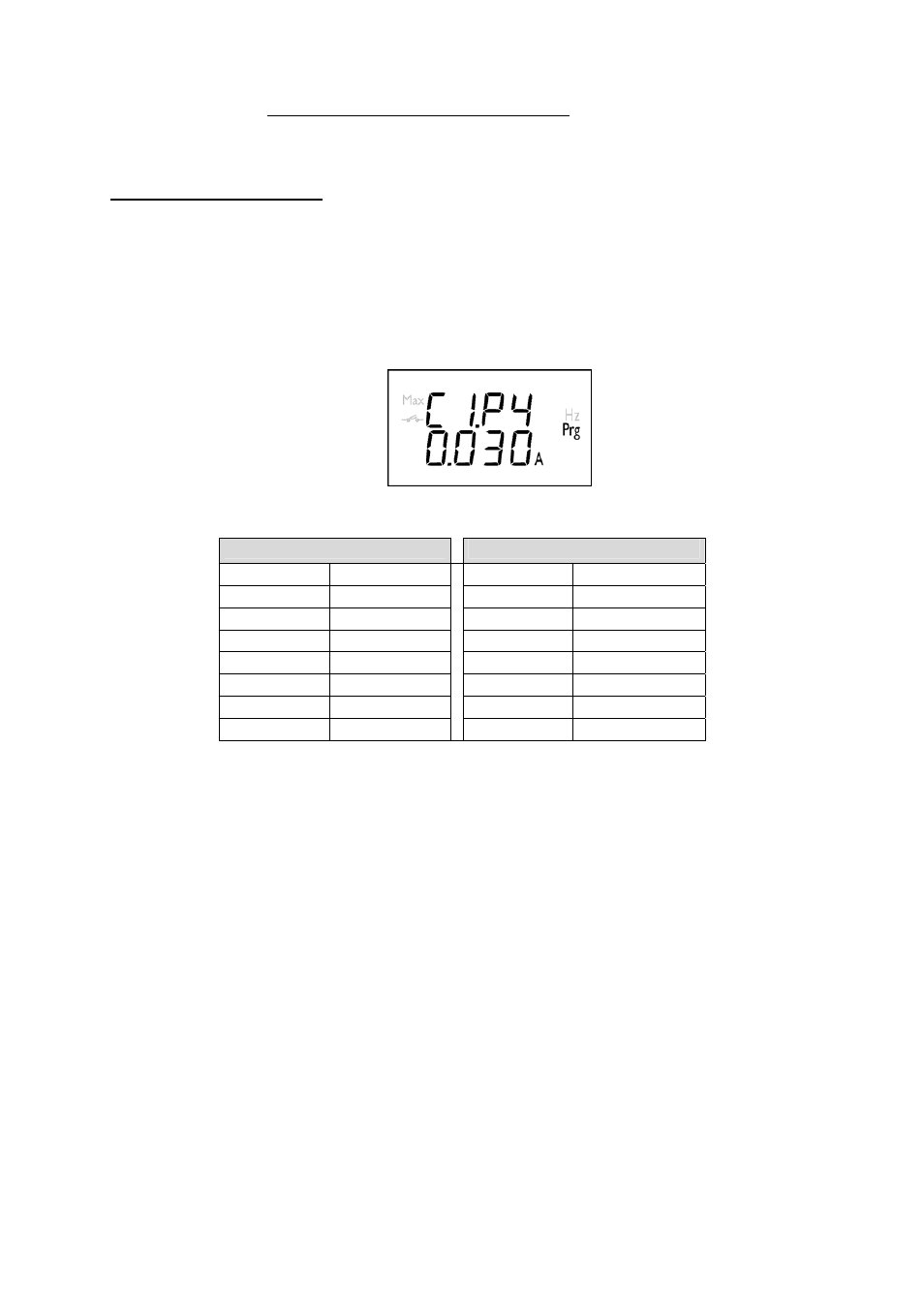

La valeur à programmer doit être l’une des 16 valeurs prédéfinies selon le
toroïdal utilisé :
30 mA ...3A
300 mA ... 30A
30 mA
700 mA
300 mA
7 A
50 mA
800 mA
500 mA
8 A
100 mA
900 mA
1 A
9 A
200 mA
1 A
2 A
10 A
300 mA
1,5 A
3 A
15 A
400 mA
2 A
4 A
20 A
500 mA
2,5 A
5 A
25 A
600 mA
3 A
6 A
30 A
