Page 8
CVM-NRG96
8 M98172501-02-05A
réseau d’alimentation. Le circuit d’alimentation et de mesure de tension sera
connecté avec un câble d’une section minimale d’1 mm
2
.
La ligne du secondaire du transformateur de courant aura une section minimale de
2,5 mm
2
.

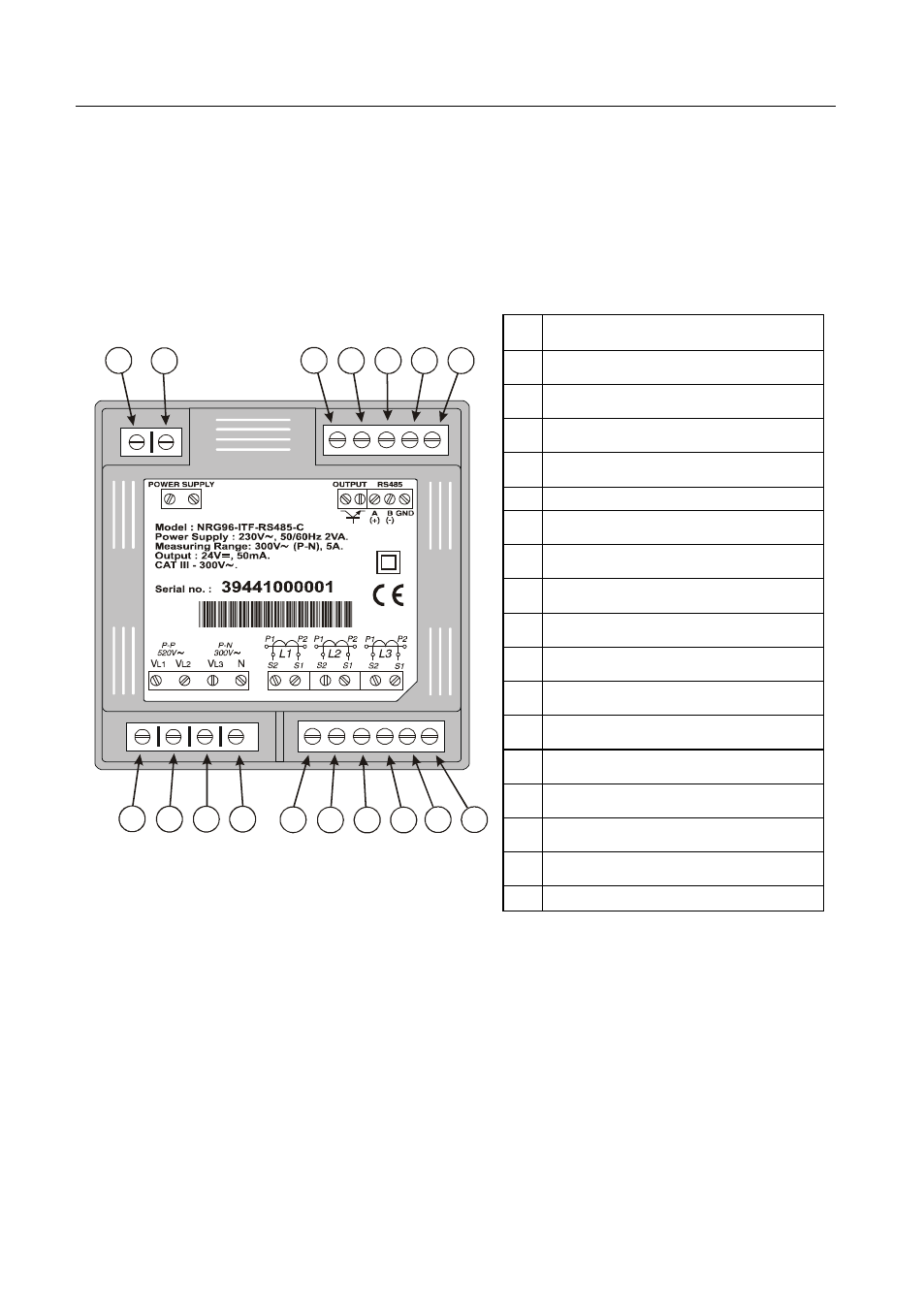

2.3.- Relation de bornes
1
3
8
12
2
5
10
14
16
7
4
9
13
6
11
15
17
Nº Description bornes
1
Entrée tension alimentation
2
Entrée tension alimentation
3
Sortie transistor RL1
4
Sortie transistor RL2
5
RS-485 ( + )
6
RS-485 ( - )
7
RS-485 ( GND )
8
Mesure VL1
9
Mesure VL2
10
Mesure VL3
11
Mesure Neutre
12
Entrée courant AL1 - S2
13
Entrée courant AL1 - S1
14
Entrée courant AL2 - S2
15
Entrée courant AL2 - S1
16
Entrée courant AL3 - S2
17
Entrée courant AL3 - S1
Note :
En interne les bornes 13, 15 et 17 sont unies à la borne 6, Neutre (dans
un modèle non isolé).
Les entrées de courant... / 5 A sont isolées sur le modèle ITF.
