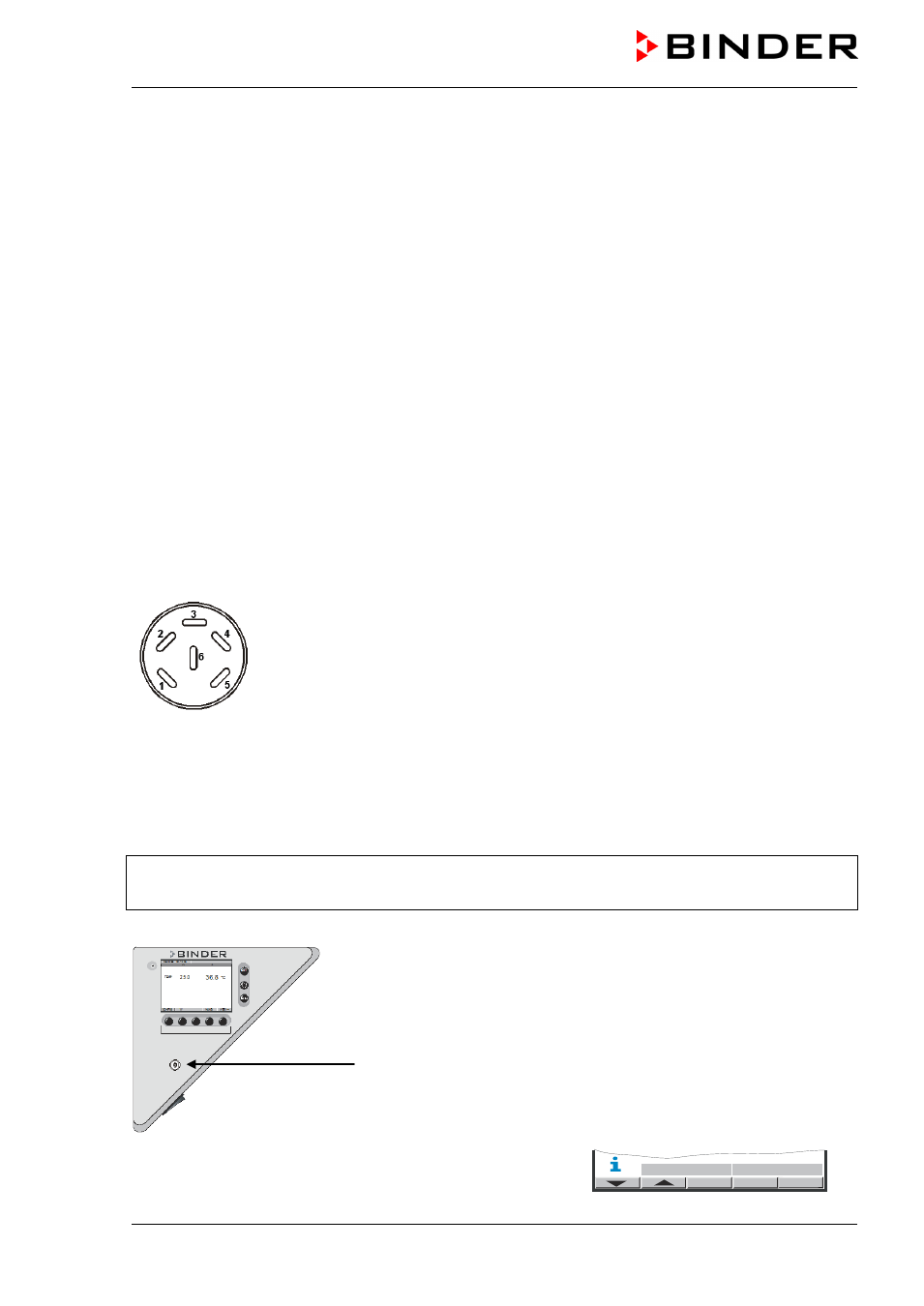

14. Options
14.1 Logiciel de communication APT-COM™ 3 DataControlSystem (option)
L’enceinte climatique pour des conditions variables est régulièrement équipée d’une interface série RS
422 à laquelle on peut brancher le logiciel de communication APT-COM™ 3 DataControlSystem de
BINDER. La valeur actuelle de température est émise dans des intervalles réglables. Le régulateur peut
être programmé graphiquement par l’ordinateur. Le système APT-COM™ permet de brancher jusqu’à 30
appareils. Pour d’autres informations veuillez vous référer au mode d’emploi du logiciel de communication
APT-COM™ 3 de BINDER.
Occupation des pins de l’interface RS 422: Pin 2: RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: Terre
14.2 Sortie analogique pour température (option)
Par cette option, le appareil est équipé avec une sorties analogique de 4-20 mA pour la température.
Cette sortie peut être utilisée pour transmettre des informations à des systèmes ou appareils de
registration externes.
La douille de raccordement DIN (8) située dans le panneau de commande latéral se présente comme
suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
Domaine de température : -40 °C à +180 °C
Une fiche mâle DIN est ajoutée.
Figure 9: Douille DIN de raccordement pour l’option sortie analogique
14.3 Verrouillage du clavier (option)
Les touches de commande du clavier peuvent être verrouillées ou libérées avec le commutateur à clé. En
état verrouillé, il n’est pas possible d’entrer de l’information au régulateur.
Touches de commande du clavier verrouillées :
clé en position verticale
Touches de commande du clavier libérées :
clé tournée à droite
La clé peut être enlevée uniquement en état commande du clavier verrouillée.
Commutateur à clé
Figure 10: Verrouillage du clavier (option)
Si les touches de commande du clavier sont verrouillées, le
message « KEY LOCK » s’affiche à l’écran du régulateur à côté
d’un symbole d’information bleu clignotant.
HAND
W
VIEW->
KEY LOCK
