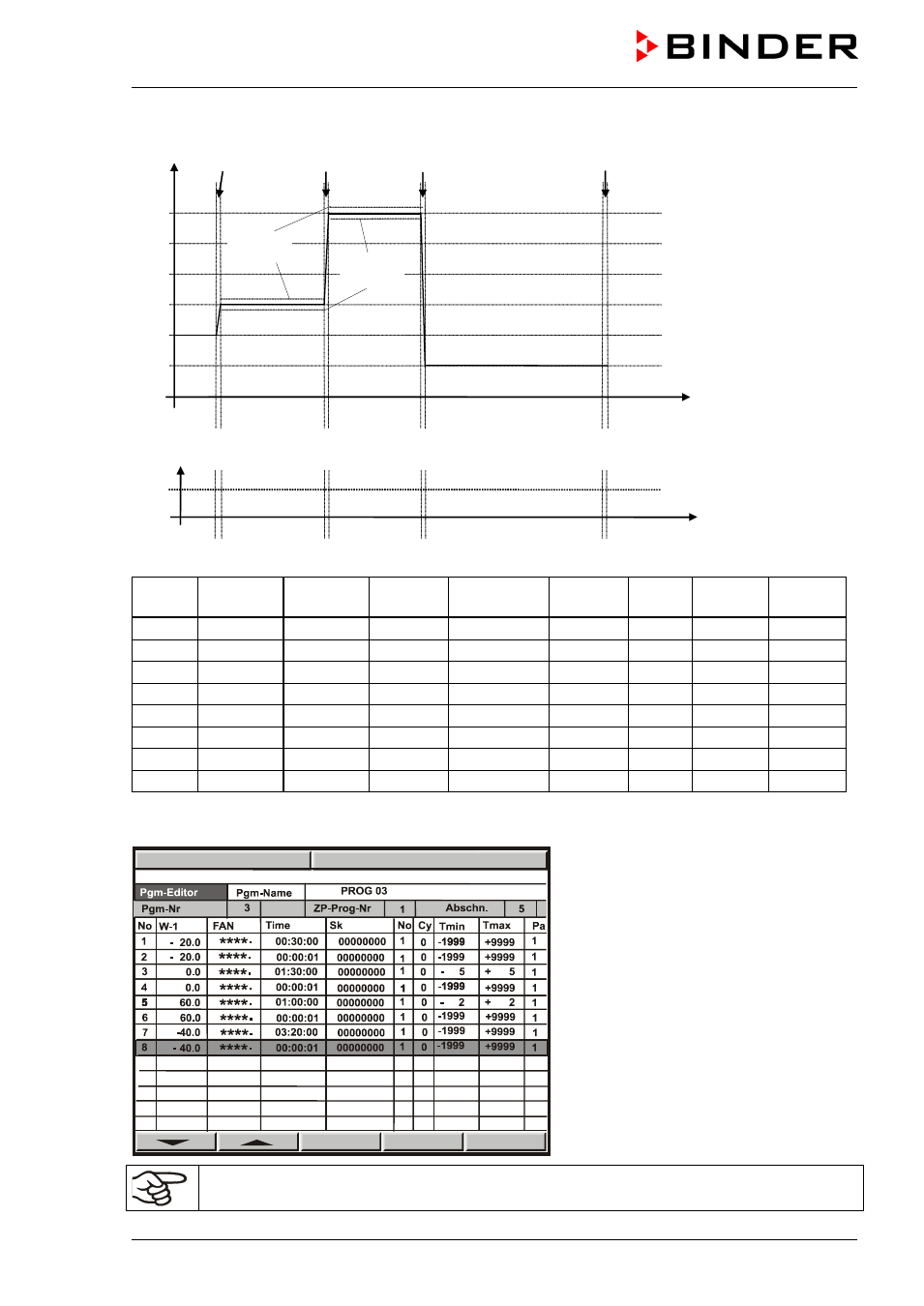

Entrée d'un programme du type saut de valeur de consigne (exemple)
W/°C
t/min.
01 02 03 04 05 06 07 08
30
120
180
380
Tolerance
minimum
Tolerance
maximum
-40
-20
0
20
40
60
Piste de commande 1 = protection anti-condensation
ON
OFF
t/min.
Tableau correspondant à l’exemple de programme mentionné ci-dessus
Section
No.
Val. de
consigne
Ventilateur Période
Piste de
commande 1
Section
obtenue
No. de
cycles
Tol.-Min. Tol.-Max.
01
-20
100 %
00:30:00
Off
1
0
-1999
+9999
02
-20
100 %
00:00:01
Off
1
0
-1999
+9999
03
0
100 %
01:30:00
Off
1
0
-5
+5
04
0
100 %
00:00:01
Off
1
0
-1999
+9999
05
60
100 %
01:00:00
Off
1
0
-2
+2
06
60
100 %
00:00:01
Off
1
0
-1999
+9999
07
-40
100 %
03:20:00
Off
1
0
-1999
+9999
08
-40
100 %
00:00:01
Off
1
0
-1999
+9999
Entrez maintenant ces données dans le tableau de programme d’un des 25 places de programme du
régulateur MB1 :
PGM
09:17:15 15.12.13
En phase de saut (transition rapide), NE PAS programmer des limites de tolérance pour
permettre la vitesse de chauffage et de réfrigération maximales possibles.
