MK (E2.1) 10/2014 page 17/73
2.3 Tableau d’instruments latéral MK

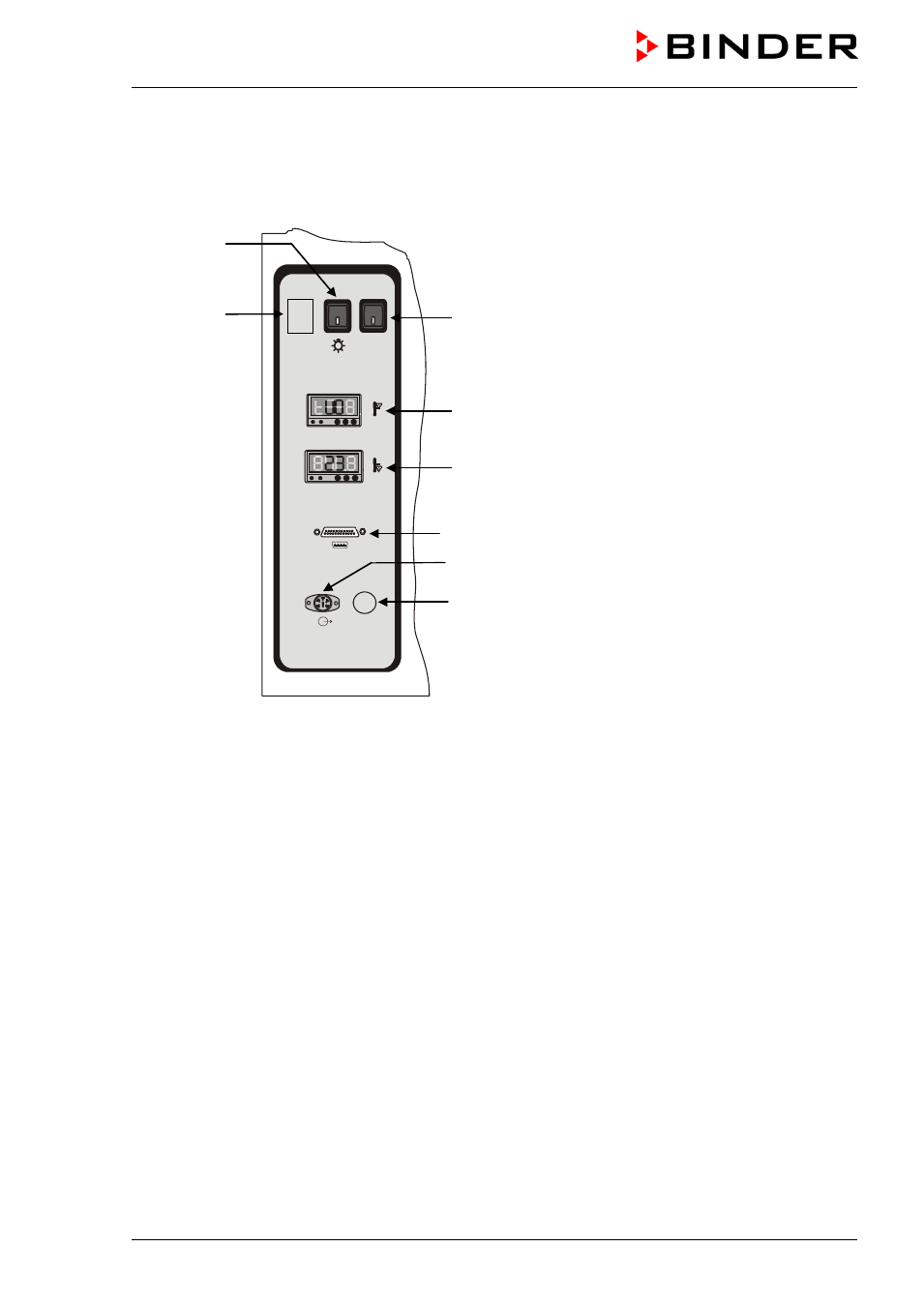

Figure 5: Tableau d’instruments latéral au côté gauche du compresseur frigorifique
avec des options Limiteur de température supérieure et inférieure et sortie analogique
(3) Place disponible pour un interrupteur
(4) Interrupteur de l’éclairage interne
(5) Interrupteur RESET pour limiteur de température supérieure et inférieure classe 2 (option, chap. 11.3)
(6) Limiteur de température supérieure et inférieure classe 2 (Option, chap. 11.3)
(6a) Module supérieur pour la valeur limite de température supérieure
(6b) Module inférieur pour la valeur limite de température inférieure
(7) Interface sérielle RS 422
(8) Sortie analogique (option)
Sortie de la valeur réelle de la température interne comme signal analogique 4-20 mA à une prise
femelle DIN. Champs de mesure 4 mA = -40 °C, 20 mA = +180 °C.
(9) ne pas utilisé
RESET CL. 2.0
(5)
(6a)
(6b)
(7)
(8)
(9)
(4)
(3)
