MK (E2.1) 10/2014 page 26/73

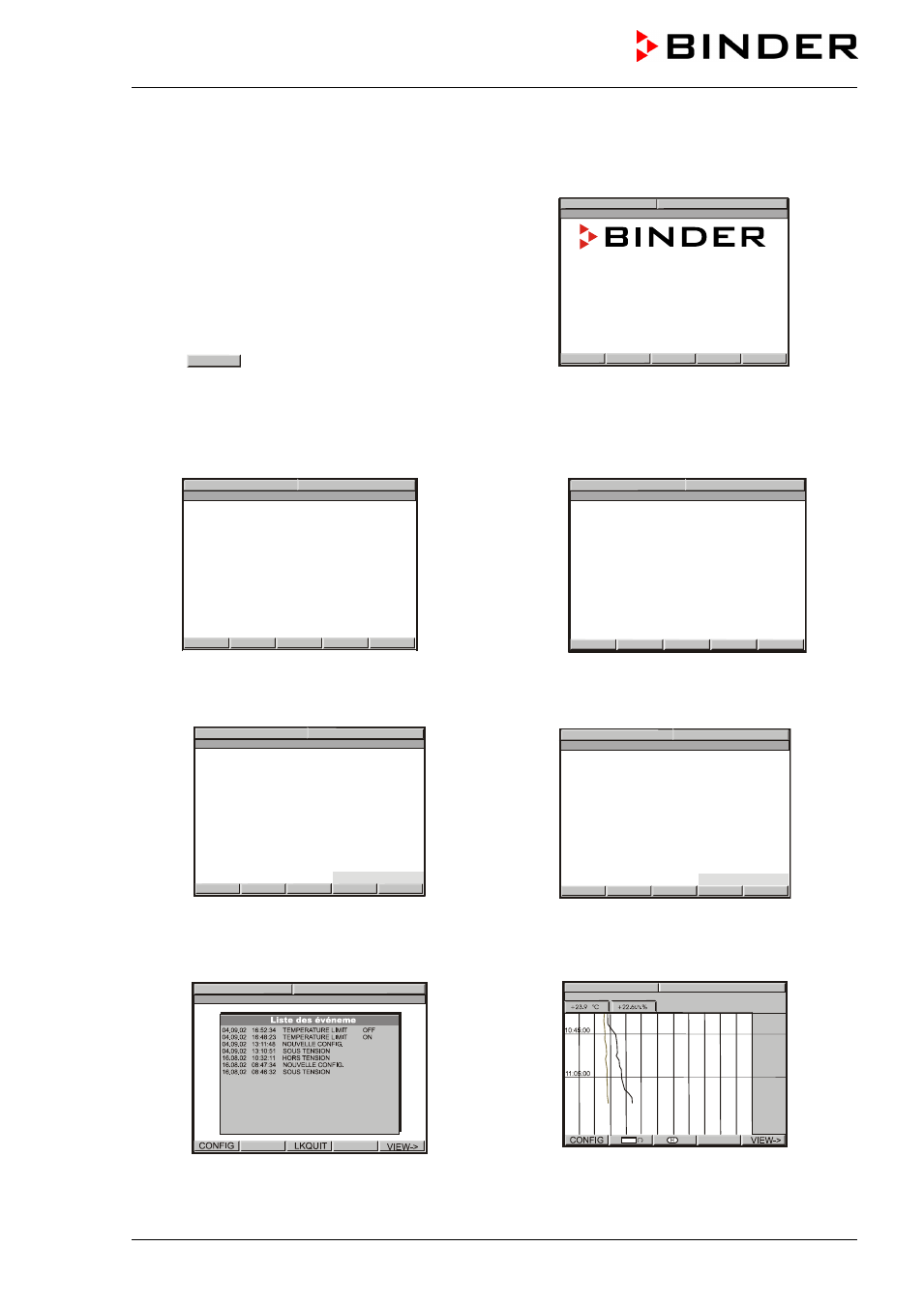

6.2 Tableau synoptique du fonctionnement du régulateur de programmes MB1
Les présentations suivantes sont disponibles au
niveau supérieur:
•
Ecran standard (Position initiale ou Mode de
valeur fixe ou Mode automatique)
• Liste des évènements
• Vue graphique
• Coordonnées.
Le passage de l’une à l’autre se fait par la
touche VIEW -> .
L’ ECRAN STANDARD offre l’affichage simultané
de la valeur de consigne (W) et de la valeur réelle
(X) de la température ou bien de vitesse de
ventilation actuelle.
LES COORDONNEES
08:43:55 20.10.09
Service Hotline
International: +49 7462 205 555
USA Toll Free: +1 866 885 9794
or +1 631 224 4340
: +7 495 988 1517 Россия и СНГ
[email protected]
www.binder-world.com
CONFIG VIEW-> VIEW->
Best conditions for your success
Contactez facilement le service BINDER.
ECRAN STANDARD Position Initiale
W X
08:43:55 15.12.13
CONFIG VIEW-> PGM
TEMP
0.0 26.8
°C
HAND
ou
W X
08:43:55 15.12.13
CONFIG VIEW-> PGM
FAN SPEED
0
%
HAND
La chambre est ni chauffée, ni refroidie. La valeur actuelle (X) s’approche à la température ambiante.
Ventilateur arrêté.
ECRAN STANDARD Mode de valeur fixe
W X
08:43:55 15.12.13
CONFIG VIEW-> PGM
TEMP
40.0
36.8
°C
HAND
La température est réglée à la valeur de consigne
entrée (W).
ECRAN STANDARD Mode automatique
W X
08:43:55 15.12.13 PROGRAM 01/SEC1 00:09:59
CONFIG HAND VIEW-> PGM
TEMP
40.0 36.8
°C
AUTO
Un programme de température entré d’avance par
un tableau de programmation est réalisé.
LISTE DES EVENEMENTS
Liste des 16 derniers évènements ou états critiques
de l’appareil.
FONCTION D’ENREGISTREUR GRAPHIQUE
Possibilité de suivre l’évolution de la température
sur un enregistrement graphique. Un intervalle de
mémorisé de 5 sec correspond à l’archivage et la
représentation des paramètres pendant 2,5 jours.
08:43:55 15.12.13 08:43:55 15.12.13
