M (E2) 10/2014 page 43/71
11.4 Data logger kit
Les BINDER Data Logger offrent un système de mesure indépendant et à longue-terme pour la
température. Ils sont équipés d’un clavier et d’un large affichage LCD aussi que des fonctions d’alarme et
d’une fonction de temps réel. Les données de mesure sont enregistrées dans le Data Logger et se font
lire après le mesurage par l’interface RS232 du Data Logger. Vous pouvez programmer l’intervalle de
mesure, et jusqu’à 64000 valeurs de mesure se font enregistrer. Le logiciel Data Logger Evaluation
Software sert à lire les données. Un protocole combiné d’alarme et d’état se fait sortir directement à une
imprimante en série.
Data Logger Kit T 350 : Domaine de température 0 °C à +350 °C.
Vous trouverez toute information pour l’installation et l’opération dans le manuel de montage
no.art. 7001-0204 et dans le mode d’emploi original du fabricant accompagnant votre Data
Logger.

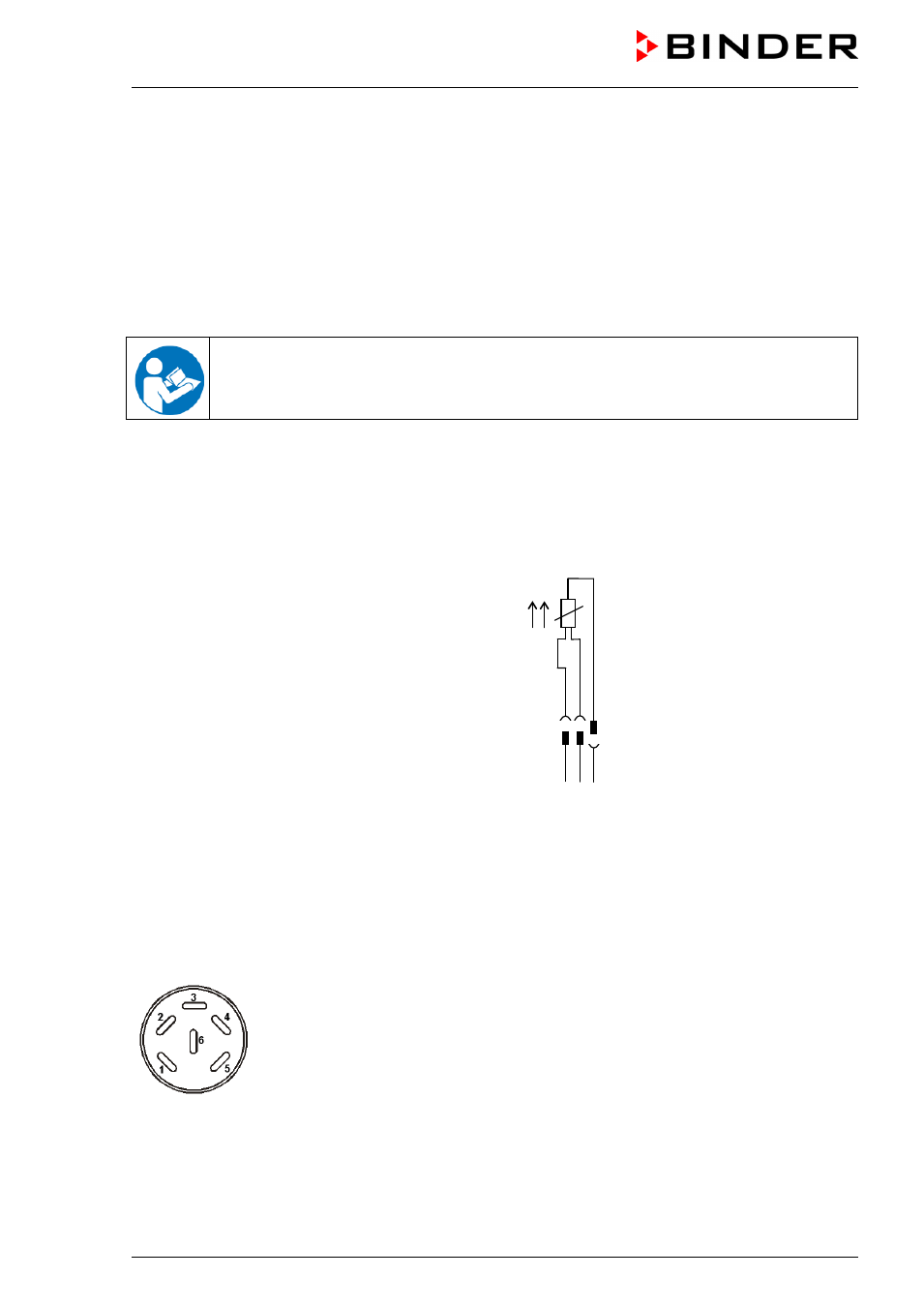

11.5 Sonde de température Pt 100 additionnelle flexible (option)
Avec cette option, une sonde de température Pt 100additionnelle flexible, permet de déterminer la
température interne de la chambre ou la température de la charge par un système d’enregistrement
indépendant à l’entrée Pt 100. Le tube d’usure de la pointe du palpeur Pt 100 flexible peut être plongé
dans des substances liquides.
Données techniques de la sonde Pt 100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure 45 mm de longueur
en acier inox, matériau no. 1.4501
Prise femelle Lemo
Prise mâle Lemo
Figure 11: Option sonde de température Pt 100
11.6 Sortie analogique pour température (option)
Par cette option, le appareil est équipé avec une sorties analogique de 4-20 mA pour la température.
Cette sortie peut être utilisée pour transmettre des informations à des systèmes ou appareils de
registration externes.
La douille de raccordement DIN à l’arrière de l’appareil se compose comme suit :
Sortie analogue 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
Domaine de température : 0 °C à 300 °C
Une fiche mâle DIN est ajoutée.
Figure 12: Douille DIN de raccordement pour l’option sortie analogique
1 2 3
1 2 3
2 3
1
