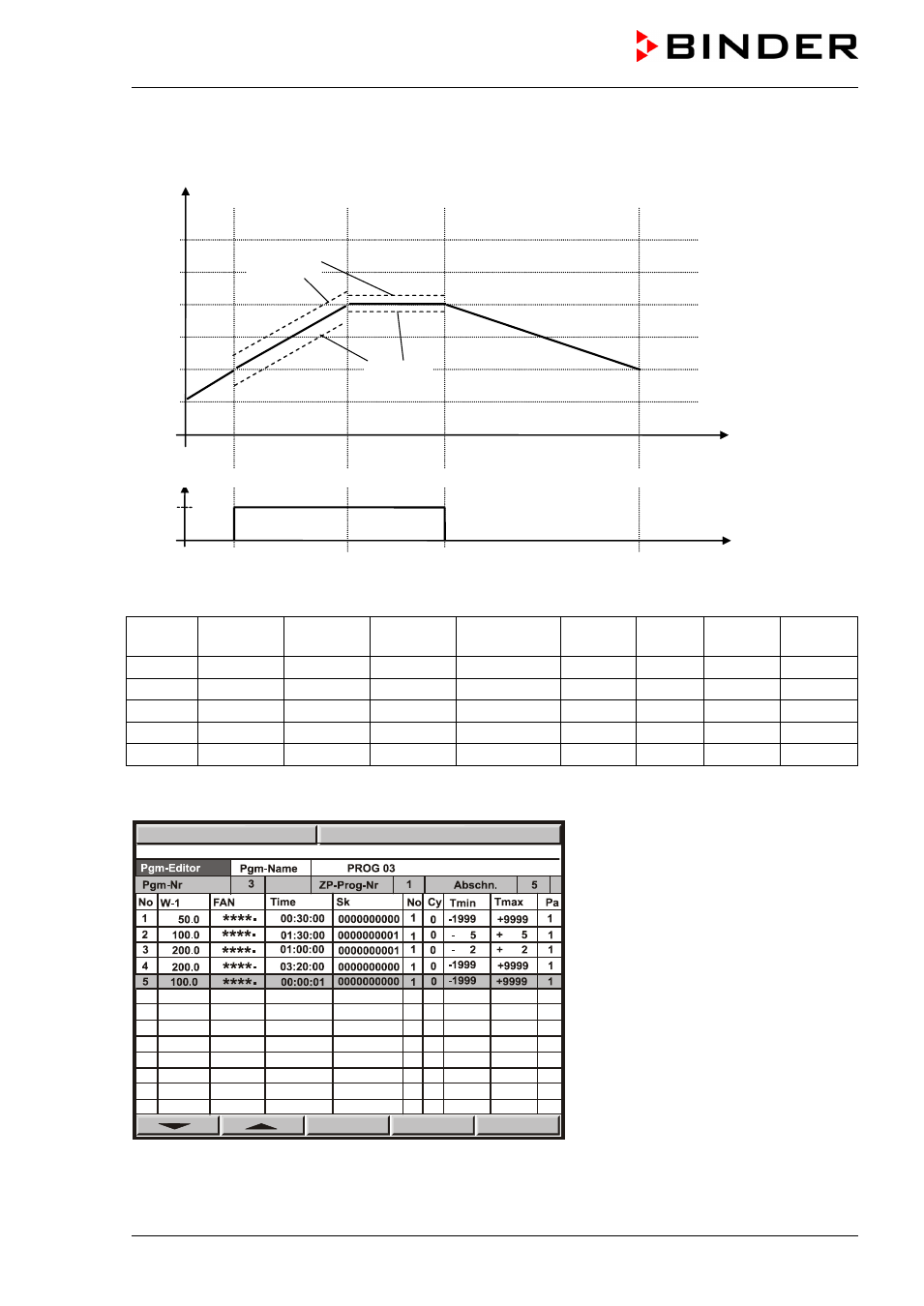

Entrée d'un programme du type rampe de valeur de consigne (exemple)
On
Off t/min.
Piste de commande 1 = clapet d’aération
W/°C
t/min.
01 02 03 04
0
50
100
150
200
250
30 120 180 380
05
Tolérance
minimum
Tolérance
maximum
Tableau correspondant à l’exemple de programme mentionné ci-dessus :
Section
No.
Val. de
consigne
Ventilateur Période Piste de
commande 1
Section
obtenue
No. de
cycles
Tol.-Min. Tol.-Max.
01 50 100 % 00:30:00 Off 1 0 -1999 9999
02 100 100 % 01:30:00 On 1 0 -5 5
03 200 100 % 01:00:00 On 1 0 -2 2
04 200 100 % 03:20:00 Off 1 0 -1999 9999
05 100 100 % 00:00:01 Off 1 0 -1999 9999
Entrez maintenant ces données dans le tableau de programme d’un des 25 places de programme du
régulateur MB1 :
PGM
08:43:55 15.02.02
PGM
08:43:55 15.12.13
