10. Thermostats de sécurité
10.1 Sécurité de surchauffe classe 2 (DIN 12880)
La sécurité de surchauffe sert de protéger l’étuve de chauffage et de séchage, son environnement et les
charges contre toute surchauffe.
Veuillez respecter la directive BGI/GUV-I 850-0 sur la sécurité au travail dans les laboratoires (autrefois
directives pour laboratoires BGR/GUV-R 120 ou ZH 1/119, émises par l’association professionnelle
allemande) (pour l’Allemagne).
Dans le cas où le régulateur de température ne fonctionnerait plus correctement, la sécurité de
surchauffe (3) désactive de façon permanente l’étuve. Cet état est indiqué visuellement par le voyant
lumineux (3a).
Le contrôle de fonction de la sécurité de surchauffe est effectué en tournant lentement la molette (3) en
sens inverse des aiguilles d’une montre jusqu’à la mise hors service. Le déclenchement de la sécurité de
surchauffe est indiqué visuellement par le voyant lumineux (3a).
Puis il faut débloquer la sécurité de surchauffe en appuyant sur la touche RESET (3b) et l’étuve de
chauffage et de séchage peut être remise en marche comme décrit.

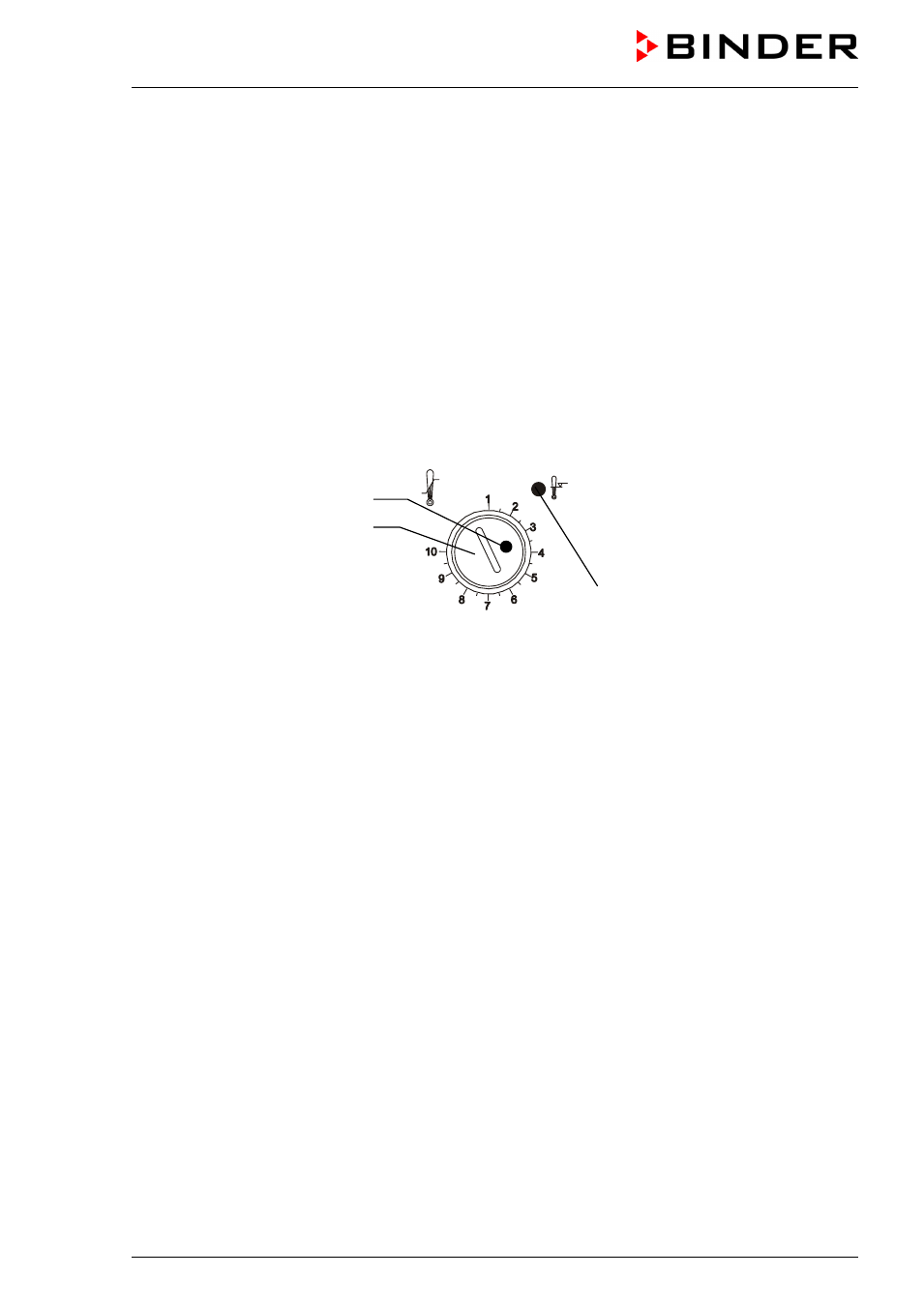

Figure 8: Sécurité de surchauffe classe 2
Fonction:
La sécurité de surchauffe est indépendante du régulateur de température aux niveaux fonctionnel et
électrique et désactive totalement et de façon permanente l’alimentation électrique de l’étuve.
Si vous réglez la molette (3) à la position maximale (position 10), la sécurité de surchauffe protège
l’appareil. En le réglant, cependant, sur une valeur quelque peu supérieure à la température de consigne,
elle protège les charges.
Dans le cas où la sécurité de surchauffe se serait désactivée, état signalé par le voyant d’alarme rouge
(3a) allumé, vous devez exécuter les étapes ci-après:
•
Débranchez l’appareil du secteur.
• Confiez à un expert l’identification de la cause de la défaillance et son élimination.
• Réactivez la sécurité de surchauffe en appuyant sur la touche RESET (3b).
• Remettez l’appareil en service comme décrit en chap. 5.
Réglage:
Pour contrôler à quelle température la sécurité de surchauffe se déclenche, mettez l’appareil en marche
et réglez la valeur de consigne désirée avec le thermostat. La graduation de 1 à 10 correspond à la plage
de températures de 30 °C à 320 °C et sert d’aide pour le réglage.
•
Tournez au maximum (position 10) la molette (3) de la sécurité de surchauffe avec une pièce de
monnaie (protection de l’appareil).
• Lorsque la valeur de consigne sélectionnée a été atteinte, remettez la molette (3) jusqu’au point où la
sécurité de surchauffe se déclenche (en sens inverse des aiguilles d’une montre).
• Le point de déclenchement est reconnaissable par l’illumination du voyant lumineux rouge (2a), et par
la touche RESET (3b) sortant.
• Pour régler de manière optimale la sécurité de surchauffe, tournez la molette (3) dans le sens des
aiguilles d’une montre par environ un cran du cadran.
• Appuyez de nouveau sur la touche RESET (3b).
(3a)
(3)
(3b)
