Préamplificateur NAC 252

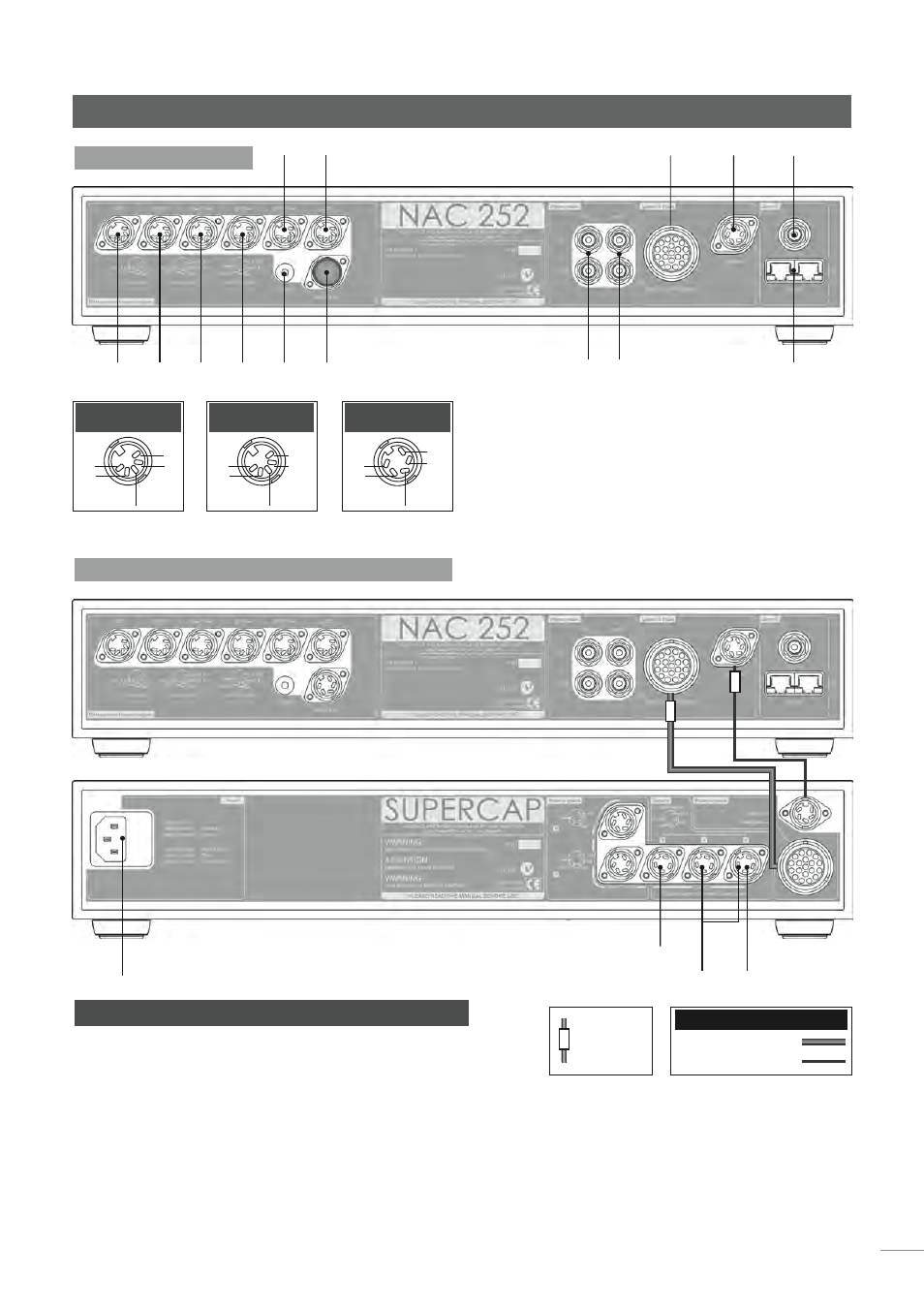

8.3 NAC 252 Relié au Supercap
entrée secteur
et fusible
Note : Pour garantir des performances optimales, les câbles Burndy et
DIN à 5 broches doivent cheminer le plus près possible l’un de l’autre.
vers amplifica-
teurs de puis-
sance stéréos
vers amplificateurs de puissance
monos ou double-monos
sortie signal complémentaire
8.2 Façade arrière
entr 1
cd
entr 2
tuner
entr 3
tape
entr 4
av
entr 6 (alternative) cd/RCA
voie 1(G)
voie 2(D)
aux 2/RCA
voie 1(G)
voie 2(D)
interface
RS232
supercap entrée
RC5
entr 5
aux 1
entr 6
aux 2
supercap
Note : L’entrée AUX 2 du NAC 252 est équipée de 2 prises.
La prise inférieure, pourvue d’origine d’un bouchon, est
prévue pour un étage Phono Naim Audio et comprend
une alimentation CC adaptée. Ces deux prises ne doivent
pas être utilisées en même temps.
Note : L’interface RS 232/comms est une évolution
optionnelle. Elle peut être spécifiée au moment de la
commande ou installée ultérieurement. Pour de plus
amples informations, contactez votre distributeur local ou
Naim Audio directement.
terre
signal
v1
nég
nc
nc
v2
Entrées 1, 2 & 6
v1
nég
v1
sortie
v2
sortie
v2
Entrées 3, 4 & 5
pos
nég
pos
v1
v2
Entrée 6
(alternative)
9 Spécifications NAC 252 / Supercap
Sensibilité des entrées : 75mV, 47kΩ
Marge de puissance: 40dB (toutes entrées, toutes
fréquences audio)
Niveau de sortie principal : 0,775V, <50Ω
Niveau de sortie Tape : 75mV, 600Ω
Sorties d’alimentation aux : Pour étage phono Naim
Dimensions (H x L x P) : 87 x 432 x 314mm chacun
Poids : NAC 252 : 7,0 kg Supercap : 11.6 kg
Tension de secteur : 100-120V ou 220-240V, 50/60Hz
(Supercap)
indicateur
d’orientation
de câble
NAC 252 Burndy
5-br à 5-br DIN à 240°
Câbles de modulation
