43.1 Généralités à propos des raccordements
Les raccordements négatifs d’entrée et de sortie sont tous
communs. La terre secteur (masse) doit être branchée en
permanence quelle que soit la nature des autres appareils
utilisés. Celle-ci ne relie à la terre que le boîtier et le blindage
électrostatique à l’intérieur du transformateur, et n’est pas
reliée au négatif du signal. Afin d’éviter les boucles de
ronflement secteur, le négatif signal du système complet ne
doit être relié à la terre secteur (masse) qu’à un seul endroit.
43.2 Informations sur la protection
Si le boîtier extérieur de l’amplificateur atteint une
température de 70°C dû au fonctionnement prolongé à
puissance élevée, l’alimentation est interrompue et le logo
éclairé Naim s’éteint pendant que l’amplificateur se refroidit.
Ceci peut durer jusqu’à 30 minutes.
43 Installation et Utilisation
Le NAP 200 doit être installé sur un support dédié, spécialement conçu à cet effet et doit être
installé dans sa position définitive avant de brancher les câbles et de le mettre en marche.
Allumer les sources et le préamplificateur avec le volume diminué avant d’allumer le NAP
200. Le bouton M/A du NAP 200 se situé en façade.
Le NAP 200 peut alimenter un préamplificateur adapté Naim Audio. L’alimentation est
distribuée au moyen de la prise d’entrée DIN.
Le NAP 200 est lourd, et il est important de faire attention pour le soulever ou le déplacer. bien
s’assurer que la surface devant le recevoir est capable de résister à son poids.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE
L’AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE
A UN NIVEAU DE VOLUME TROP ELEVE. SI C’EST LE CAS,
LES ENCEINTES RISQUENT D’ETRE ENDOMMAGEES. IL FAUT
DIMINUER LE VOLUME.
43.3 Câbles et prises d’enceintes
Utiliser exclusivement les câbles pour enceintes Naim
Audio entre les enceintes et les sorties du NAP 200. Des
prises d’enceintes spécifiques Naim Audio sont fournies
d’origine pour assurer la connexion, et afin de respecter
la réglementation européenne en vigueur, il est impératif
d’utiliser celles-ci.
L’UTILISATION DE CÂbLE “HAUTE DEFINITION” OU TOUT AUTRE
CÂbLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES
PEUT ENDOMMAGER L’AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu’elles sont bien
“en phase”, c’est à dire que les prises positives et négatives
sont orientées dans le même sens à l’extrémité amplificateur
et à l’extrémité enceinte pour les deux voies.
alimentation secteur et
fusible
entrées signal voies 1
et 2 et alimentation
préamplificateur
v2
nég
v1
24V
0.3A
Prise d’Entrée/
Alim préampli
Amplificateur de Puissance NAP 200
sortie enceinte
gauche
sortie enceinte
droite
44 branchements NAP 200

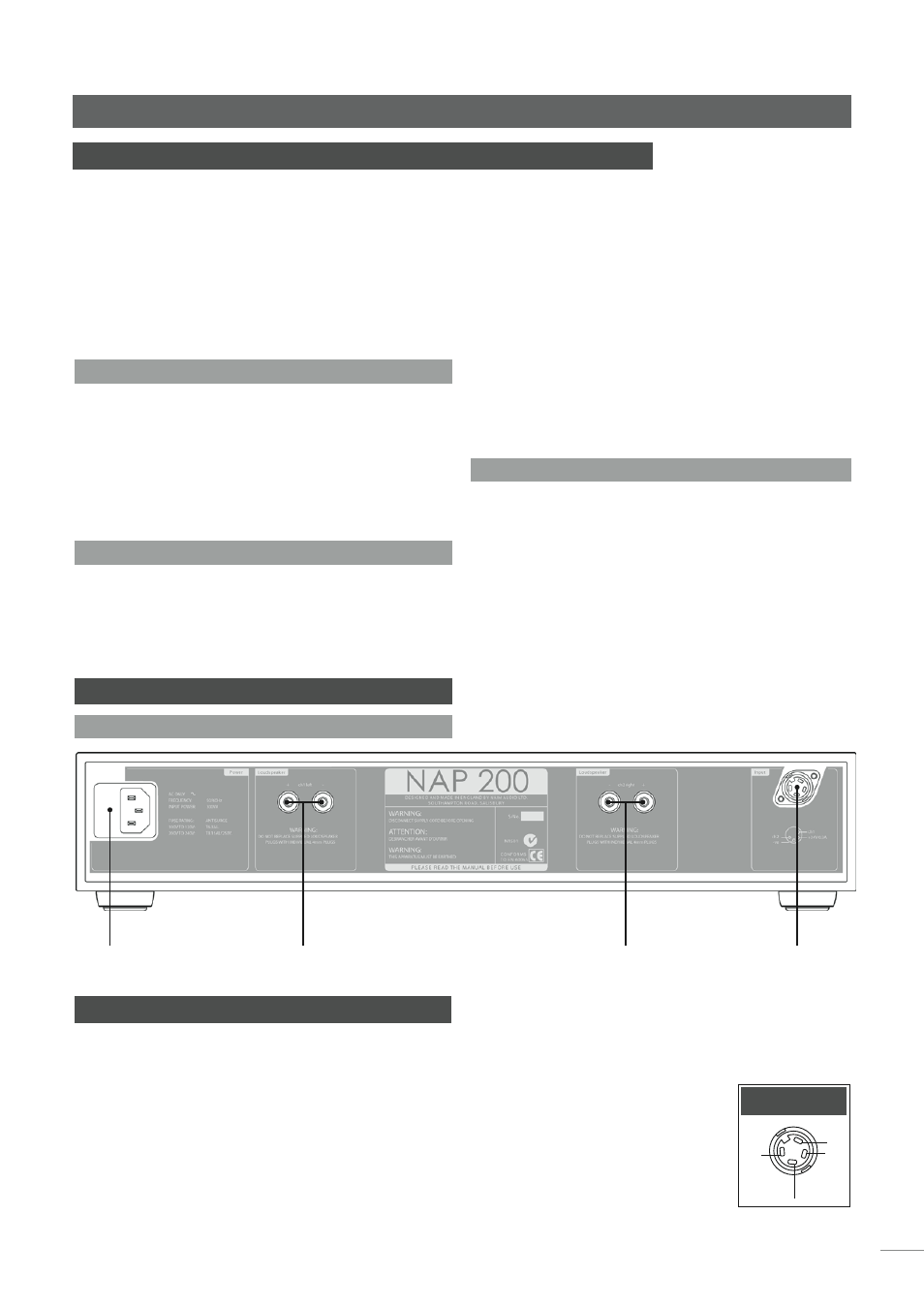

44.1 Façade arrière du NAP 200
45 Spécifications NAP 200
Puissance de sortie : 70 Watts par voie, pour 8Ω
300VA transitoire
Consommation en veille : 11VA
Gain de tension : +29dB
Impédance d’entrée : 18kΩ
Réponse en fréquence : -3dB à 2Hz et 65kHz
Sortie alimentation préamp : 24V, 0,3A
Dimensions (H x L x P) : 87 x 432 x 314mm
Poids : 11,6kg
Tension de secteur: 100-120V ou 220-240V, 50/60Hz
