F34
Amplificateur de Puissance NAP 500
entrée signal
voie 1(G)
entrée signal
voie 2(D)
alimentation secteur
et fusible
sortie
enceinte
gauche
sortie
enceinte
droite
NAP 500PS Burndy
Câbles de modulation
Entrée voie 1 Entrée voie 2
v1 nég nc
nc v2
nég
33 Spécifications NAP 500 / NAP 500PS
Puissance de sortie : 140 Watts par voie, pour 8Ω
700VAtransitoire
Consommation en veille : 60VA
Gain de tension : +29dB
Impédance d’entrée : 18kΩ
Réponse en fréquence : -3dB à 1,5Hz et 100kHz
Dimensions (H x L x P) : NAP 500 : 160 x 432 x 375mm
NAP 500PS : 87 x 432 x 314mm
Poids : NAP 500 : 25kg
NAP 500PS : 15,5kg
Tension de secteur: 100-120V ou 220-240V, 50/60Hz
(NAP 500PS)

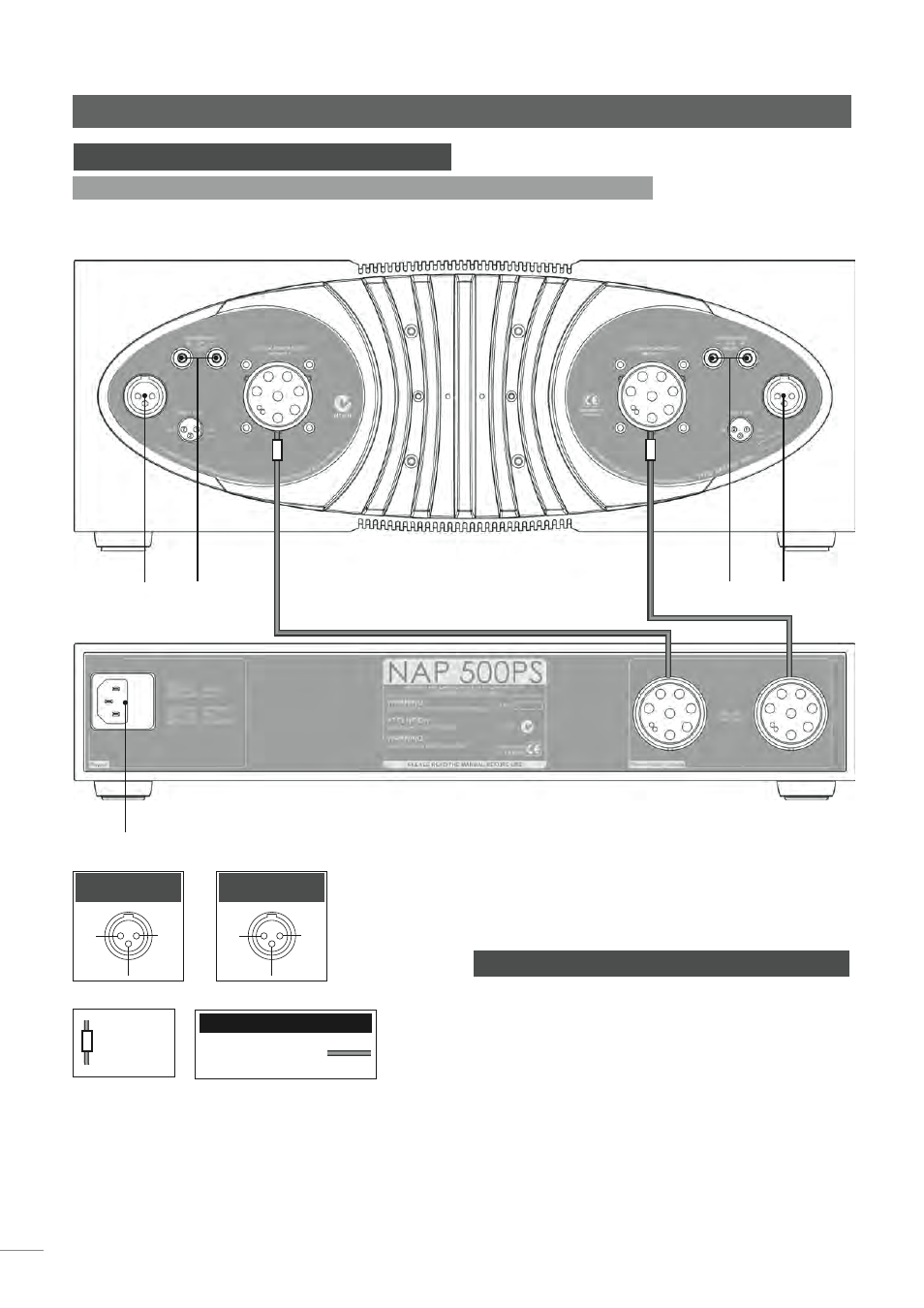

32 Raccordements du NAP 500
32.1 Raccordements entre le NAP 500 et le NAP 500PS
indicateur
d’orientation
de câble
