F12
Préamplificateur NAC 202
vers amplificateur
de puissance avec
alimentation int.

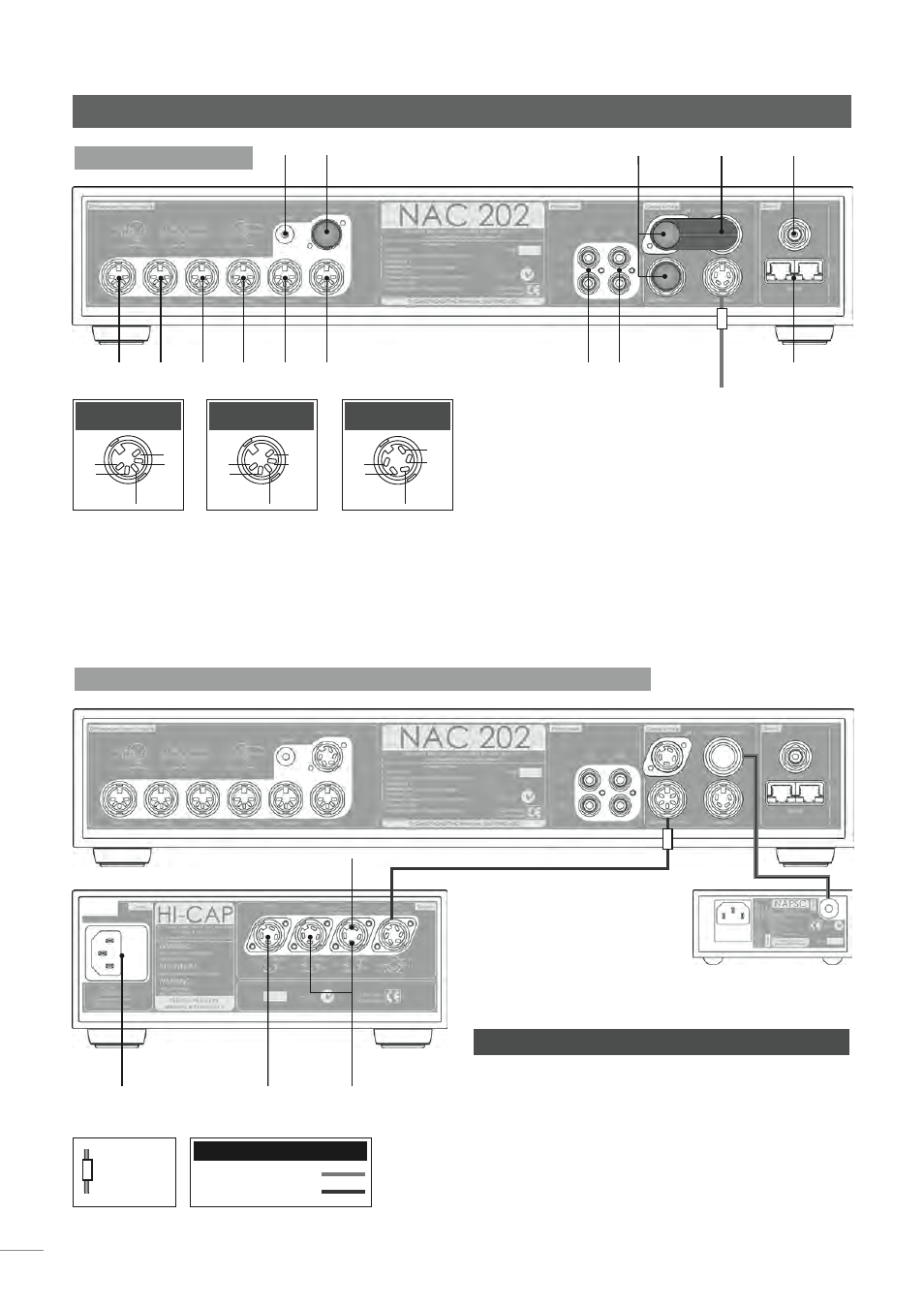

14.2 Façade arrière
entr 1
cd
entr 2
tuner
entr 3
tape
entr 4
av
entr 5
aux 1
entr 6
aux 2
cd/RCA
voie1(G)
voie2(D)
aux 2/RCA
voie1(G)
voie2(D)
interface
RS232
entrée
RC5
terre
signal
entr 6
(alternative)
Note : L’entrée AUX 2 du NAC 202 est équipée de 2 prises.
La prise supérieure, pourvue d’origine d’un bouchon,
est prévue pour un étage Phono Stageline ou Prefix et
comprend une alimentation CC adaptée. Ces deux prises
ne doivent pas être utilisées en même temps.
Note : L’interface RS 232/comms est une évolution
optionnelle. Elle peut être spécifiée au moment de la
commande ou installée ultérieurement. Pour de plus
amples informations, contactez votre distributeur local ou
Naim Audio directement.
vers NAPSC
prises d’alimentation et de sortie
optionnelle avec capuchons et
prise de raccordement en place
14.3 NAC 202 Relié aux Hi-Cap et NAPSC
alimentation sect-
eur et fusible
vers amplificateurs de puis-
sance stéréos
vers amplifica-
teurs de puis-
sance monos ou
doubles monos
sortie signal
complé-
mentaire
15 Spécifications NAC 202
Sensibilité des entrées : 75mV, 47kΩ
Marge de puissance : 40dB (toutes entrées, toutes
fréquences audio)
Niveau de sortie principal : 0,775V, <50Ω
Niveau de sortie Tape : 75mV, 600Ω
Sorties d’alimentation aux : Pour étage phono Naim
Dimensions (H x L x P) : 87 x 432 x 314mm
Poids : 7,0 kg
4 br. à 4 br. DIN
Câbles de modulation
5-br à 5-br DIN à 240°
v1
nég
nc
nc
v2
Entrées 1, 2 & 6
v1
nég
v1
sortie
v2
sortie
v2
Entrées 3, 4 & 5
pos
nég
pos
v1
v2
Entrée 6
(alternative)
indicateur
d’orientation
de câble
