F38
40.1 Généralités à propos des raccordements
Les raccordements négatifs d’entrée et de sortie sont tous
communs. La terre secteur (masse) doit être branchée en
permanence quelle que soit la nature des autres appareils
utilisés. Celle-ci ne relie à la terre que le boîtier et le blindage
électrostatique à l’intérieur du transformateur, et n’est pas
reliée au négatif du signal. Afin d’éviter les boucles de
ronflement secteur, le négatif signal du système complet ne
doit être relié à la terre secteur (masse) qu’à un seul endroit.
40.2 Informations sur la protection
Si le boîtier extérieur de l’amplificateur atteint une
température de 70°C dû au fonctionnement prolongé à
puissance élevée, l’alimentation est interrompue et le logo
éclairé Naim s’éteint pendant que l’amplificateur se refroidit.
Ceci peut durer jusqu’à 30 minutes.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE
L’AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE
40 Installation et Utilisation
Le NAPV 145 est un amplificateur de puissance mono, prévu pour les systèmes audiovisuels.
Le NAPV 145 doit être installé sur un support dédié, spécialement conçu à cet effet et doit
être installé dans sa position définitive avant de brancher les câbles et de le mettre en
marche. Allumer les sources et le préamplificateur avec le volume diminué avant d’allumer
le NAPV 145. Le bouton M/A du NAPV 145 se situé en façade.
Le NAPV 145 est lourd, et il est important de faire attention pour le soulever ou le déplacer.
bien s’assurer que la surface devant le recevoir est capable de résister à son poids.
A UN NIVEAU DE VOLUME TROP ELEVE. SI C’EST LE CAS,
LES ENCEINTES RISQUENT D’ETRE ENDOMMAGEES. IL FAUT
DIMINUER LE VOLUME.
40.3 Câbles et prises d’enceintes
Utiliser exclusivement les câbles pour enceintes Naim
Audio entre les enceintes et les sorties du NAPV 145. Des
prises d’enceintes spécifiques Naim Audio sont fournies
d’origine pour assurer la connexion, et afin de respecter
la réglementation européenne en vigueur, il est impératif
d’utiliser celles-ci.
L’UTILISATION DE CÂbLE “HAUTE DEFINITION” OU TOUT AUTRE
CÂbLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES
PEUT ENDOMMAGER L’AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu’elles sont bien
“en phase”, c’est à dire que les prises positives et négatives
sont orientées dans le même sens à l’extrémité amplificateur
et à l’extrémité enceinte pour toutes les voies.
alimentation secteur et
fusible
entrée signal
Amplificateur de Puissance NAPV 145
sortie
enceinte
41 Raccordements NAPV 145

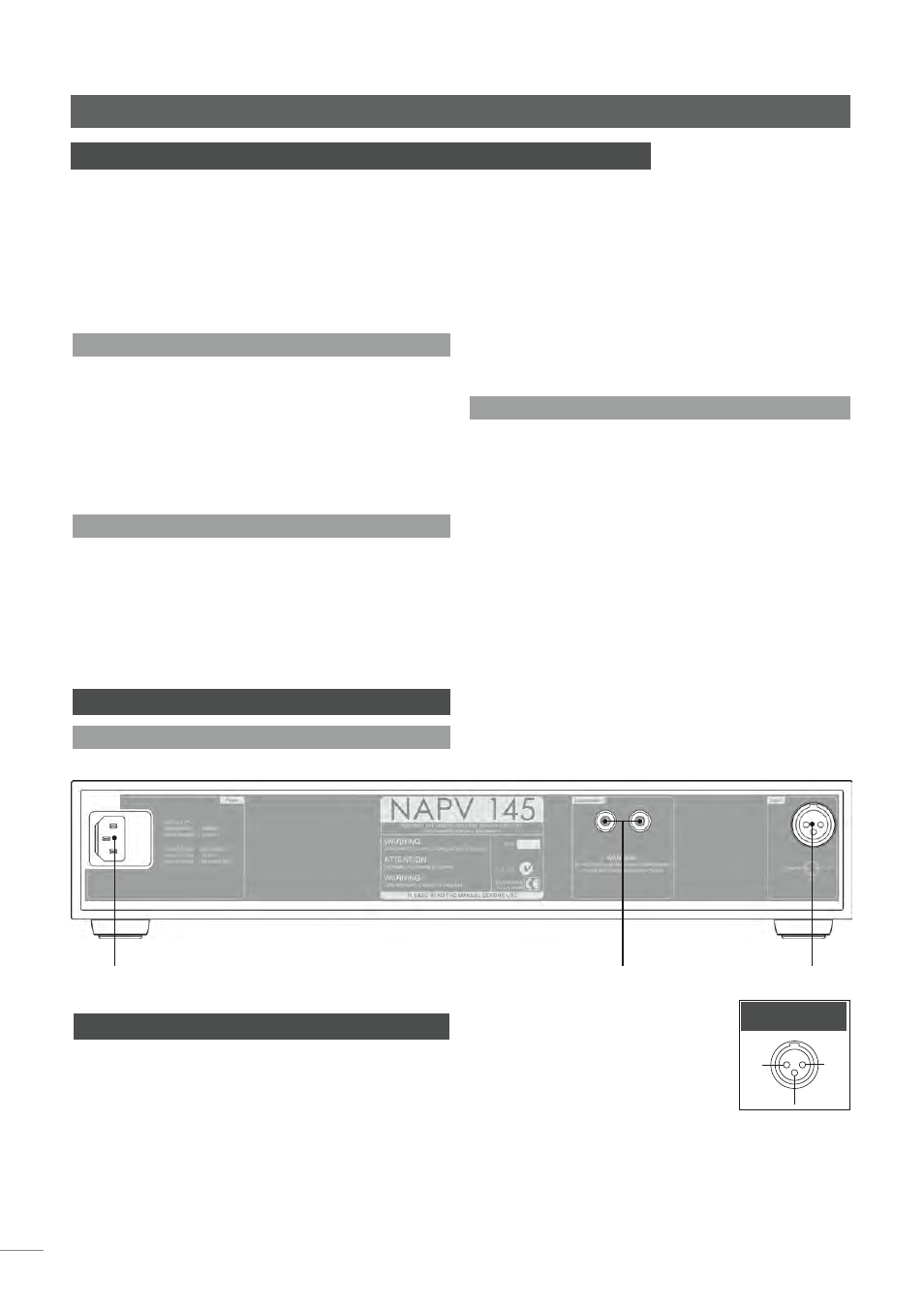

41.1 Façade arrière du NAPV 145
nc
nég entr
Entrée
42 Spécifications NAPV 145
Puissance de sortie : 80 Watts pour 8Ω
400VA transitoire
Consommation en veille : 15VA
Gain de tension : +29dB
Impédance d’entrée : 18kΩ
Réponse en fréquence : -3dB à 2Hz et 65kHz
Dimensions (H x L x P) : 87 x 432 x 314mm
Poids : 15,8kg
Tension de secteur: 100-120V ou 220-240V, 50/60Hz
