F41
49.1 Généralités à propos des raccordements
La terre secteur ne relie à la terre que le boîtier et le blindage
électrostatique à l’intérieur du transformateur, et n’est pas
reliée au négatif du signal. La terre secteur (masse) doit
être branchée en permanence quelle que soit la nature
des autres appareils utilisés. Afin d’éviter les boucles de
ronflement secteur, le négatif signal du système complet ne
doit être relié à la terre secteur (masse) qu’à un seul endroit.
49.2 Informations sur la protection
Une fois installé, le NAPV 175 doit normalement toujours être
allumé par son interrupteur M/A en façade arrière. Si le puits
de chaleur interne atteint une température de 70°C dû au
fonctionnement prolongé à puissance élevée, l’alimentation
est interrompue et le logo éclairé Naim s’éteint pendant que
l’amplificateur se refroidit. Ceci peut durer jusqu’à 30 minutes.
49 Installation et Utilisation
Le NAPV 175 est un amplificateur de puissance à 3 voies prévu pour les systèmes
audiovisuels. Les trois voies permettent d’alimenter une enceinte de voie centrale et soit une
paire d’enceintes principales avant, ou d’enceintes “surround”. L’entrée de niveau ligne
s’effectue via deux prises DIN à 4 broches, une pour la voie centrale et l’autre pour les voies
principales ou “surround”.
Le NAPV 175 doit être installé sur un support dédié, spécialement conçu à cet effet et doit
être installé dans sa position définitive avant de brancher les câbles et de le mettre en
marche. Allumer les sources et le préamplificateur avec le volume diminué avant d’allumer
le NAPV 175. L’interrupteur M/A du NAPV 175 se situé en façade arrière.
Le NAPV 175 est lourd, et il est important de faire attention pour le soulever ou le déplacer.
bien s’assurer que la surface devant le recevoir est capable de résister à son poids.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE
L’AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE
A UN NIVEAU DE VOLUME TROP ELEVE. SI C’EST LE CAS,
LES ENCEINTES RISQUENT D’ETRE ENDOMMAGEES. IL FAUT
DIMINUER LE VOLUME.
49.3 Câbles et prises d’enceintes
Utiliser exclusivement les câbles pour enceintes Naim
Audio entre les enceintes et les sorties du NAPV 175. Des
prises d’enceintes spécifiques Naim Audio sont fournies
d’origine pour assurer la connexion, et afin de respecter
la réglementation européenne en vigueur, il est impératif
d’utiliser celles-ci.
L’UTILISATION DE CÂbLE “HAUTE DEFINITION” OU TOUT AUTRE
CÂbLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES
PEUT ENDOMMAGER L’AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu’elles sont bien
“en phase”, c’est à dire que les prises positives et négatives
sont orientées dans le même sens à l’extrémité amplificateur
et à l’extrémité enceinte pour les trois voies.
51 Spécifications NAPV 175
Puissance de sortie : 50 Watts par voie, pour 8Ω
Nombre de voies : 3
Consommation en veille : 10VA
Gain de tension : +29dB
Impédance d’entrée : 18kΩ
Réponse en fréquence : -3dB à 3Hz et 50kHz
Dimensions (H x L x P) : 70 x 432 x 301mm
Poids : 7,9 kg
Tension de secteur : 100-120V ou 220-240V, 50/60Hz
alimentation
secteur
et fusible
entrées
signal voies
1(G) et 2(D)
Interrupteur
M/A
entrée
signal voie
centrale
nc signal
nc
Entrée v. centrale
nég
v2 v1
nc
Entrées signal
voies 1 et 2
nég
Amplificateur de Puissance NAPV 175
sortie
enceinte
gauche
sortie
enceinte
droite
sortie
enceinte
centrale

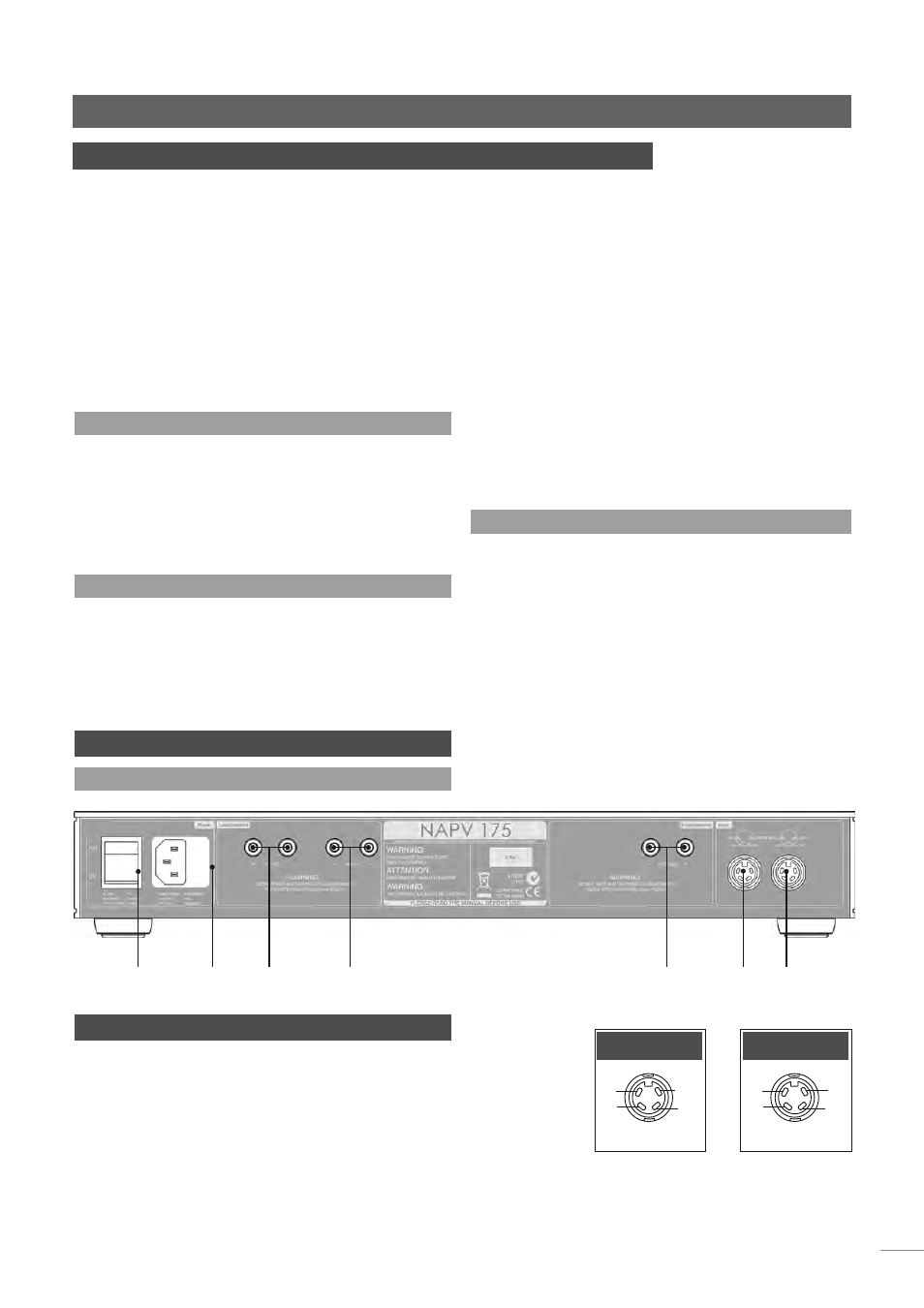

50 Raccordements NAPV 175
50.1 Façade arrière du NAPV 175
