46.1 Généralités à propos des raccordements
Les raccordements négatifs d’entrée et de sortie sont tous
communs. La terre secteur (masse) doit être branchée en
permanence quelle que soit la nature des autres appareils
utilisés. Celle-ci ne relie à la terre que le boîtier et le blindage
électrostatique à l’intérieur du transformateur, et n’est pas
reliée au négatif du signal. Afin d’éviter les boucles de
ronflement secteur, le négatif signal du système complet ne
doit être relié à la terre secteur (masse) qu’à un seul endroit.
46.2 Informations sur la protection
Si le boîtier extérieur de l’amplificateur atteint une
température de 70°C dû au fonctionnement prolongé à
puissance élevée, l’alimentation est interrompue et le logo
éclairé Naim s’éteint pendant que l’amplificateur se refroidit.
Ceci peut durer jusqu’à 30 minutes.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE
L’AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE
46 Installation et Utilisation
Le NAP 155 XS doit être installé sur un support dédié, spécialement conçu à cet effet et
doit être installé dans sa position définitive avant de brancher les câbles et de le mettre en
marche. Allumer les sources et le préamplificateur avec le volume diminué avant d’allumer
le NAP 155 XS. L’interrupteur M/A du NAP 155 XS se situé en façade arrière.
Le NAP 155 XS peut alimenter un préamplificateur adapté Naim Audio. L’alimentation est
distribuée au moyen de la prise d’entrée DIN.
A UN NIVEAU DE VOLUME TROP ELEVE. SI C’EST LE CAS,
LES ENCEINTES RISQUENT D’ETRE ENDOMMAGEES. IL FAUT
DIMINUER LE VOLUME.
46.3 Câbles et prises d’enceintes
Utiliser exclusivement les câbles pour enceintes Naim
Audio entre les enceintes et les sorties du NAP 155 XS. Des
prises d’enceintes spécifiques Naim Audio sont fournies
d’origine pour assurer la connexion, et afin de respecter
la réglementation européenne en vigueur, il est impératif
d’utiliser celles-ci.
L’UTILISATION DE CÂbLE “HAUTE DEFINITION” OU TOUT AUTRE
CÂbLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES
PEUT ENDOMMAGER L’AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu’elles sont bien
“en phase”, c’est à dire que les prises positives et négatives
sont orientées dans le même sens à l’extrémité amplificateur
et à l’extrémité enceinte pour les deux voies.
alimentation
secteur
et fusible
entrées signal voies 1
et 2 et alimentation
préamplificateur
v2 v1
24V
0.25A
Prise d’Entrée/
Alim préampli
nég
inter-
rupteur
M/A
Amplificateur de Puissance NAP 155 XS

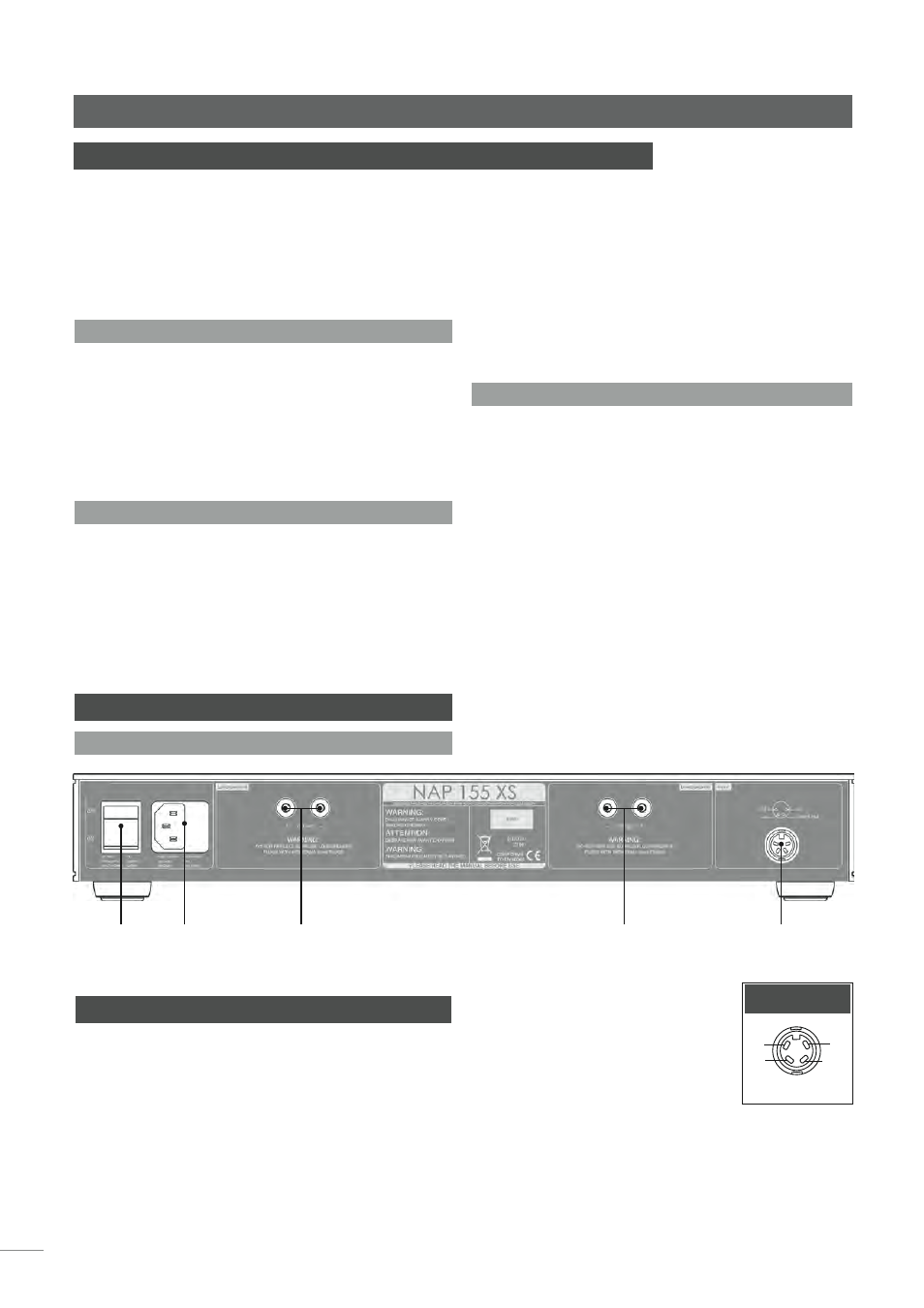

47 Raccordements NAP 155 XS
47.1 Façade arrière du NAP 155 XS
sortie enceinte
gauche
sortie enceinte
droite
48 Spécifications NAP 155 XS
Puissance de sortie : 60 Watts par voie, pour 8Ω
250VA transitoire
Consommation en veille : 10VA
Gain de tension : +29dB
Impédance d’entrée : 18kΩ
Réponse en fréquence : -3dB à 2Hz et 50kHz
Sortie alimentation préamp : 24V, 0,25A
Dimensions (H x L x P) : 70 x 432 x 301mm
Poids : 7,5kg
Tension de secteur: 100-120V ou 220-240V, 50/60Hz
