5.
Enlever les grilles de brûleur si elles sont installées.
Utiliser le tableau qui suit pour choisir le gicleur approprié
selon le modèle de l’appareil et l’emplacement du brûleur à
convertir.

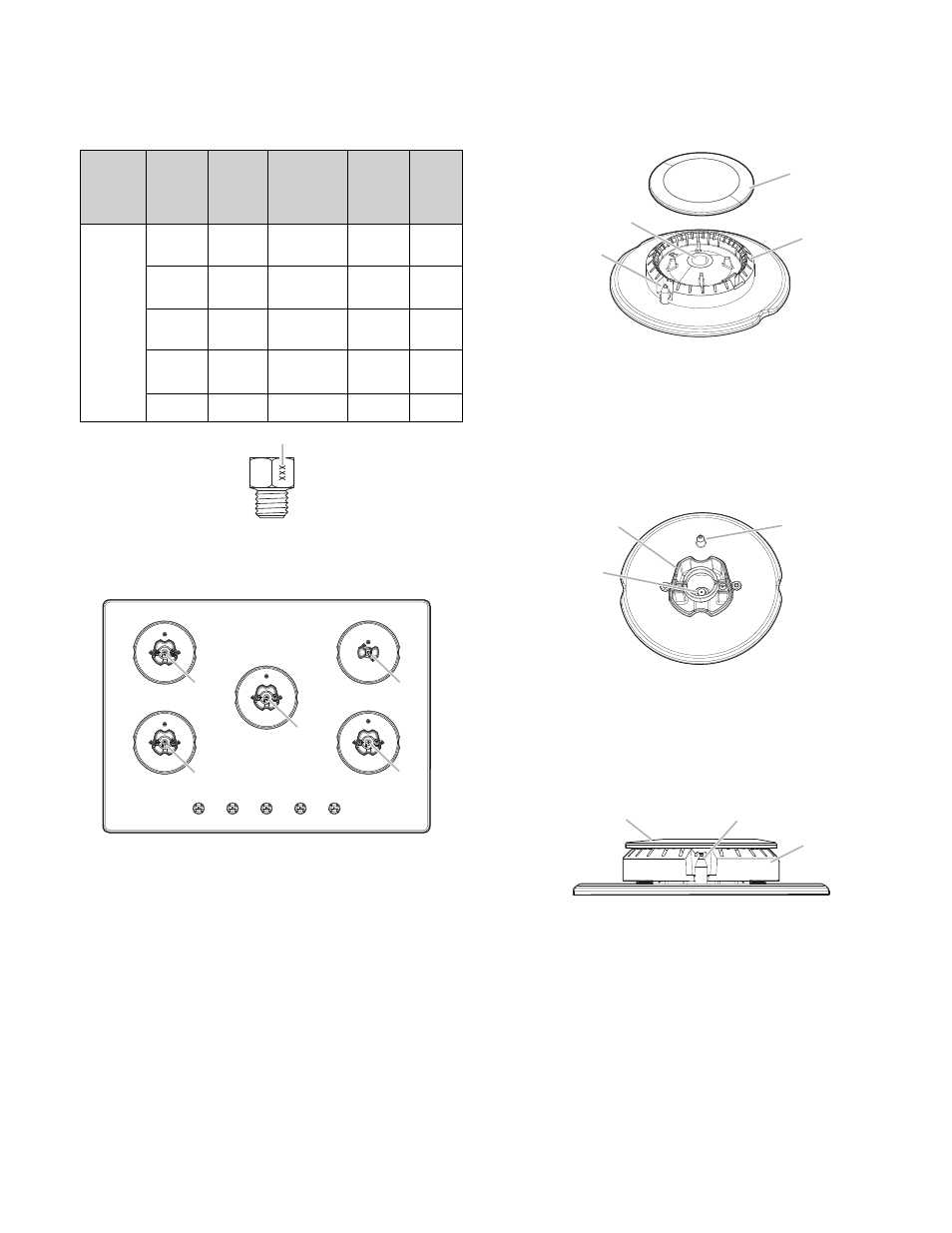

Tableau de sélection des injecteurs pour Gaz Naturel
Famille
de
modèles
Brûleur
Capaci-
té du
brûleur
(BTU)
Couleur
Em-
preinte
(A)
Taille
(mm)
KCG-
G530P et
KCG-
G536P
Avant
droit
15000
BLANC
170
1,70
Avant
gauche
9100
MARRON
130
1,30
Arrière
droit
5000
VERT
96
0,96
Arrière
gauche
9100
MARRON
130
1,30
Centre
18000
NOIR
188
1,88
A
A.
Empreinte
Emplacement des brûleurs
A
B
D
C
E
A.
Avant gauche
B.
Arrière gauche
C. Centre
D. Arrière droit
E.
Avant droit
6.
Ôter le chapeau de brûleur.
7.
Utiliser un tournevis Torx
®
T20
®
pour enlever la base du
brûleur.
REMARQUE :
Retirer une base de brûleur à la fois puis la
remettre en place après la conversion. Ne pas démonter la
totalité de la table de cuisson.
B
D
C
A
A.
Électrode d’allumage
B.
Ouverture du tube d’arrivée
de gaz
C. Chapeau de brûleur
D. Base du brûleur
8.
Appliquer du ruban adhésif de masquage à l’extrémité d’un
tourne-écrou de 7 mm pour retenir le gicleur du brûleur dans
le tourne-écrou durant l’extraction. Placer le tourne-écrou sur
l’injecteur; tourner dans le sens antihoraire et soulever pour
enlever l’injecteur. Conserver à part l’injecteur du brûleur.
A
B
C
A.
Injecteur
B.
Porte-injecteur
C.
Électrode d’allumage par étincelle
9.
Remplacer le gicleur par un gicleur pour gaz naturel de taille
correcte. Voir le tableau de sélection des gicleurs pour gaz
naturel.
A
B
C
A.
Chapeau de brûleur
B.
Électrode
C.
Base du brûleur
10.
Placer l’injecteur pour gaz propane dans le sachet en
plastique contenant les pièces et conserver le tout avec le
sachet de documentation pour pouvoir le réutiliser
ultérieurement.
11.
Réinstaller la base de brûleur et serrer les deux vis.
IMPORTANT :
Veiller à aligner l’électrode avec l’encoche ou
le trou à la base du brûleur. L’électrode d’allumage est en
céramique et peut se briser durant l’installation de la base du
brûleur.
12.
Réinstaller le chapeau de brûleur.
13.
Répéter les étapes 1 à 11 pour les autres brûleurs.
