25
Conduite de gaz
� Installer une canalisation de gaz rigide de 3/4 po (19 mm)
jusqu’à l’emplacement d’installation de la table de cuisson. Un
tuyau d’un plus petit diamètre utilisé sur une grande distance
pourrait ne pas fournir une alimentation suffisante en gaz. On
doit utiliser un composé d’étanchéité pour tuyauteries résistant
à l’action du gaz propane. Ne pas utiliser de ruban TEFLON
® ✝
Pour l’alimentation au propane, le diamètre des canalisations
ou tuyaux doit être de 1/2 po (13 mm) minimum. En général, le
fournisseur de gaz propane détermine les matériaux à utiliser
et le diamètre approprié.

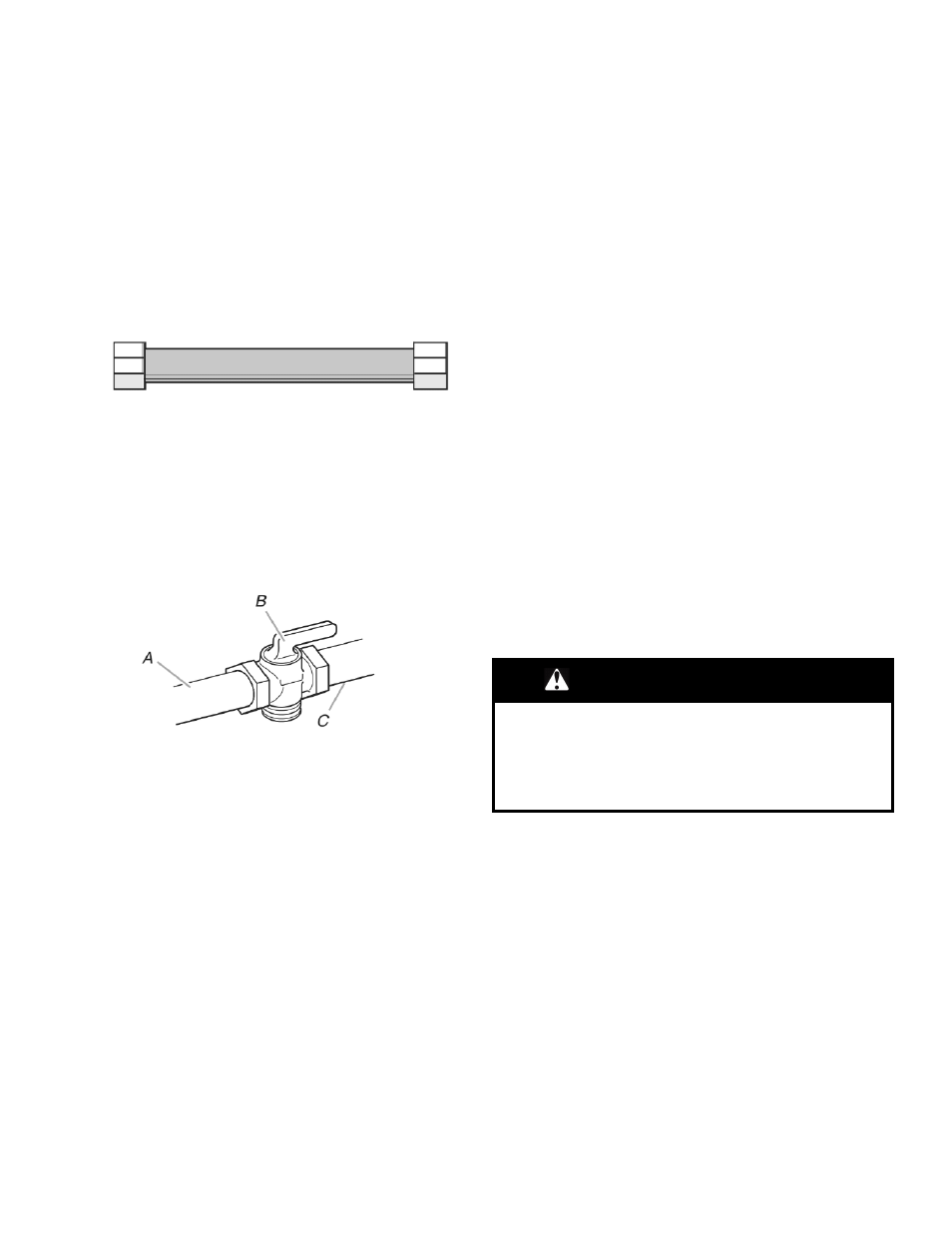

Raccord métallique flexible pour appareil ménager :
� Si les codes locaux le permettent, utiliser un connecteur à
gaz flexible en acier inoxydable d’un diamètre intérieur de
1/2 po ou 3/4 po (13 mm ou 19 mm), conçu par CSA pour
raccorder la table de cuisson à la canalisation rigide
d’alimentation en gaz.
� Un raccord de tuyauterie mâle de 1/2 po (13 mm) est
nécessaire pour la connexion sur le raccord à filetage
femelle à l’entrée du détendeur de la table de cuisson.
� Ne pas déformer/écraser/endommager le tube métallique
flexible lors d’un déplacement de la table de cuisson.
� Robinet d’arrêt nécessaire :
Procéder à l’installation d’un robinet d’arrêt manuel pour la
conduite de gaz dans un endroit facile d’accès. Ne pas
entraver l’accès au robinet d’arrêt manuel. Le robinet d’arrêt
manuel est prévu pour ouvrir ou fermer l’alimentation en gaz
de la table de cuisson.
A. Conduite de gaz
B. Robinet d’arrêt en position « ouverte »
C. Vers la cuisinière
Détendeur
Le détendeur fourni avec cette table de cuisson doit être utilisé. La
pression d’alimentation du détendeur doit être comme suit pour un
fonctionnement correct :
Gaz naturel :
Pression minimale : 5 po (12,70 cm) de colonne d’eau, 1,2 kPa
(0,17 psi)
Pression maximale : 7 po (17,78 cm) à 14 po (35,56 cm) de
colonne d’eau,
1,7 kPa (0,24 psi) à 3,5 kPa (0,50 psi)
Gaz propane :
Pression minimale : 11 po (27,94 cm) de colonne d’eau, 2,7 kPa
(0,39 psi)
Pression maximale : 14 po (35,56 cm) de colonne d’eau, 3,5 kPa
(0,50 psi)
En cas d’incertitude quant à la pression d’alimentation à établir,
contacter le fournisseur de gaz local.
Spécifications de l’alimentation du brûleur
Les débits thermiques indiqués sur la plaque signalétique
correspondent à une altitude d’utilisation inférieure à 2 000 pi
(609,6 m).
Lorsque l’appareil est utilisé à une altitude supérieure à 2 000 pi
(609,6 m), on doit réduire le débit thermique indiqué de 4 % pour
chaque tranche de 1 000 pi (304,8 m) au-dessus du niveau de la
mer (non applicable au Canada).
Pour une altitude supérieure à 6 560 pi (1 999,5 m), un ensemble
pour conversion en haute altitude est requis pour éviter toute
réduction de la puissance de sortie. Consulter la section
Conversions pour changement de gaz de votre manuel de
l’utilisateur.
Essai de pression de la canalisation de gaz
On doit tester le détendeur sous une pression supérieure d’au
moins 1 po (2,5 cm) (249 Pa) à la pression de la tubulure de
distribution indiquée sur la plaque signalétique.
Mise sous pression à une pression supérieure à 1/2 lb/po²
(3,5 kPa) 14 po (35,5 cm) de colonne d’eau
Pour tout test de pressurisation du système à une pression
supérieure à 1/2 lb/po² (3,5 kPa), on doit déconnecter la table de
cuisson et son robinet d’arrêt des canalisations d’alimentation en
gaz à pressuriser.
Mise sous pression à une pression de 1/2 lb/po² (3,5 kPa)
14 po (35,5 cm) de colonne d’eau ou moins
Lors de tout test de pressurisation de la canalisation de gaz à une
pression égale ou inférieure à 1/2 lb/po² (3,5 kPa), on doit isoler la
table de cuisson de la canalisation de gaz par fermeture de son
robinet d’arrêt manuel individuel.
INSTALLATION
Préparation de la table de cuisson
pour l’installation
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer
l’appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’autres blessures.
Déterminer l’emplacement final de la table de cuisson. Éviter de
percer dans le câblage existant ou de l’endommager pendant
l’installation.
Sur les modèles de table de cuisson en verre uniquement :
1. À l’aide de deux personnes ou plus, placer la table de cuisson
à l’envers sur une surface couverte.
✝ TEFLON ® est une marque déposée de Chemours.
