22
49-7774
Instrucciones de Instalación
INSTRUCCIONES DE INST
ALACIÓN

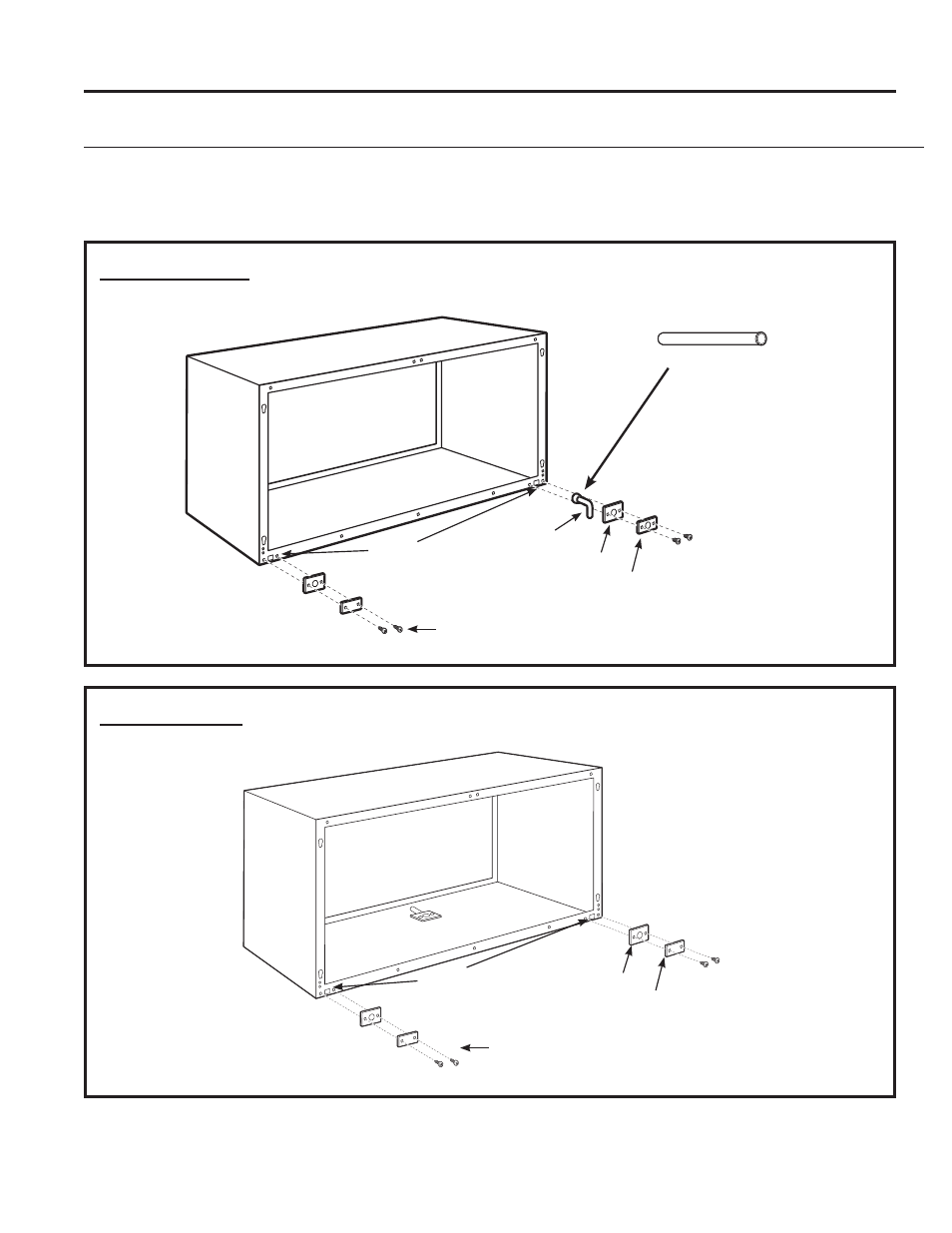

OPCIONAL – INSTALACIÓN DEL KIT DE DRENAJE
Los modelos de la Serie Dry Air 25 fueron diseñados para mejorar la deshumidificación en un 25%. Debido
a que mayor cantidad de humedad será eliminada del aire, existe mayor posibilidad de que el agua gotee
desde la caja de la pared con relación a una unidad estándar. Para evitar que esta agua gotee sobre las
paredes externas del edificio, recomendamos el uso de un Kit de Drenaje RAD10.
Drenaje Externo
Consulte las Instrucciones de
,QVWDODFLyQHQHONLW5$'
Drenaje Interno
Consulte las Instrucciones de
,QVWDODFLyQHQHONLW5$'
7\SH³$´VFUHZIRUPHWDOFDVHRU
7\SH³%´VFUHZIRUPROGHGFDVH
Square
drain holes
Agujeros
cuadrados
de drenaje
1HRSUHQHVSRQJHJDVNHW
Steel mounting plate
´2'GUDLQWXEH
Junta de neopreno
Placa de montaje
de acero
Tornillo tipo “A” para caja metálica o
WRUQLOOR7LSR³%´SDUDFDMDPROGHDGD
Sustituto:
Tubo recto de cobre
de 6” de longitud, con
diámetro externo de 6”
(El drenaje está ubicado debajo del
gabinete; la ubicación será determinada
en el campo).
