22
49-7774
Instructions d’installation
INSTRUCTIONS D’INST
ALLA
TION

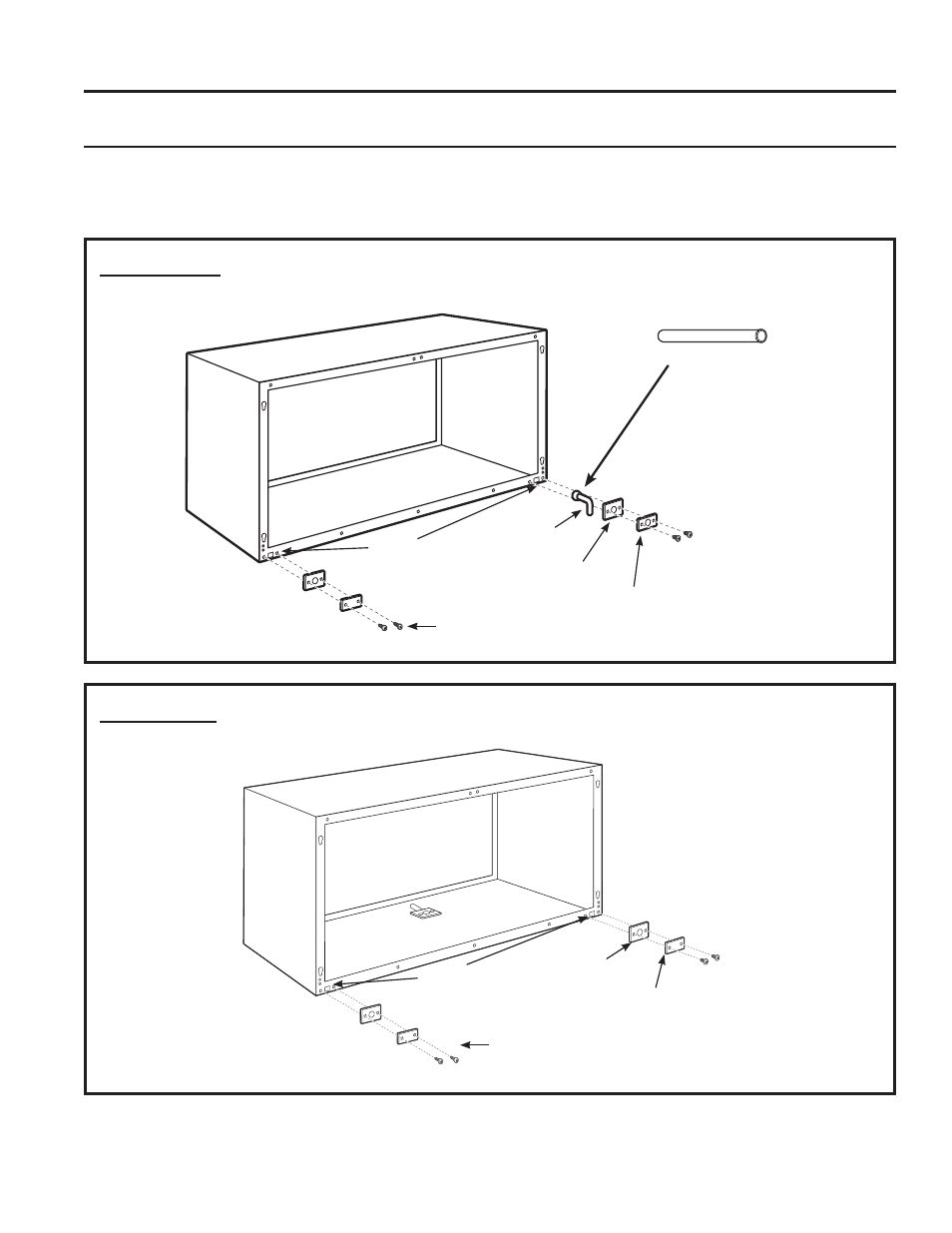

FACULTATIF – INSTALLATION D’UNE TROUSSE DE DRAINAGE
Les modèles de série Dry Air 25 sont conçus pour augmenter la déshumidification de 25 %. Étant donné que l’humidité
sera recueillie de l’air, l’eau est davangage susceptible de dégoutter du logement mural que dans le cas d’un appareil
standard. Pour prévenir l’égouttement sur les murs extérieurs du bâtiment, nous recommandons l’utilisation de la
trousse de drainage RAD10.
Drain extérieur
Voir les instructions d’installation
GDQVODWURXVVH5$'
Drain intérieur
Voir les instructions d’installation
GDQVODWURXVVH5$'
Vis de type A pour logement métallique ou
9LVGHW\SH%SRXUORJHPHQWPRXOp
Orifices de
drainage carrés
Orifices de
drainage carrés
Joint d’étanchéité en néoprène
Plaque de montage en acier
Tube de drainage
½ po D.E.
Joint d’étanchéité
en néoprène
Plaque de montage
en acier
Vis de type A pour logement métallique ou
9LVGHW\SH%SRXUORJHPHQWPRXOp
Solution de rechange :
Tube de cuivre droit, ½
SR'(SRORQJ
/HGUDLQHVWVLWXpVRXVOHORJHPHQW
la position exacte sera déterminée sur
SODFH
