Controles auxiliares del Zoneline
USO DEL
ZONELINE

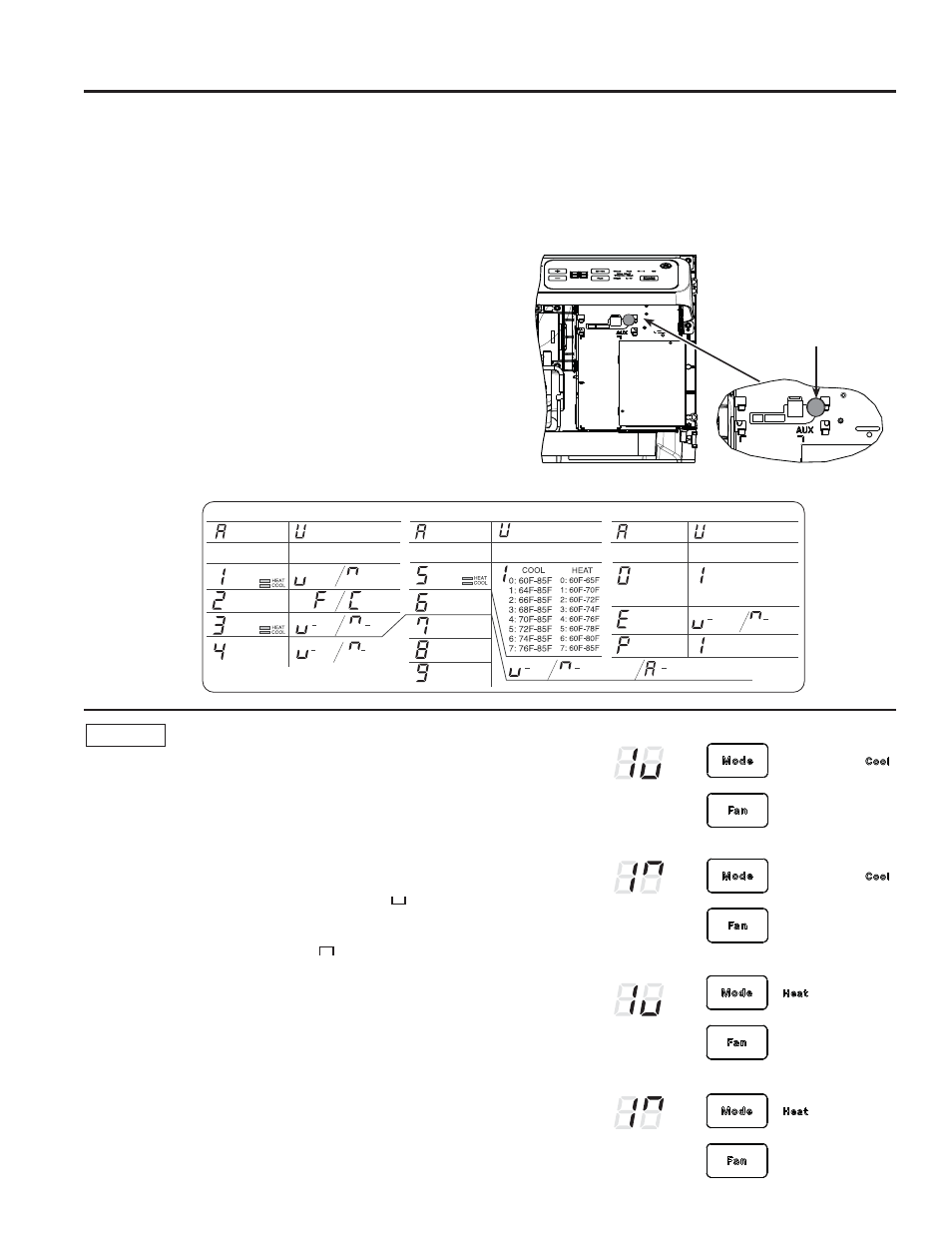

Controles Auxiliares – Botón de Configuración Auxiliar
Mientras la unidad se encuentre preconfigurada como la mayoría
de los clientes lo prefieren, podrán ser ajustados a través del
botón de Configuraciones Auxiliares (Aux Set), ubicado detrás de
la tapa del acondicionador de aire de pared y debajo del panel de
control.
Retire la tapa del acondicionador de aire de pared. Consulte la
sección Para Retirar la Tapa del Acondicionador de Aire de Pared
El propietario es responsable de asegurar que los controles
auxiliares estén configurados en la función deseada. Existen 9
modos diferentes que pueden ser configurados usando el botón
de configuración auxiliar.
Para cambiar el funcionamiento o configurar parámetros, primero
vaya al control de modo y apague launidad, luego presione el
botón AUX SET (Configuración Auxiliar) (en la pantalla aparecerá
“AU”).
Presione el botón de modo en la tecla de control hasta que el
primer dígito en la pantalla muestre el número correspondiente
DOPRGRTXHHVWiHOLJLHQGR\TXHHO/('GH+($7&22/
(Calefaccionar/ Refrescar) correcto esté encendido.
Presione el botón +/- para realizar la selección de la configuración
del modo cuando corresponda (se muestra en el segundo dígito
de la pantalla).
Presione el botón AUX SET (Configuración Auxiliar) para bloquear
la selección, y salir del modo AUX SET (Configuración Auxiliar).
%RWyQGH
Configuración
Red Aux
(Auxiliar Rojo)
Refrescar/ Calefaccionar con Ventilador Inteligente
3UHVLRQH02'(0RGRKDVWDTXHDSDUH]FDXQHQHO
primer dígito de la pantalla para el modo refrescar Smart
)DQ9HQWLODGRU,QWHOLJHQWH/DOX]&22//('/('GH
Refrescar) del control principal estará encendida. Para
FDPELDUHOPRGRGHFDOHIDFFLyQSUHVLRQH02'(0RGR
QXHYDPHQWH/DOX]+($7/('/('GH&DOHIDFFLRQDU
del control principal estará encendida.
Presione la tecla – para configurar el ventilador interno
para que realice ciclos de encendido y apagado en el
modo para calefaccionar y refrescar seleccionado “ “.
Presione la tecla + para configurar el ventilador interno
para que funcione de forma continua en el modo para
calefaccionar y refrescar seleccionado “ “.
Presione AUX SET (Configuración Auxiliar) para
confirmar su selección y salida del modo AUX SET
&RQILJXUDFLyQ$X[LOLDURSUHVLRQH02'(0RGRSDUD
continuar configurando otras funciones.
/DFRQILJXUDFLyQSRURPLVLyQSDUDHO0RGRHVOD
siguiente: Refrescar: Calefacción Continua (Encendido):
Ciclo (Apagado)
MODO 1
*Nota: En el modo para refrescar cíclico, el ventilador interno se
activará de forma ocasional para verificar la temperatura del aire en
la habitación. En el modo para calefaccionar cíclico, el ventilador
continuará funcionando durante varios segundos luego de que la
función de calefacción se haya detenido
(AZ65 Only)
(AZ65 Only)
Temperature
Limit
Class 2
Mode
Duct Mode *
All I2R Mode
Boost Heat
Press “Aux Set”
First Digit Second Digit
Press “Mode” Press + / -
Makeup Air
Mode *
Makeup Air
Occupancy *
Press “Aux Set”
First Digit Second Digit
Press “Mode” Press
0: OFF
1: 25CFM
2: 30CFM
3: 35CFM
Disable
293D2203P003
Enable
+ / -
Off On
Press “Aux Set”
First Digit
Press “Mode”
Second Digit
Press
- Cycle - Continue
+ / -
Smart Fan
Temperature
Display
Sentinel
Constant
Fan
Off On
4: 40CFM
5: 45CFM
6: 50CFM
Off On (Cool/Heat) On (Auto Change Over)
Engineering
Revision* Press +/- to match last
digit of model number
* Not available on all models.
