49-7774
INSTRUCCIONES DE INST
ALACIÓN
INSTALACIÓN DEL ZONELINE (CONT.)

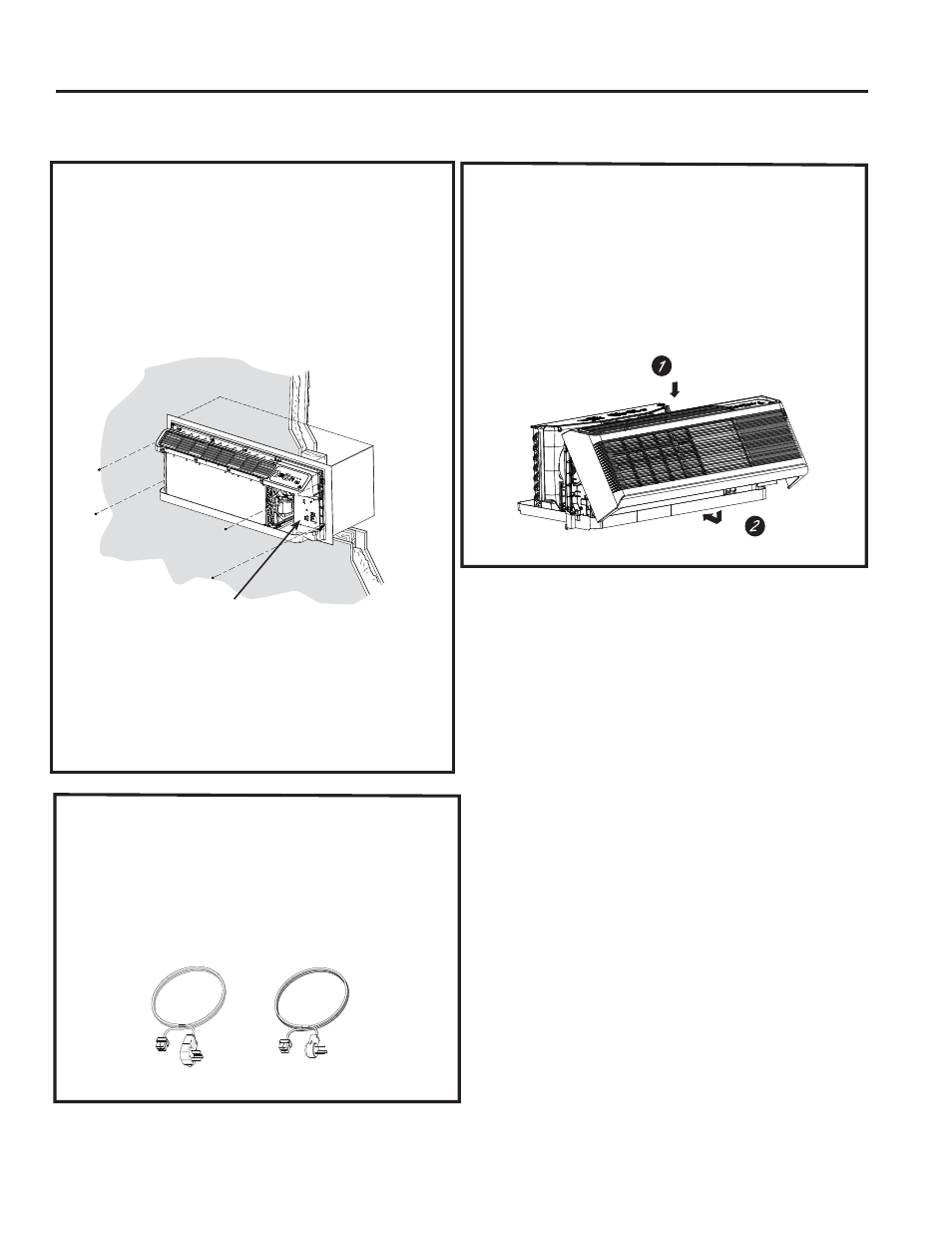

3. INSTALE LA UNIDAD EN LA
CAJA DE PARED
'HVOLFHODXQLGDGHQODFDMDGHSDUHG\DVHJXUHODPLVPD
con cuatro tornillos a través de los agujeros de la lengüeta
de la unidad.
/RVFXDWURWRUQLOORVHVWDUiQXELFDGRVHQXQDEROVDVHOODGD
que está apoyada debajo del panel de control, sobre el
bolsillo de la bandeja de la base.
5. REEMPLACE EL FRENTE
DEL
ACONDICIONADOR
DE AIRE DE PARED
Reinstale la tapa del acondicionador de aire de pared,
alineando y colocando el riel superior de la tapa del
DFRQGLFLRQDGRUGHDLUHGHSDUHGVREUHHOFKDVLV\
luego empujando el mismo en la parte inferior (2).
NOTA: Existen varios agujeros adicionales en las
lengüetas laterales de la unidad para la instalación en
otras cajas de pared que no sean de GE Appliances. A fin
de evitar daños en la aislación de la pestaña, el instalador
deberá usar un punzón u otra herramienta puntiaguda para
perforar la aislación en los agujeros apropiados antes de
instalar los tornillos de adhesión.
/RVFXDWURWRUQLOORVGHODFDMDGHSDUHGHVWDUiQ
encintados al bolsillo, frente a la caja de control.
4. CONECTE EL CABLE
DE CORRIENTE O EL KIT
DE CONEXIÓN DIRECTA
Revise las instrucciones de instalación provistas con
HOFDEOHGHFRUULHQWHRFRQORVNLWVGHFRQH[LyQGLUHFWD
para acceder a instrucciones detalladas sobre el
ensamble.
Kit de suministro de corriente (el aspecto puede variar)
Instrucciones de Instalación
