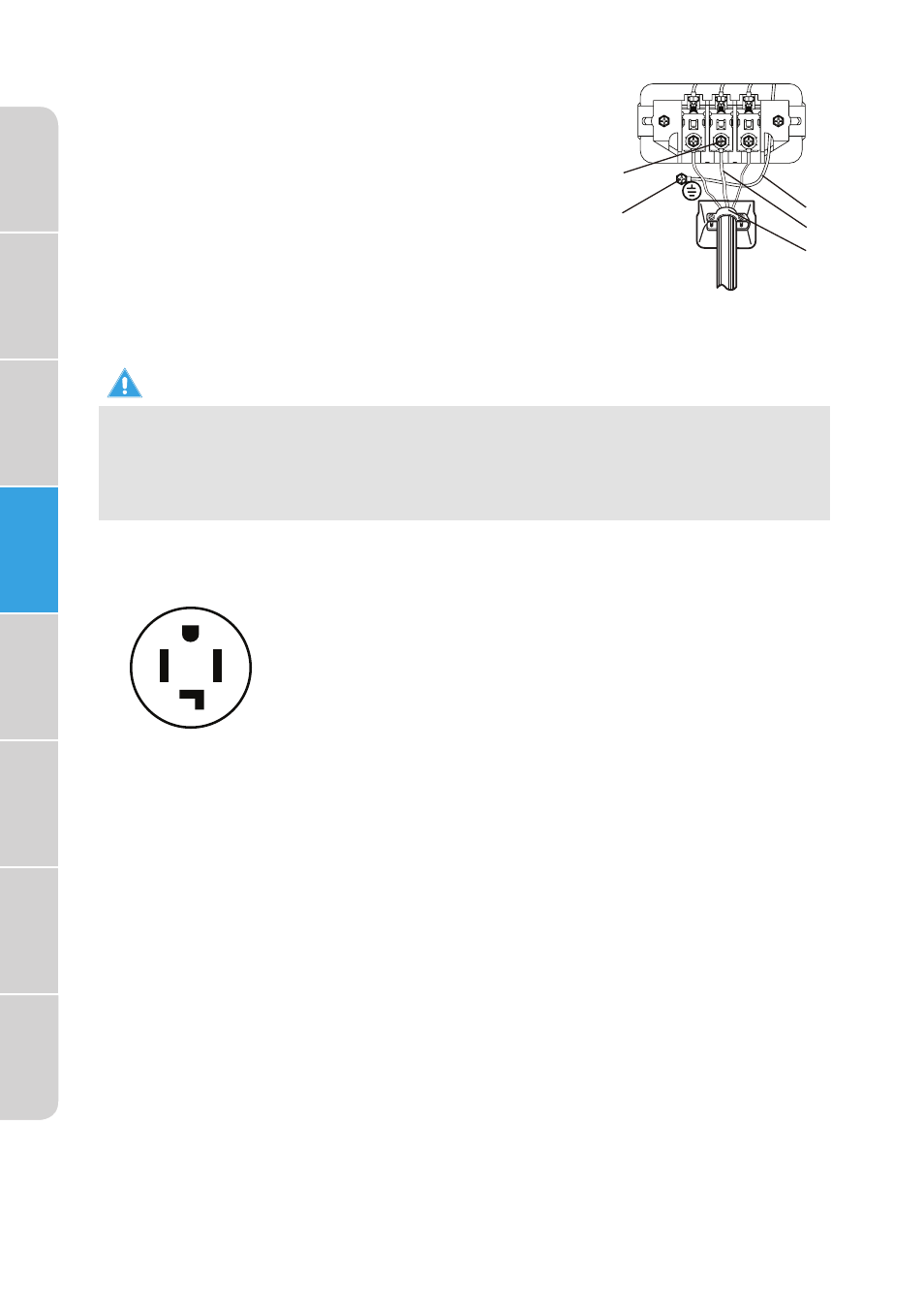

Instructions pour le système de
connexions à 3 fils :
a
Vis du bornier central
b
Connecteur de mise à la terre
externe
c
Câble de mise à la terre neutre
(blanc)
d
Fil neutre (blanc ou fil central)
e
Décharge de traction de
3/4
po
(1,9 cm) homologuée UL
a
b
c
d
e
AVERTISSEMENT
Si vous convertissez un système électrique à 4 fils à un système à 3 fils,
la bande de prise de terre doit être reconnectée au support du bornier
afin de mettre à la terre le cadre de la sécheuse sur le conducteur
neutre. Les bornes circulaires sont recommandées. Si vous utilisez des
bornes à courroie, assurez-vous de bien les serrer.
PRISE A QUATRE FICHES
Prise à
4 fiches
(14-30 R)
Choisissez ensuite un cordon d’alimentation à 4
fils avec des bornes annulaires ou à cosses d´une
décharge de traction homologuée UL. Le cordon
d’alimentation à 4 fils, d’au moins 4 pi (1,22 m)
de long, doit avoir 4 fils de cuivre de calibre 10 et
correspondre à une prise à 4 fils de type NEMA 14-
30 R. Le fil de terre (conducteur de mise à la terre)
peut être vert ou nu. Le conducteur neutre doit
être identifié par une couleur blanche.
Connexions du système à 4 fils
1. Retirer la vis du bornier central.
2. Raccordez le fil de terre (vert ou nu) du cordon d’alimentation à la
vis de terre externe.
3. Connectez le fil neutre (blanc ou fil central) du cordon
d’alimentation et le fil de terre de l’appareil (blanc) sous la vis
centrale du bornier. Assurez-vous d´atteindre la vis à travers
l’anneau de la borne du cordon d’alimentation et de la serrer.
4. Connecter les autres fils aux vis du bornier externe. Assurez-vous
d´atteindre la vis à travers la bague de serrage et de la serrer.
5. Serrer les vis de décharge de traction.
6. Insérez la languette du couvercle du bornier dans la fente du
panneau arrière de votre sécheur. Fixez le couvercle à l’aide d’une
vis.
