AVERTISSEMENT
•
Toutes les installations de gaz de la sécheuse doivent être équipées
d’un robinet d’arrêt manuel.
•
Les tubes de cuivre non revêtus se corrodent lorsqu´ils sont
exposés au gaz naturel, provoquant ainsi des fuites de gaz. Utilisez
UNIQUEMENT des tuyaux en fer noir, en acier inoxydable ou en laiton
recouvert de plastique pour l’alimentation en gaz.
•
Vérifier l’étanchéité de tous les raccords de gaz à l’aide d’une
solution savonneuse.
•
Si des bulles apparaissent, resserrer les connexions et revérifier. NE
PAS utiliser une flamme nue pour vérifier les fuites de gaz.
RACCORDEMENT DU CÂBLAGE ÉLECTRIQUE
Consultez la section “
Exigences électriques
” à la page 17.
Consultez les instructions de mise à la terre dans la section “
Mise à la
terre
” à la page 19, avant l´utilisation ou les tests.

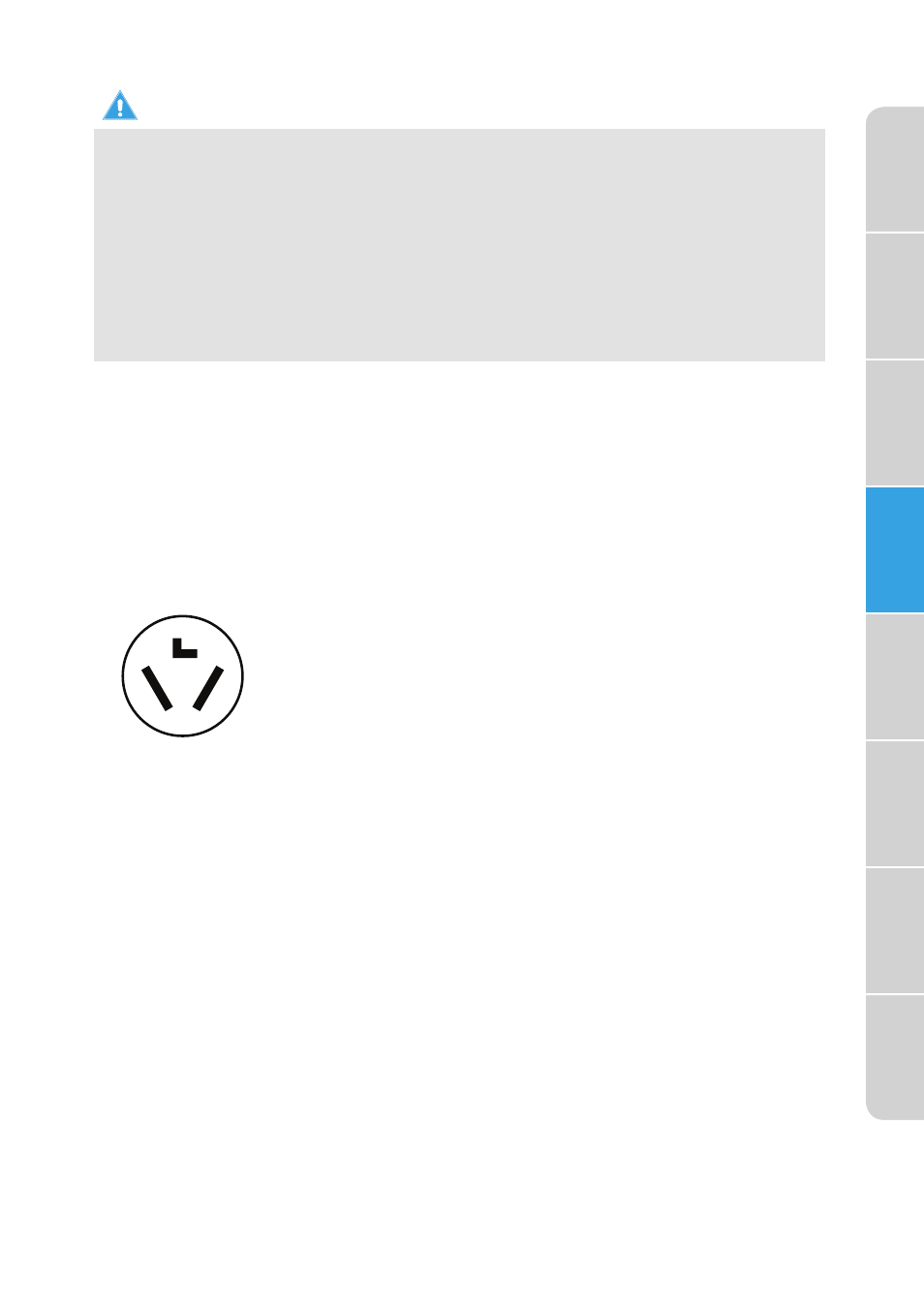

PRISE À TROIS FICHES
Prise a
trois fils
(10-30 R)
Choisissez ensuite un cordon d’alimentation à 3 fils
avec des bornes annulaires ou à cosses d´une
décharge de traction homologuée UL. Le cordon
d’alimentation à 3 fils, d’au moins 4 pi (1,22 m)
de long, doit avoir 3 fils de cuivre de calibre 10 et
correspondre à une prise à 3 fils de type NEMA
10-30R.
Connexions de systèmes à 3 fils
1.
Retirer la vis du bornier central.
2.
Connecter le fil neutre (blanc ou central) du cordon d’alimentation
à la vis centrale du bornier central. Assurez-vous d´atteindre la vis
à travers l’anneau de la borne du cordon d’alimentation et de la
serrer.
3.
Connecter les autres fils aux vis du bornier externe. Assurez-
vous d´atteindre la vis à travers l’anneau de la borne du cordon
d’alimentation et de la serrer.
4.
Serrer les vis de décharge de traction.
5.
Insérez la languette du couvercle du bornier dans la fente du
panneau arrière de votre sécheuse. Fixez le couvercle à l’aide d’une.
